yoann-legros écrit:
si tu pouvais mesuré la longueur de ton radiateur ce serai le top
comme ça on sera tous fixé vu que tu a le bon montage.

Mon radiateur est de marque radiators , siglé vw des 2 cotés , il n'y a pas de réference et il fait 600mm ( partie radiateur ) et 675mm en tout .

Par acquis de conscience j'ai été voir sur EKTA , si la liste puisse en aider d'autres aussi :

Radiateur :

Corrado :
430mm ref : 535 121 251 B
675mm ref : 535 121 251 C

Golf G60 :
430mm ref : 535 121 251 B , pour petit échangeur , 274mm )
580mm ref : +191 121 253 AL ( non climatisé ) , pour grand échangeur 550mm .
675mm ref : 535 121 251 C ( pour clim' ) , pour grand échangeur 550mm ( suisse ) et petit échangeur 274mm .

Rallye :
430mm ref : 535 121 251 B ( non climatisé ) , pour grand échangeur 550mm .
675mm ref : 535 121 251 C ( pour clim' ) , pour grand échangeur 550mm .



Echangeur :

Golf g60 :
Petit :
Longueur 274 mm , ref : c 191 145 805 D
Grand :
Longueur 550 mm , ref : 191 145 805 H


Rallye :
Longueur 550 mm , ref : 191 145 805 H

Patte de support qui est sur la traverse , ref : 191 820 405

merci pour toutes ces informations

si je comprend bien, il est possible de monté le gros échangeur sur les trois tailles de radiateur.
la différence entre l'échangeur de g60 suisse est le rallye est seulement le diamètre d'entrée des durites ?

pour les tôles support de ventilo, il n’existe que deux tailles ou trois ?

www.oscaro.com/radia...vw2123-1368474-470-p

Voilà le radiateur qu'il te faut normalement pour un échangeur suisse après tu as besoin des durites d'eau spéciales.

Jai le kit complet à la maison je vais le faire bientôt je mettrais un post dessus

Détaille un max Ed'!

je te ferai ça dans les règles

pierre5210 écrit:

Il y a deux erreurs dans ma liste , je les corriges .

Pour les radiateurs de rallye c'est l'inverse , 430mm pour clim' et 675mm pour non clim' ... tu as l'exemple sur la rallye de Scarface_one , page 1 ( petit radiateur car clim' mais grand échangeur ) .
Le 430mm est pour modèle avec clim' ( sur golf ) avec le petit échangeur .
Ca me ferait peur le 430mm pour des raisons de chauffe .

L'autre erreur est que l'échangeur a un téton sur la traverse mais que l'autre soit prit sur la patte fixée sur la traverse .

Oui la différence entre les deux grands échangeur ( golf et rallye ) se situe a leur diamètre d'entrée de durites .

Pour les toles , oui 2 a ma connaissance .

Golfed a raison , dans le cas d'un montage pur OEM il faut le 580mm ( car pour modèle sans clim' et grand échangeur ) ... mais la plupart mettent le 675mm pour deux raisons : le cout qui est différent et le rapport calorifique qui est meilleur .

Je vais mesurer ce soir, et te faire des photo si tu veux

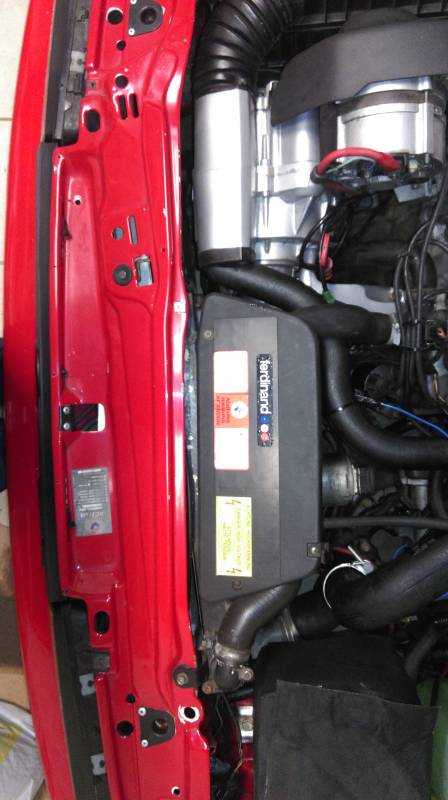

Voila ce que je peux te montrer sans démonter.
Si besoin, je peux démonter des bricoles.

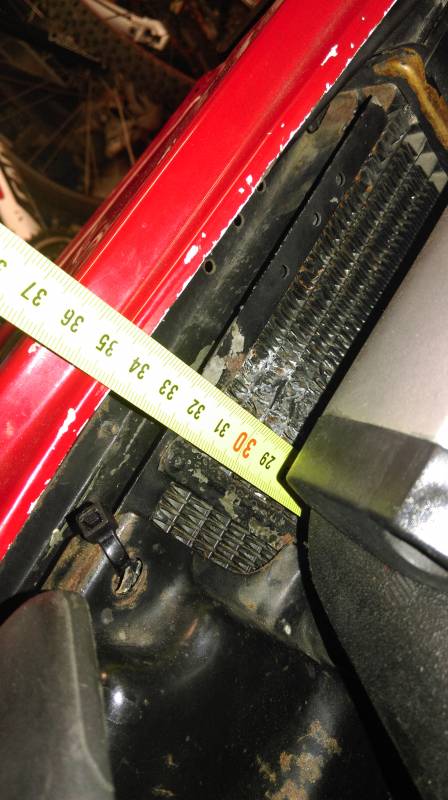

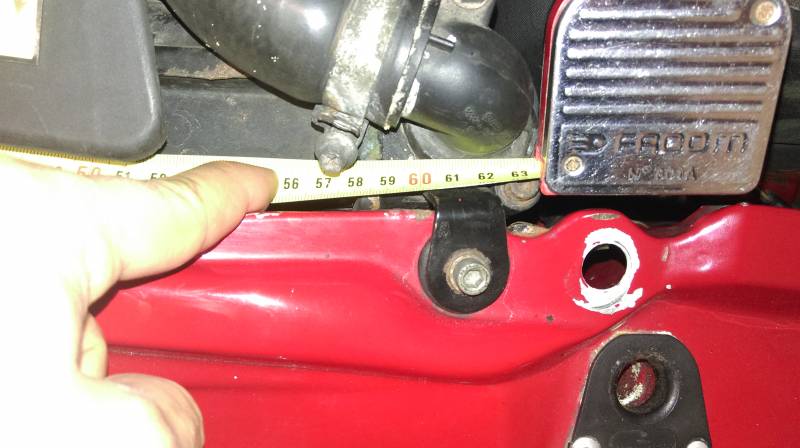

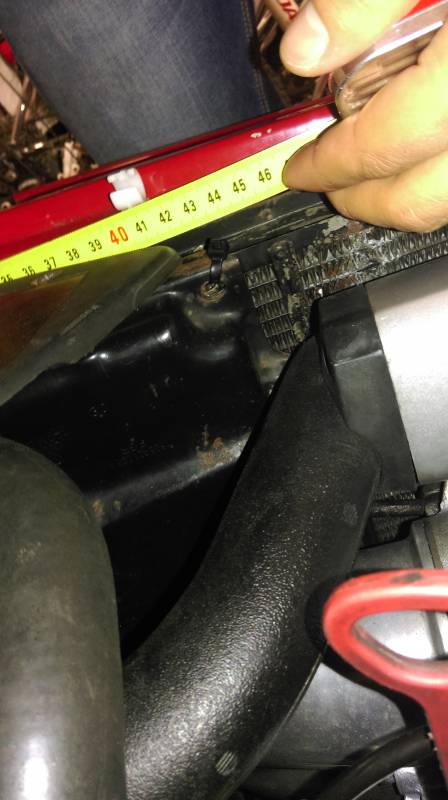

Le radiateur fait donc 580mm x 322mm et mon ventilateur sur une tole de 380mm.

Voici des images :

merci, t'es un chef

De rien mec, si jamais tu as besoin,je peux en faire d'autres en démontant 2 ou 3 babioles
