SUJET : Golf Rallye LC5Z de Belgique
Golf Rallye LC5Z de Belgique 18 Jui 2022 20:01 #82188
|

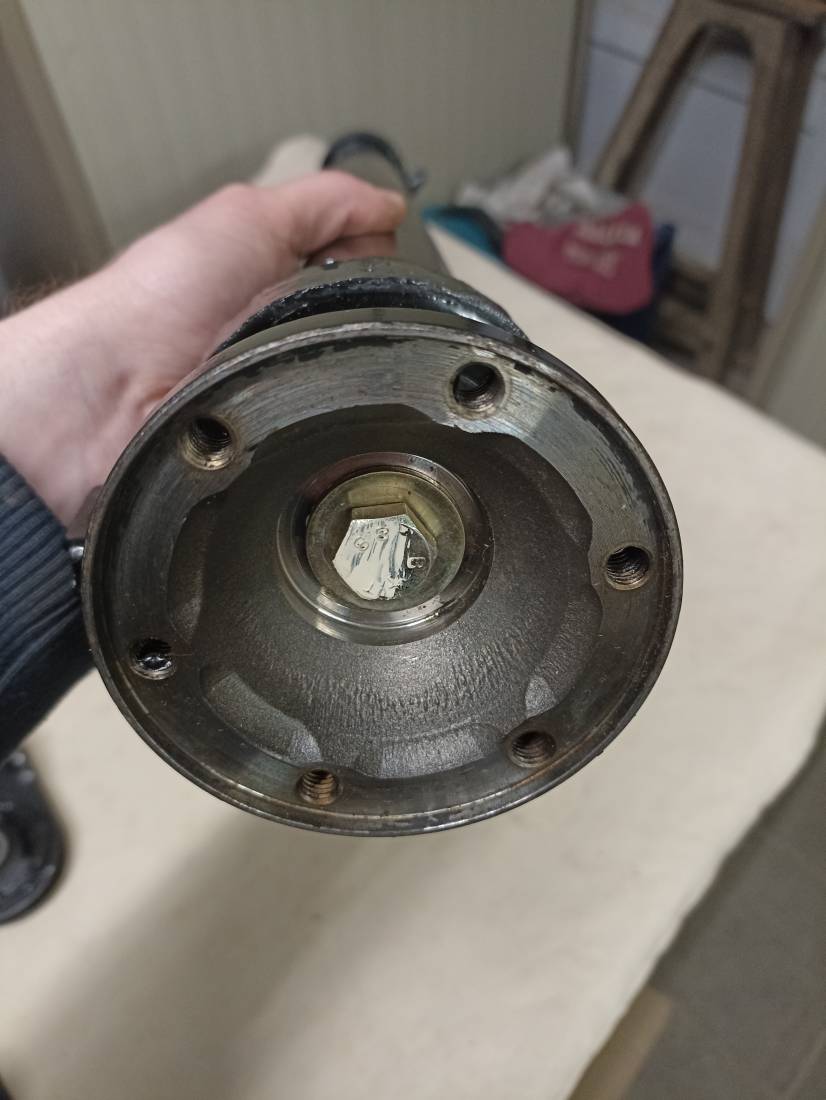

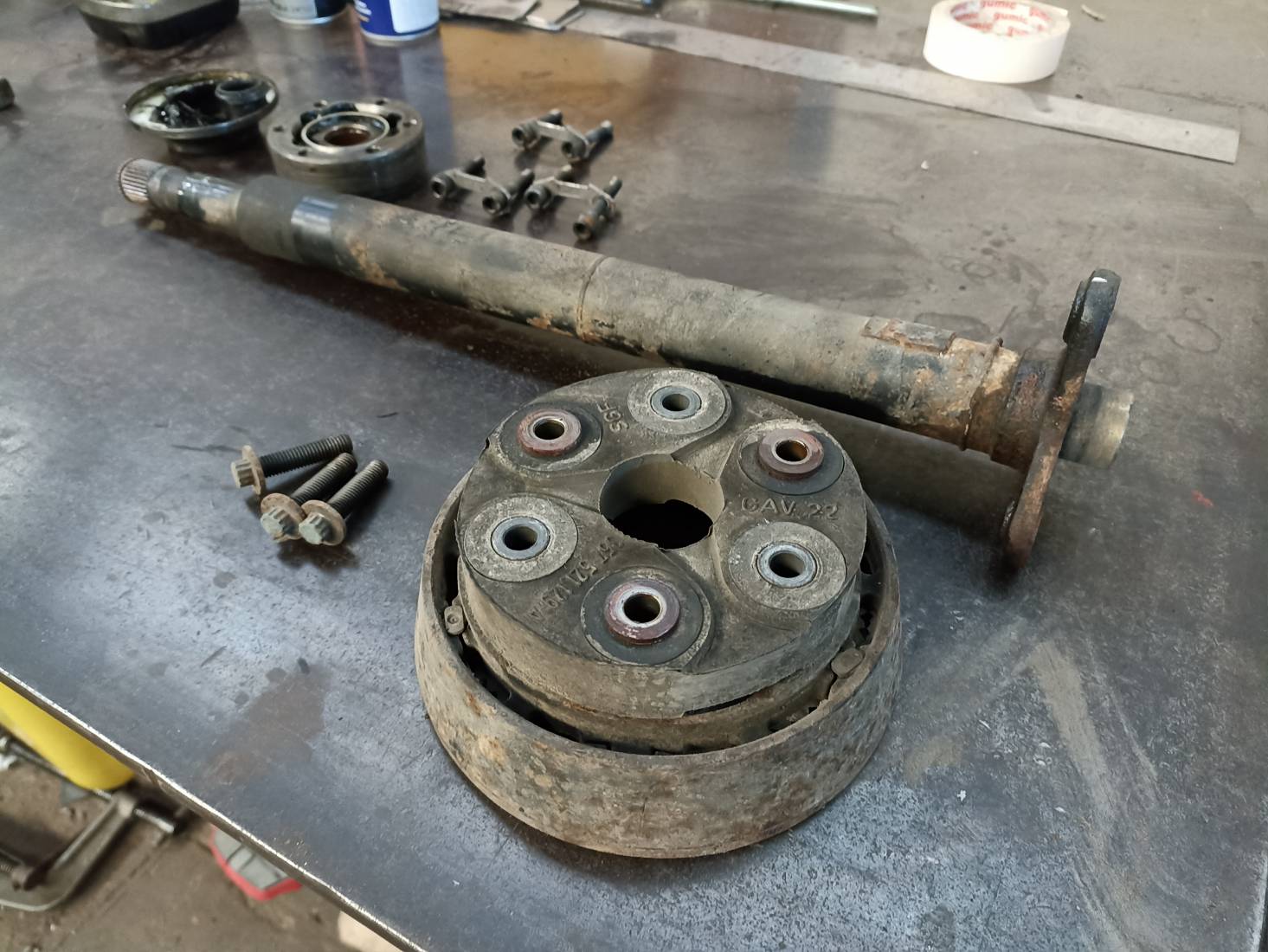

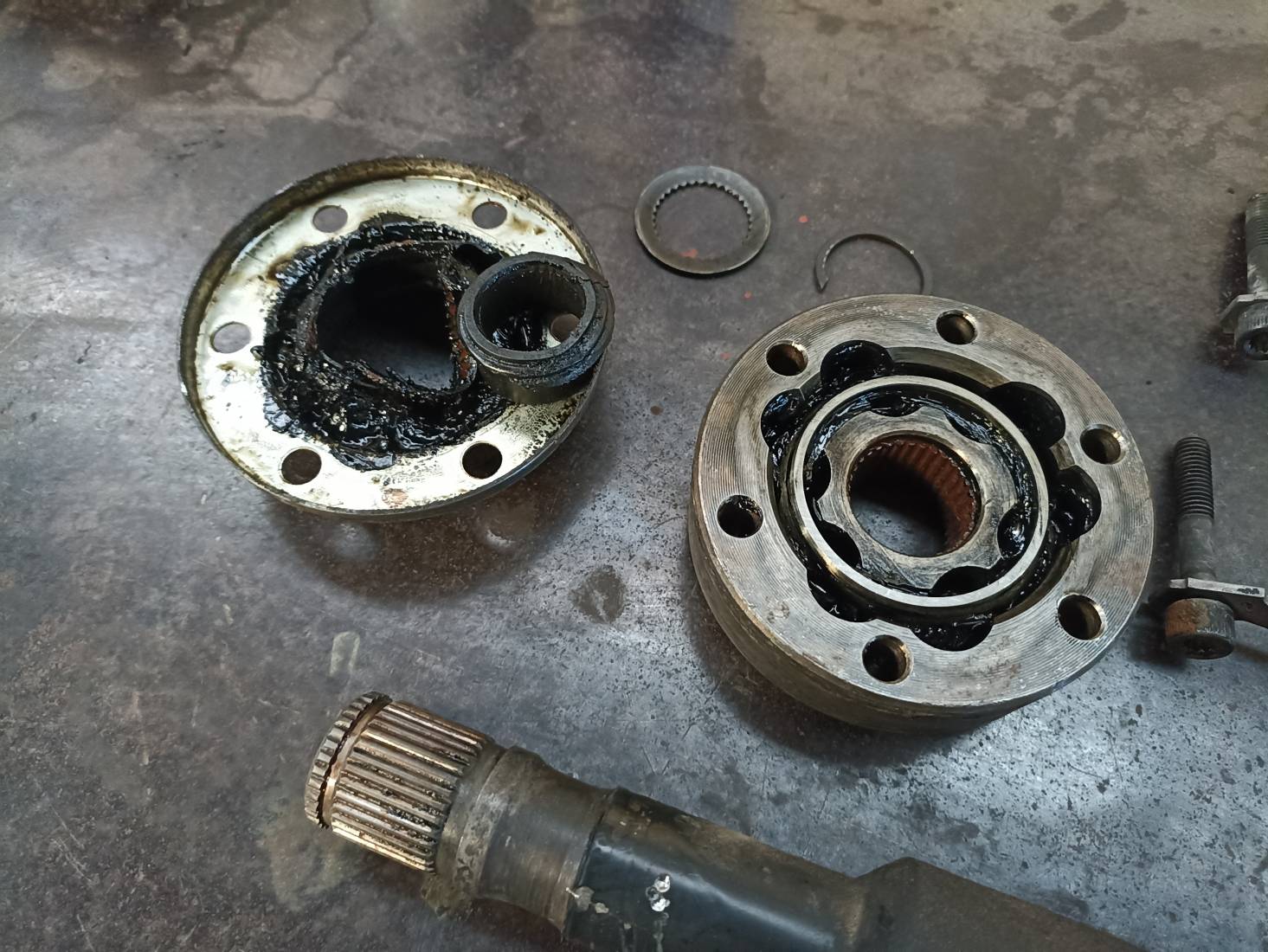

Le côté opposé maintenant, celui côté syncro

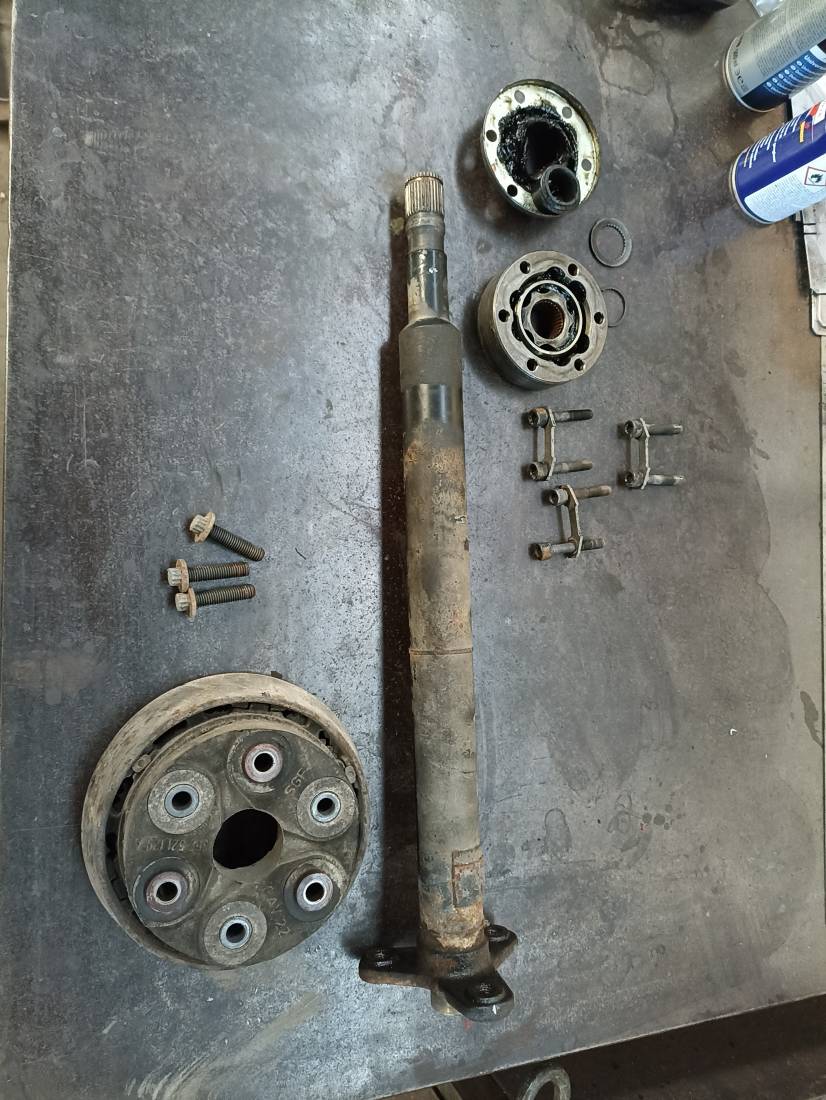

  La douille de guidage en bout d'arbre est en très bon état cette fois   Mise en pièces de l'ensemble    |
|
G60 fire and ice
G60 rallye G60 syncro EO 16V EO 8V GTI 16v 20vT |
Golf Rallye LC5Z de Belgique 18 Jui 2022 20:50 #82189
|

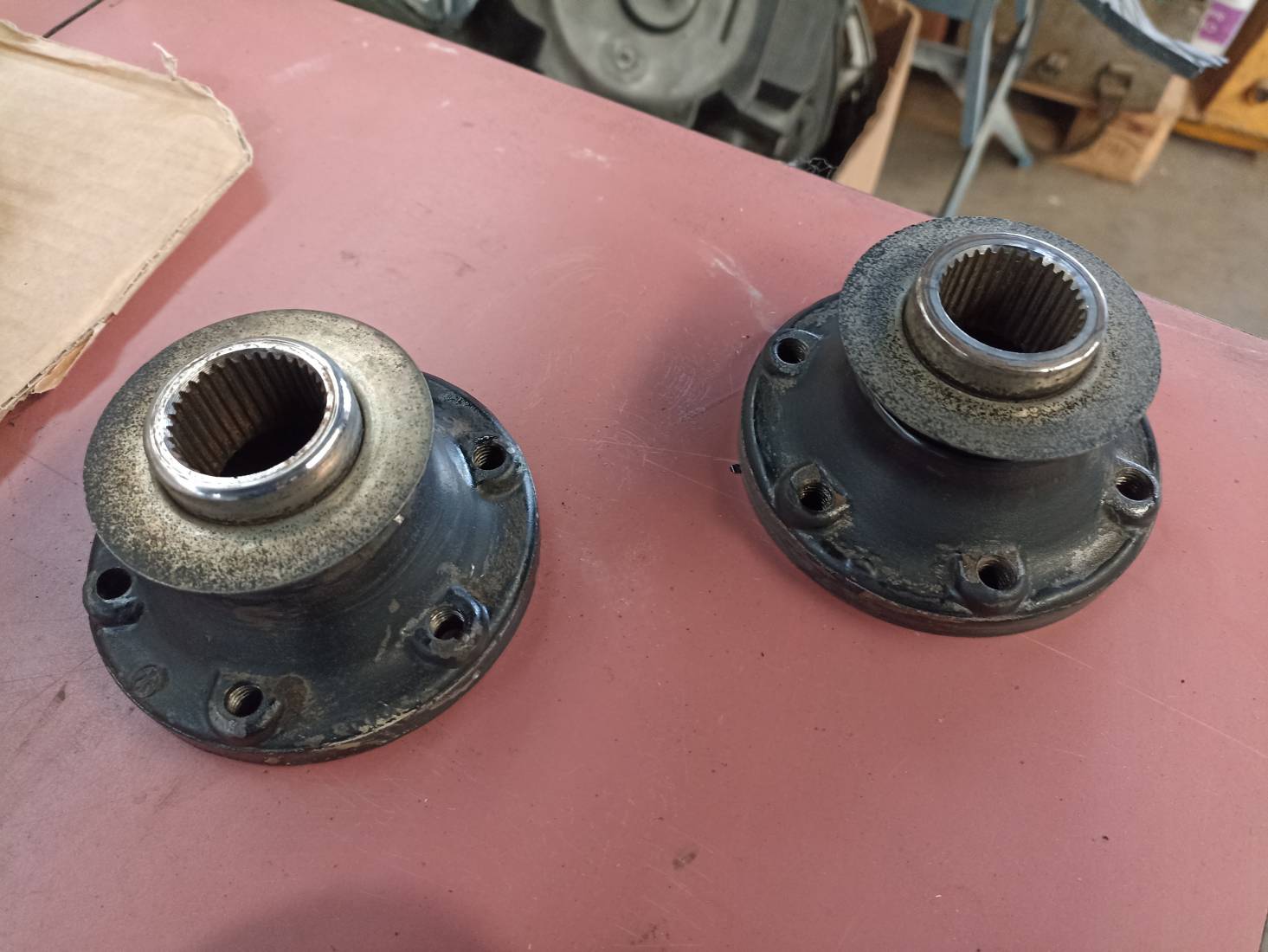

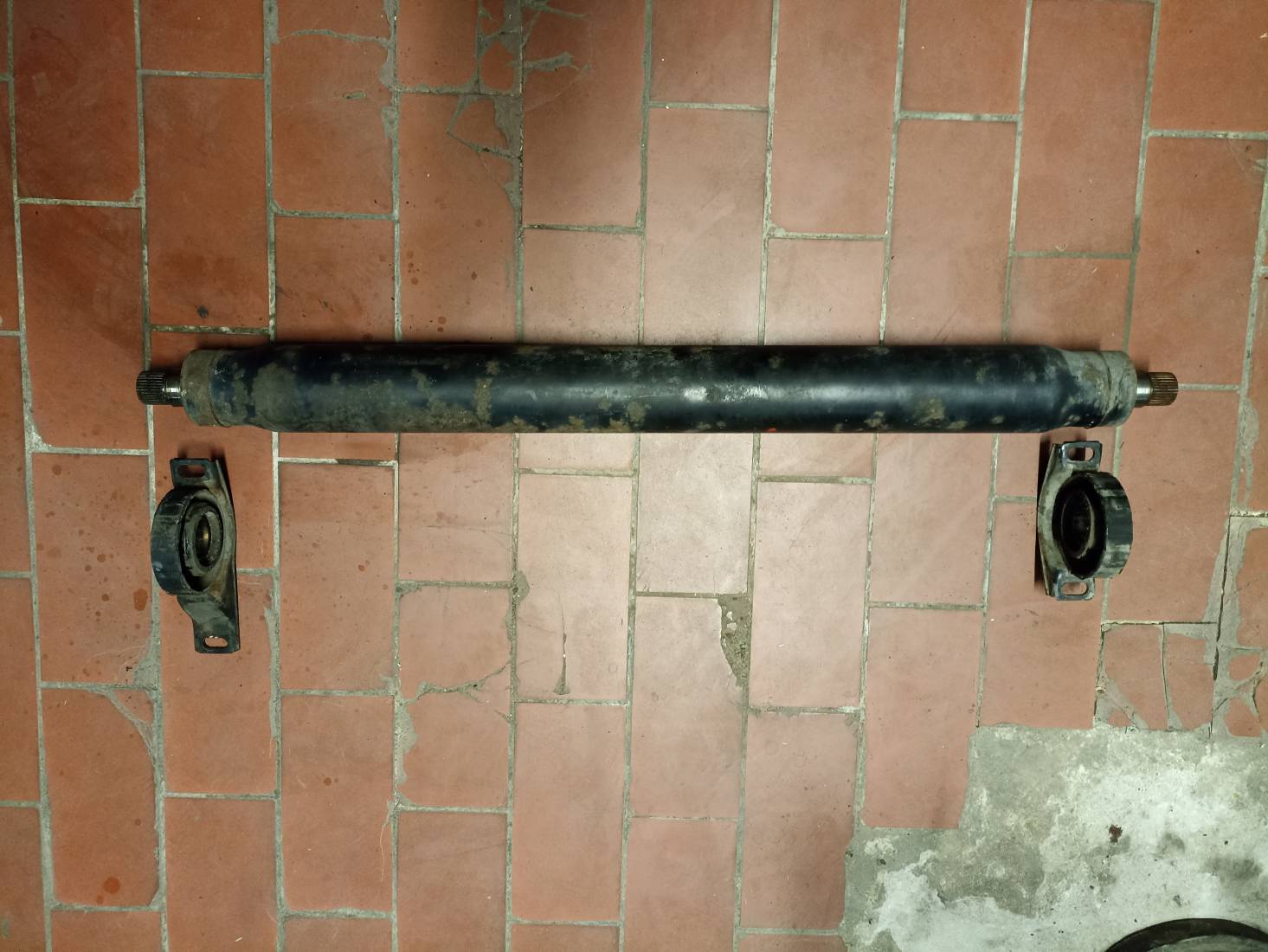

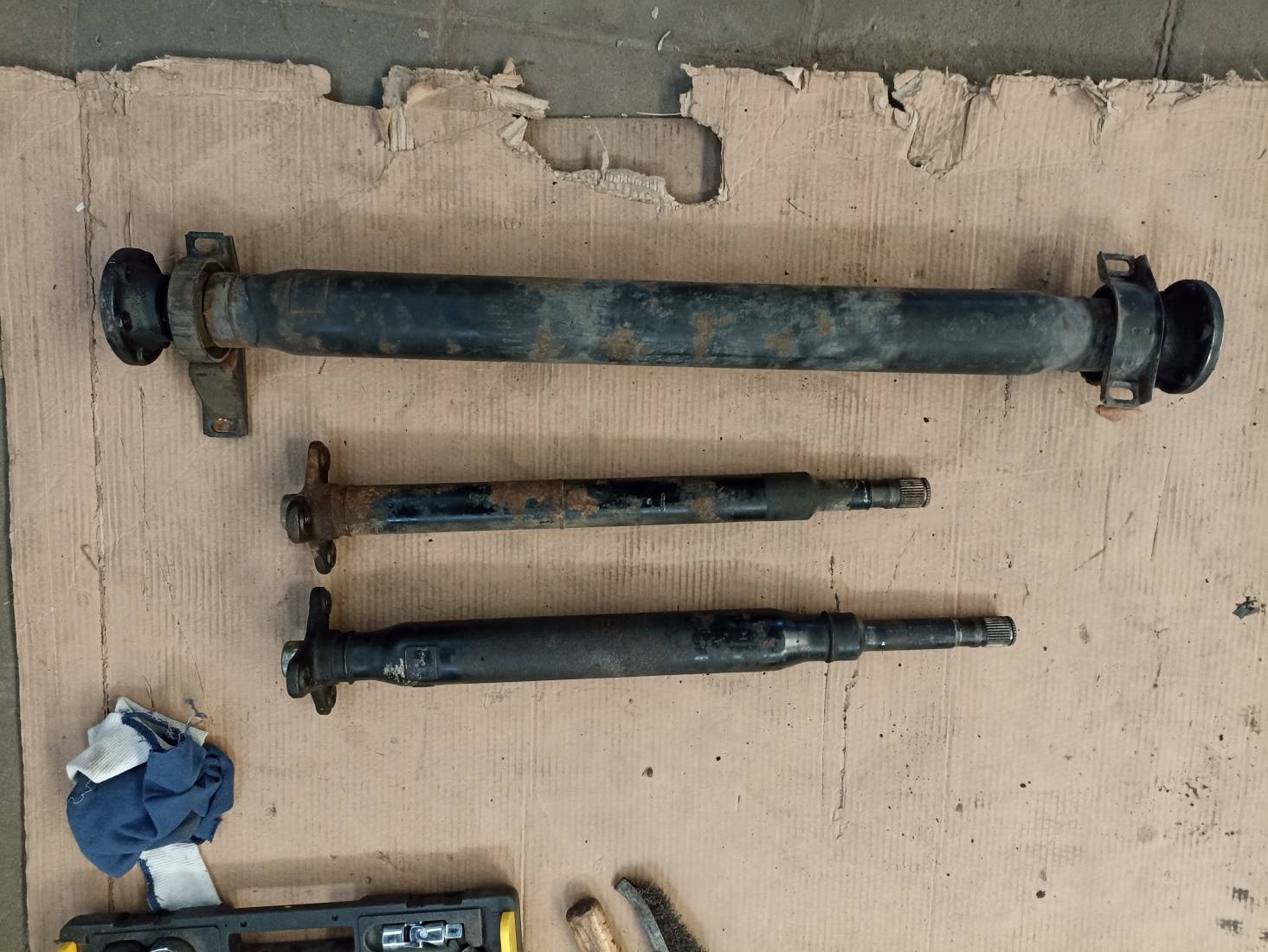

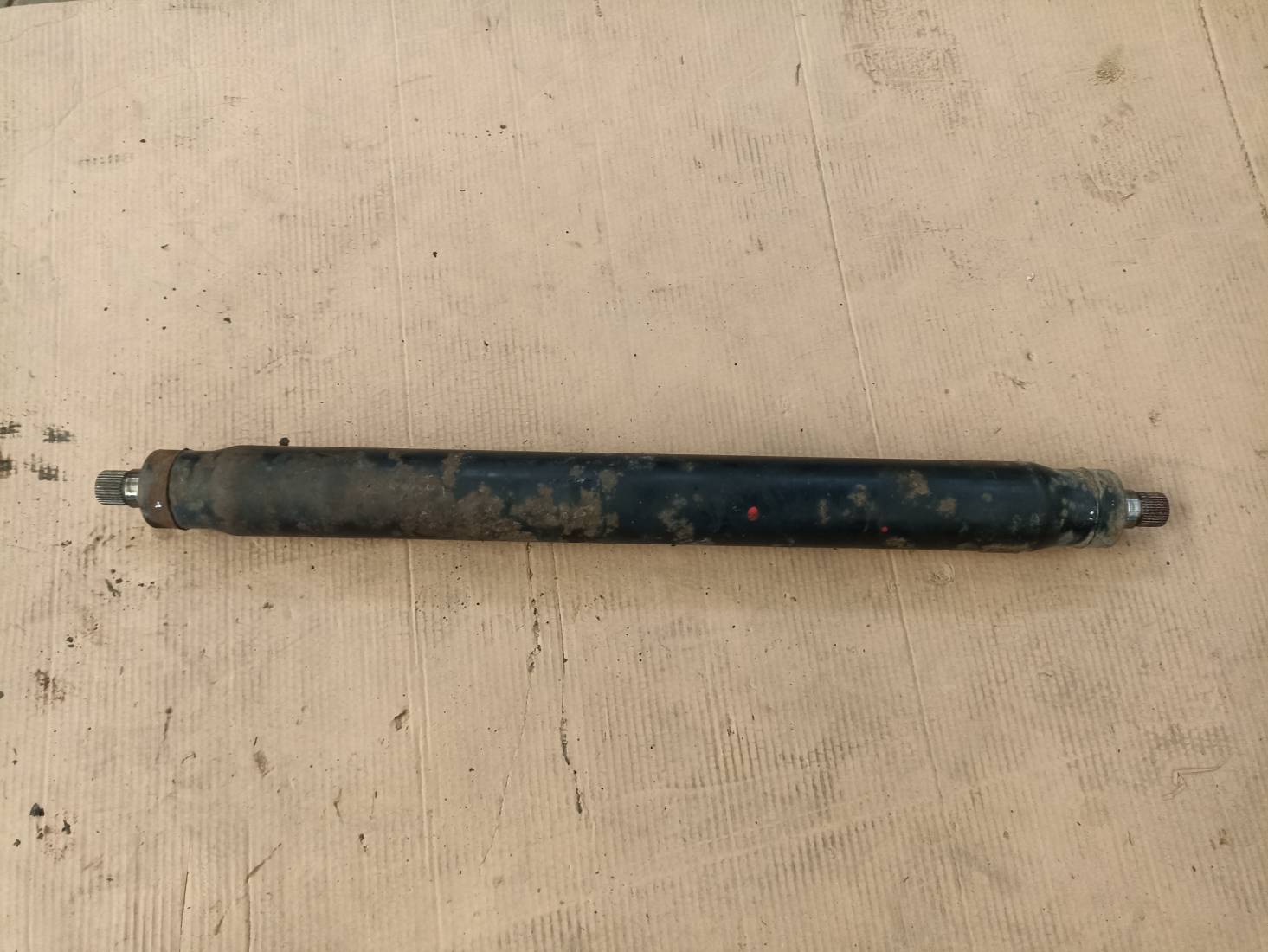

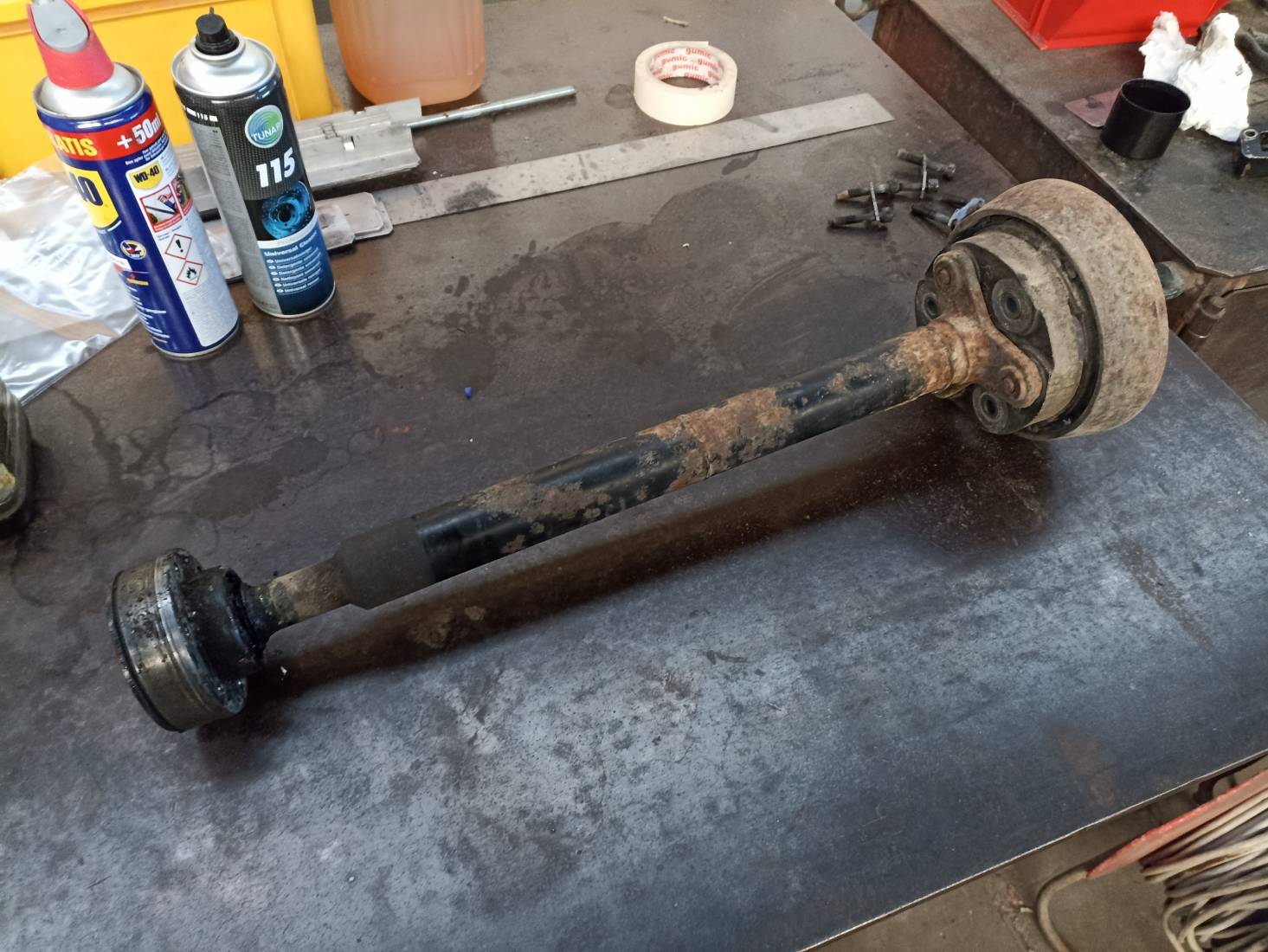

La dernière pièce du puzzle, la partie centrale
        |
|
G60 fire and ice
G60 rallye G60 syncro EO 16V EO 8V GTI 16v 20vT |
Golf Rallye LC5Z de Belgique 19 Jui 2022 16:12 #82193
|

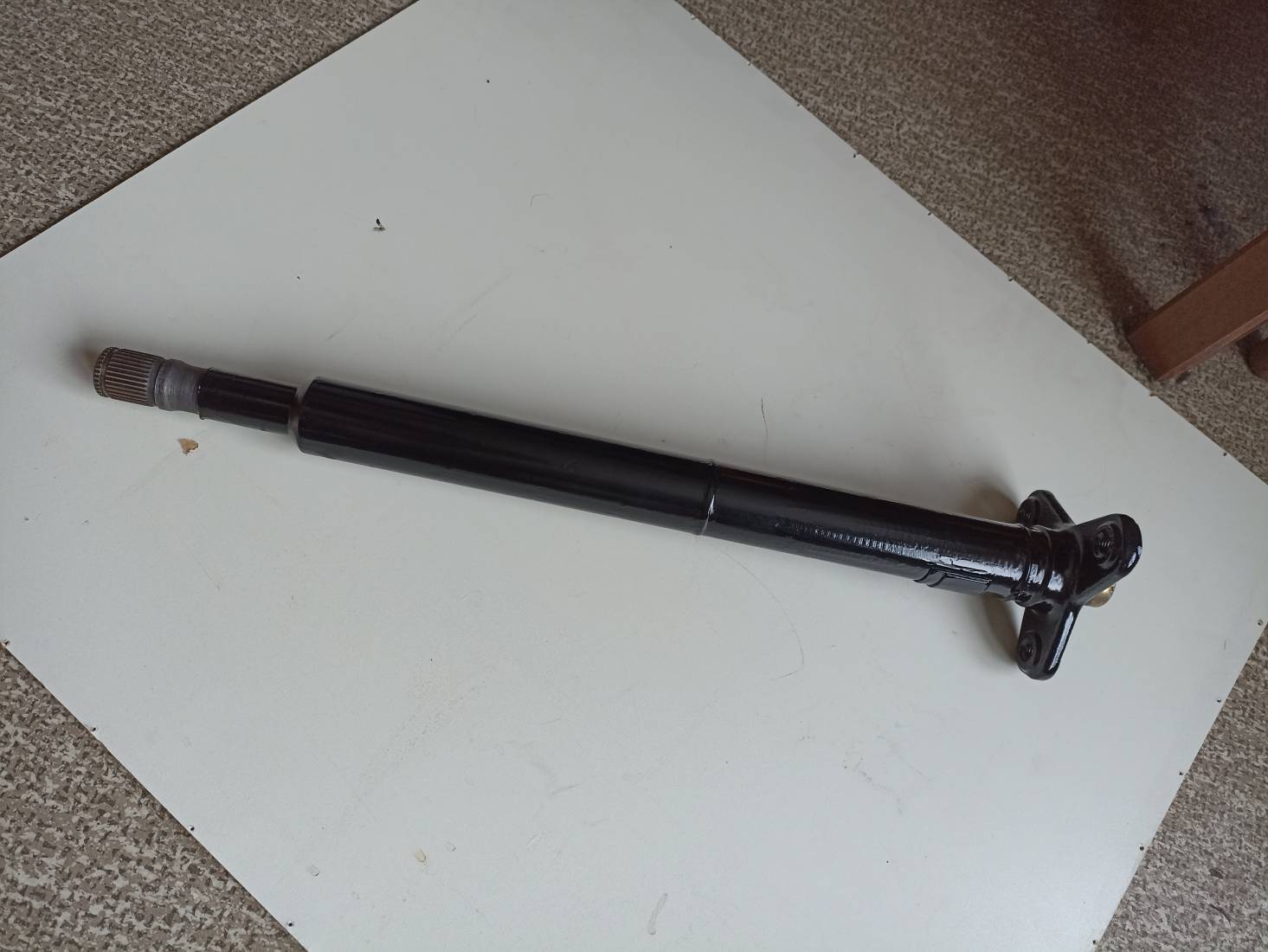

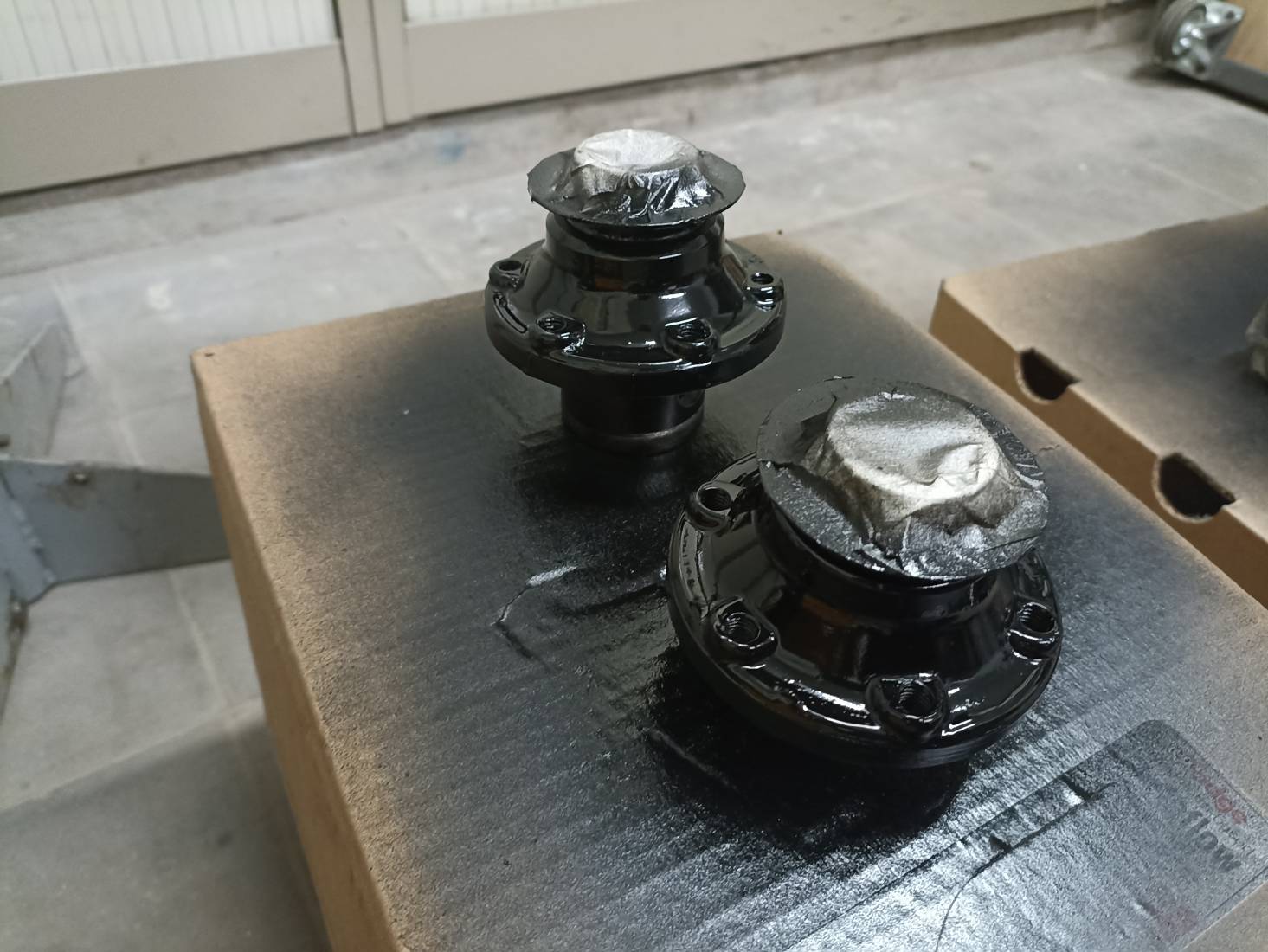

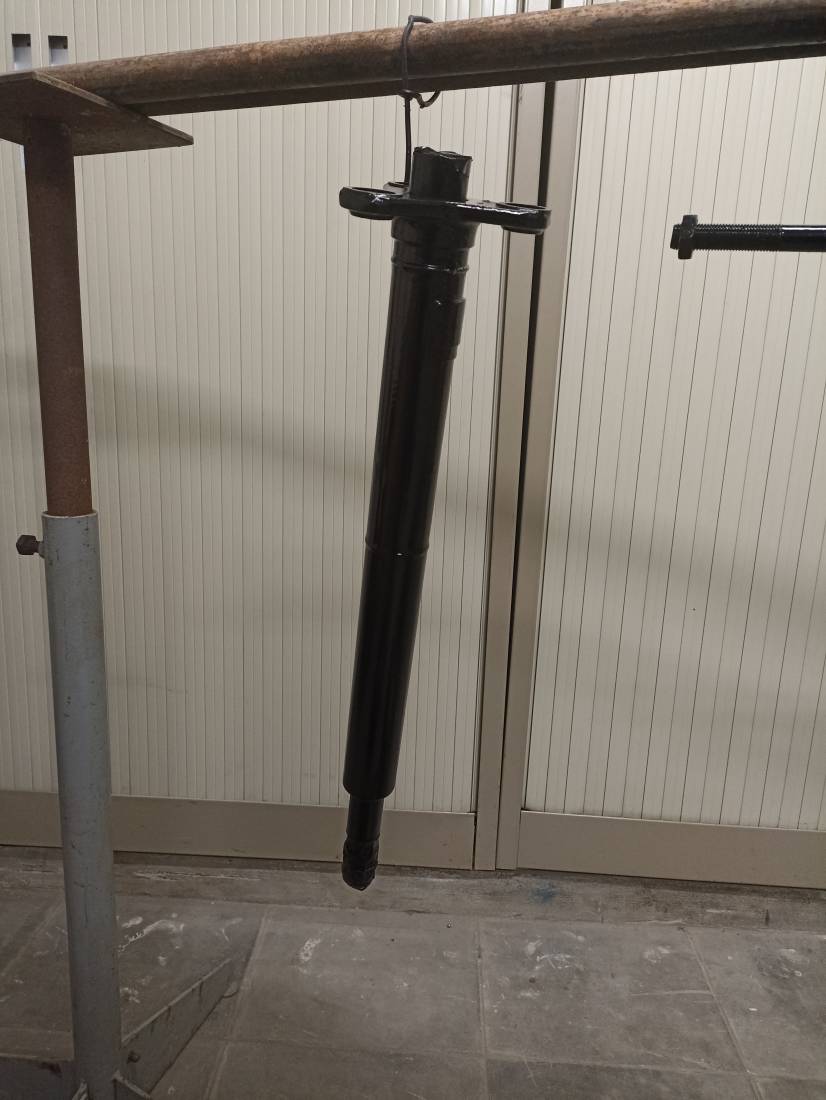

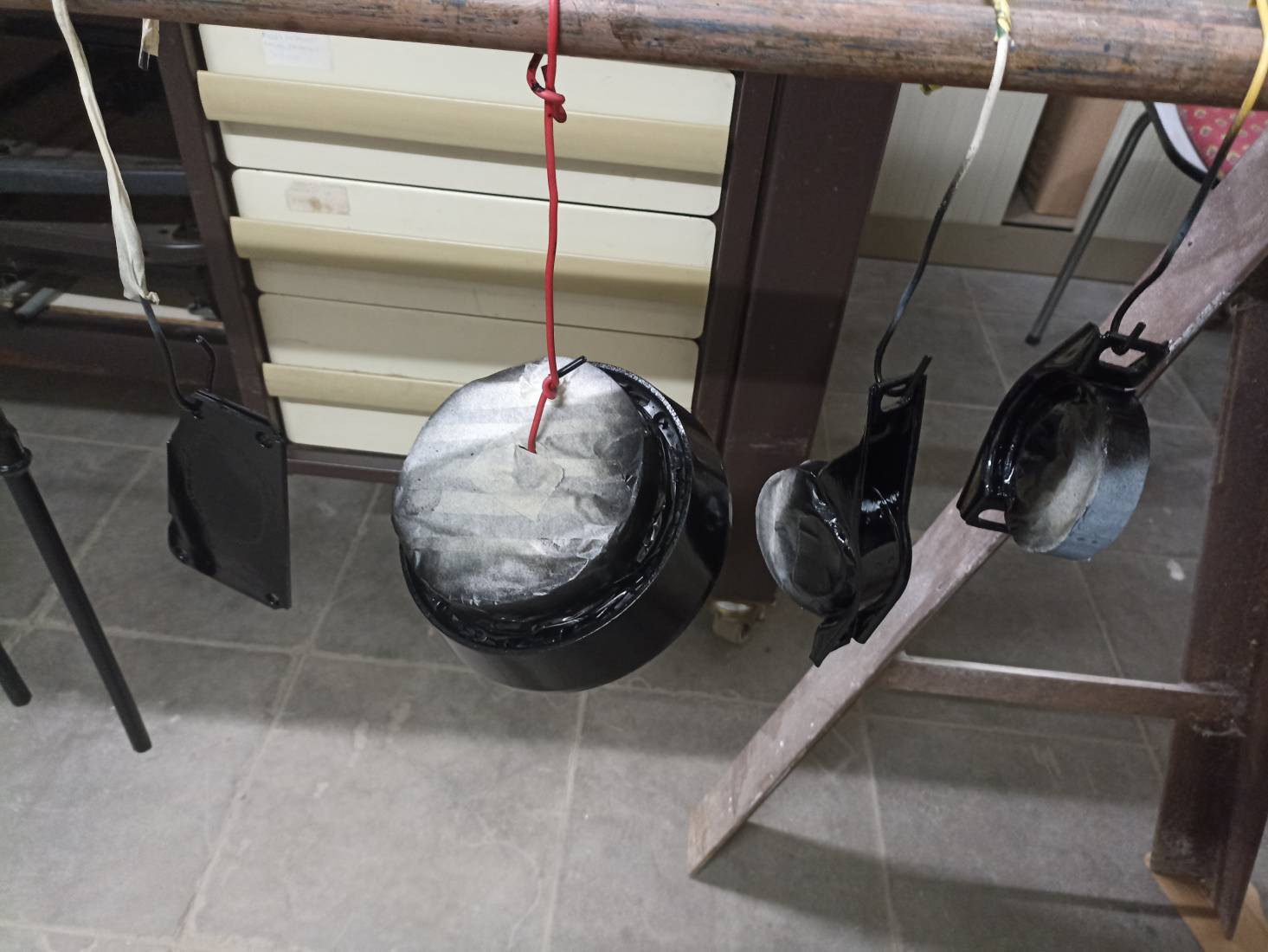

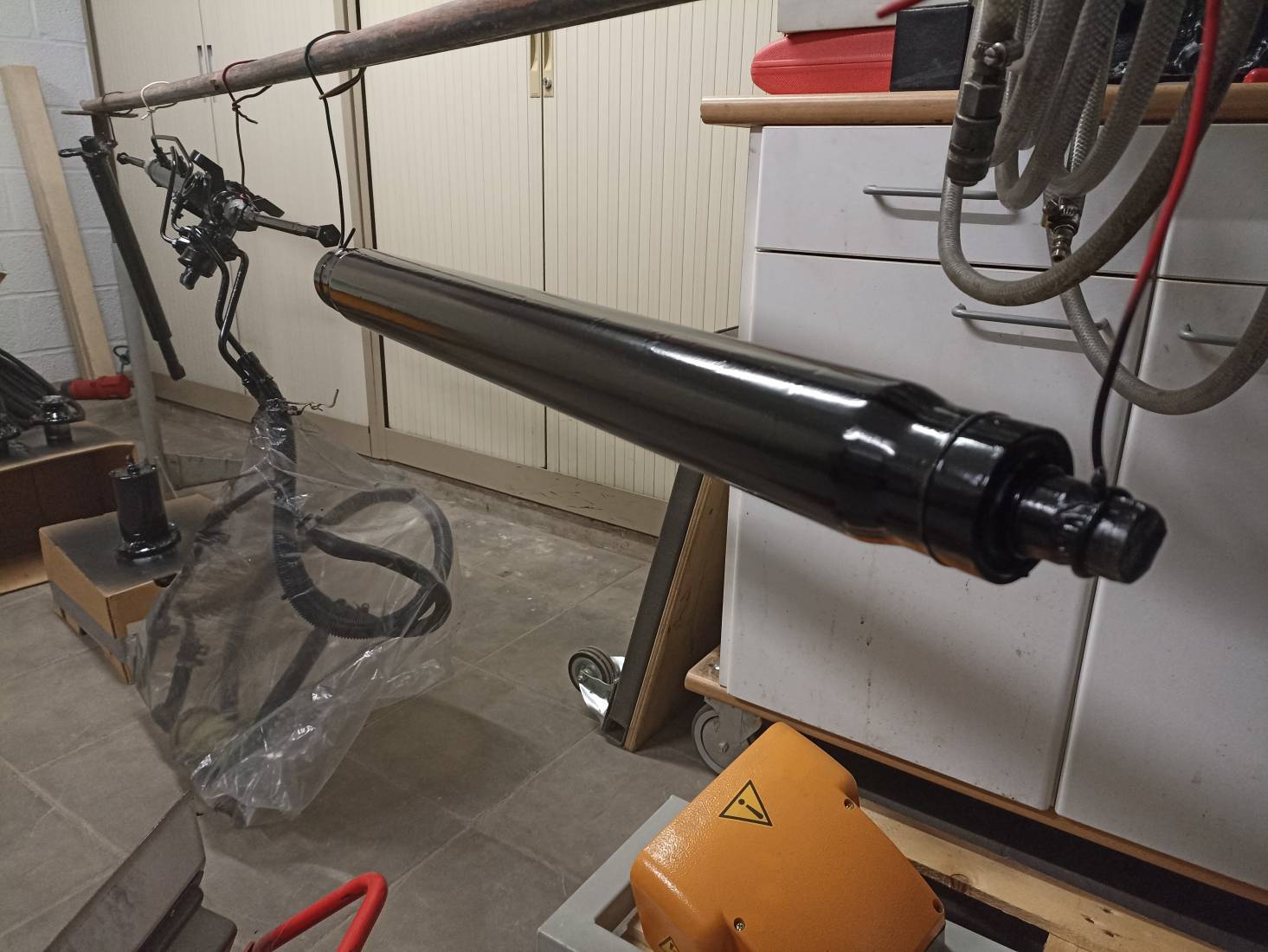

Traitement et peinture des différentes pièces

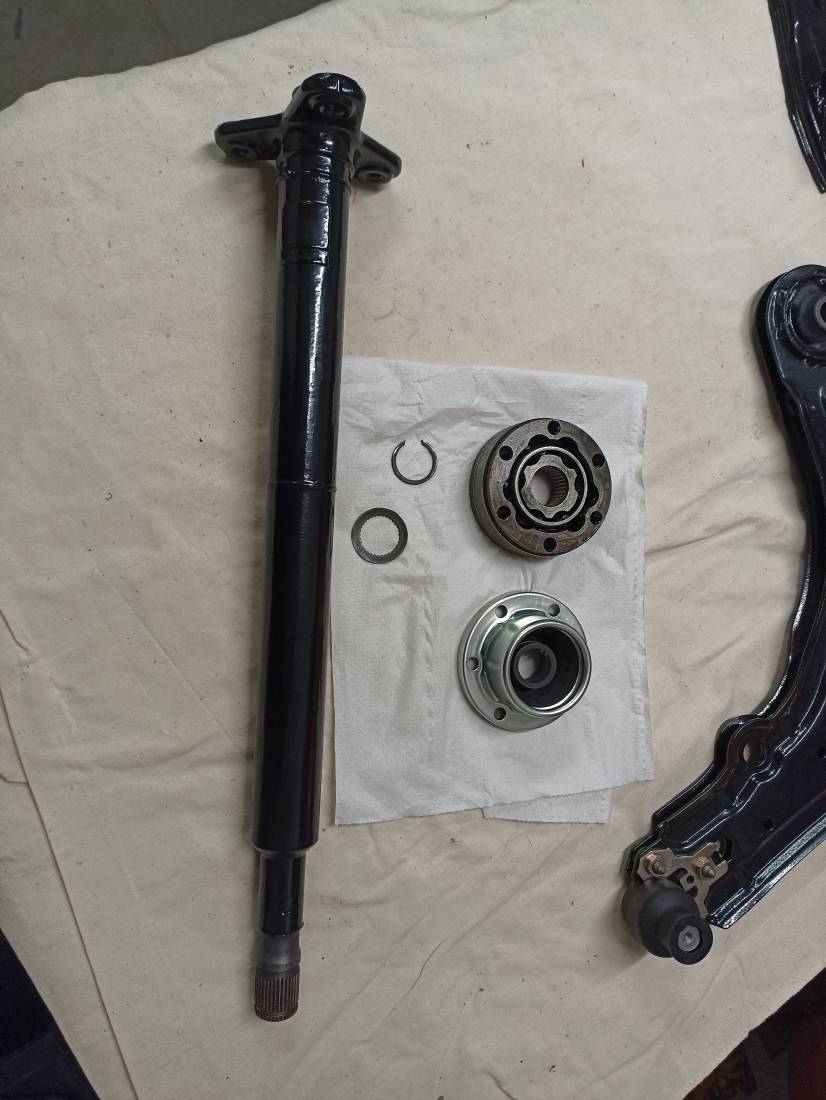

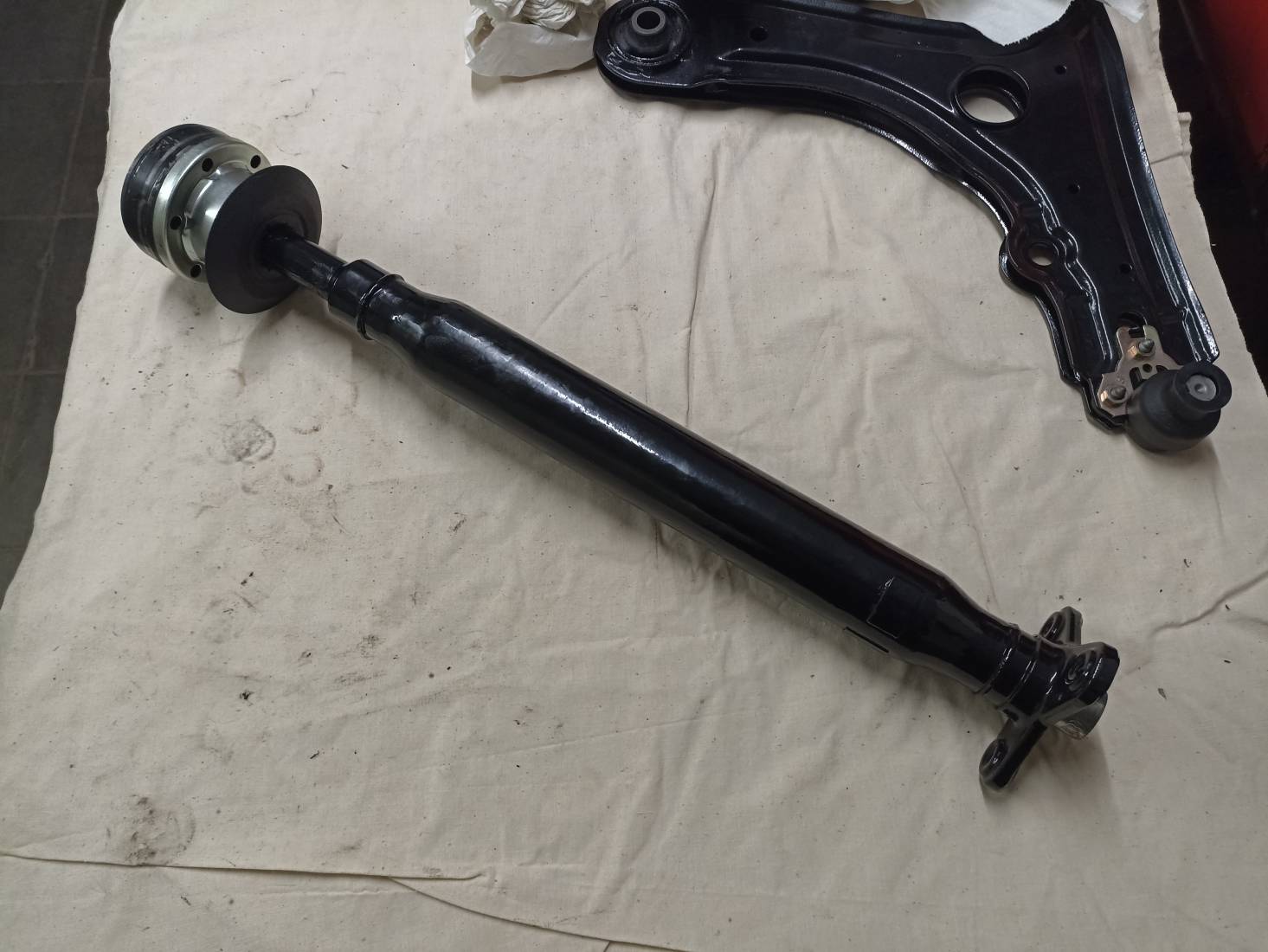

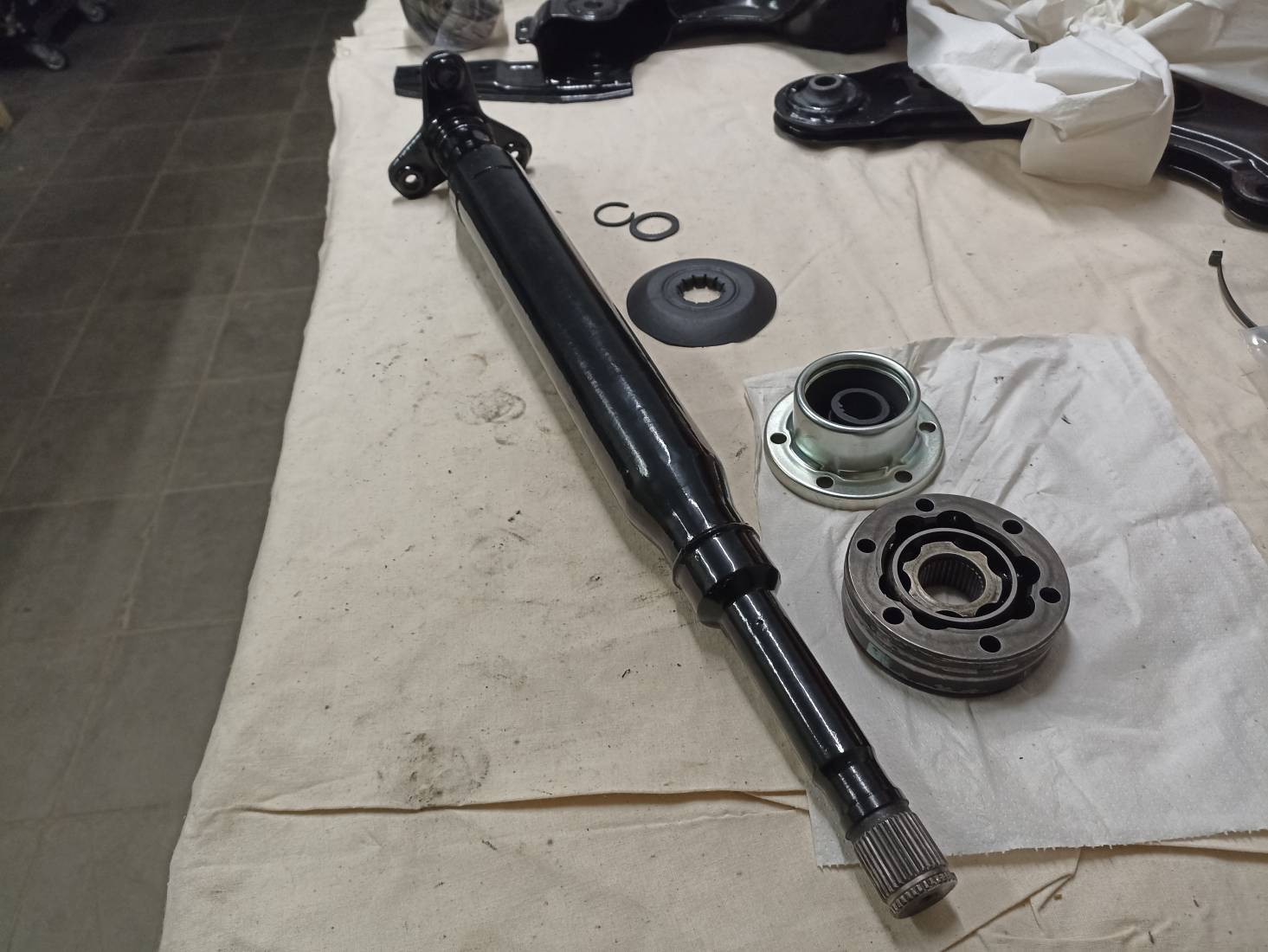

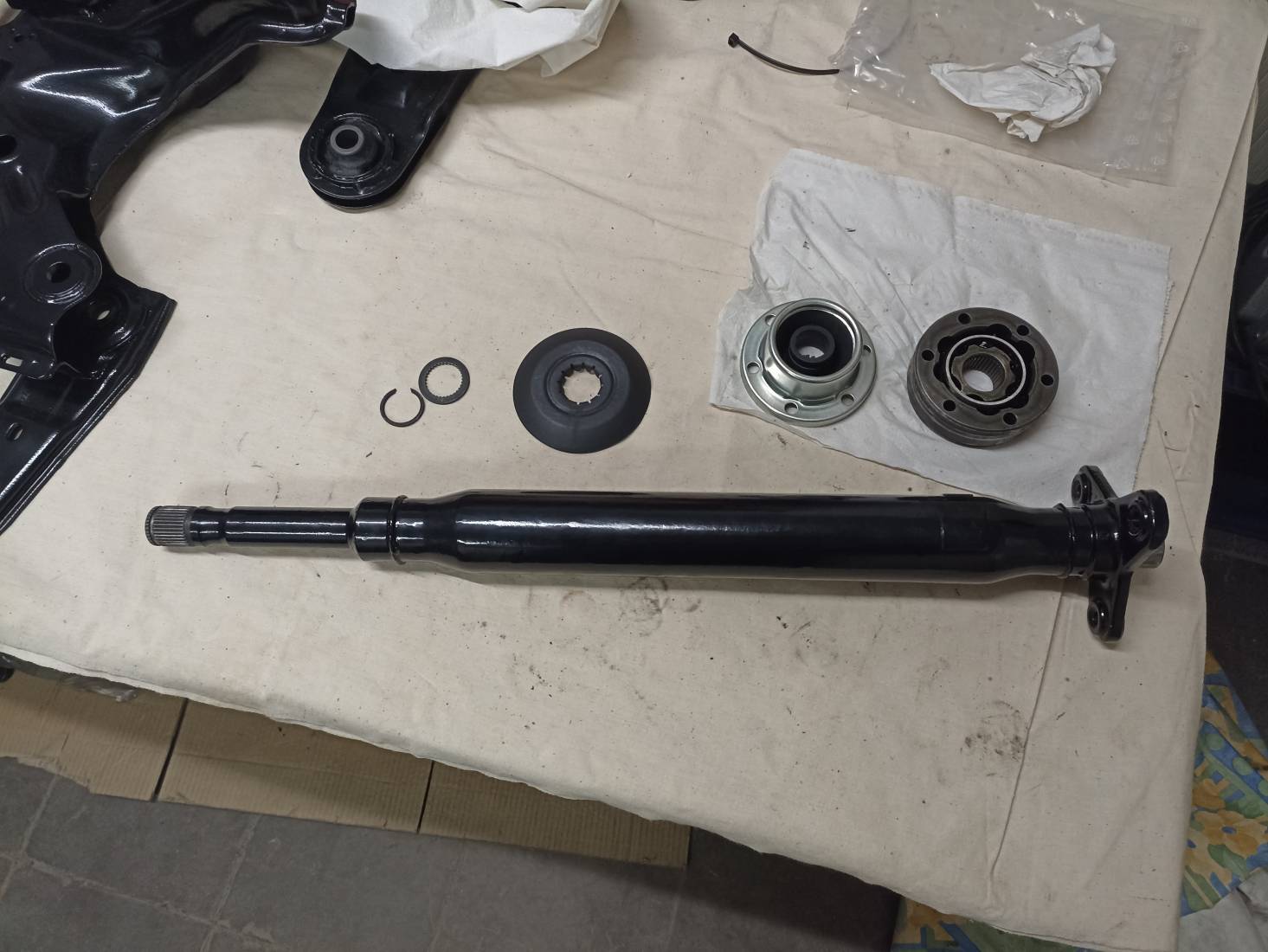

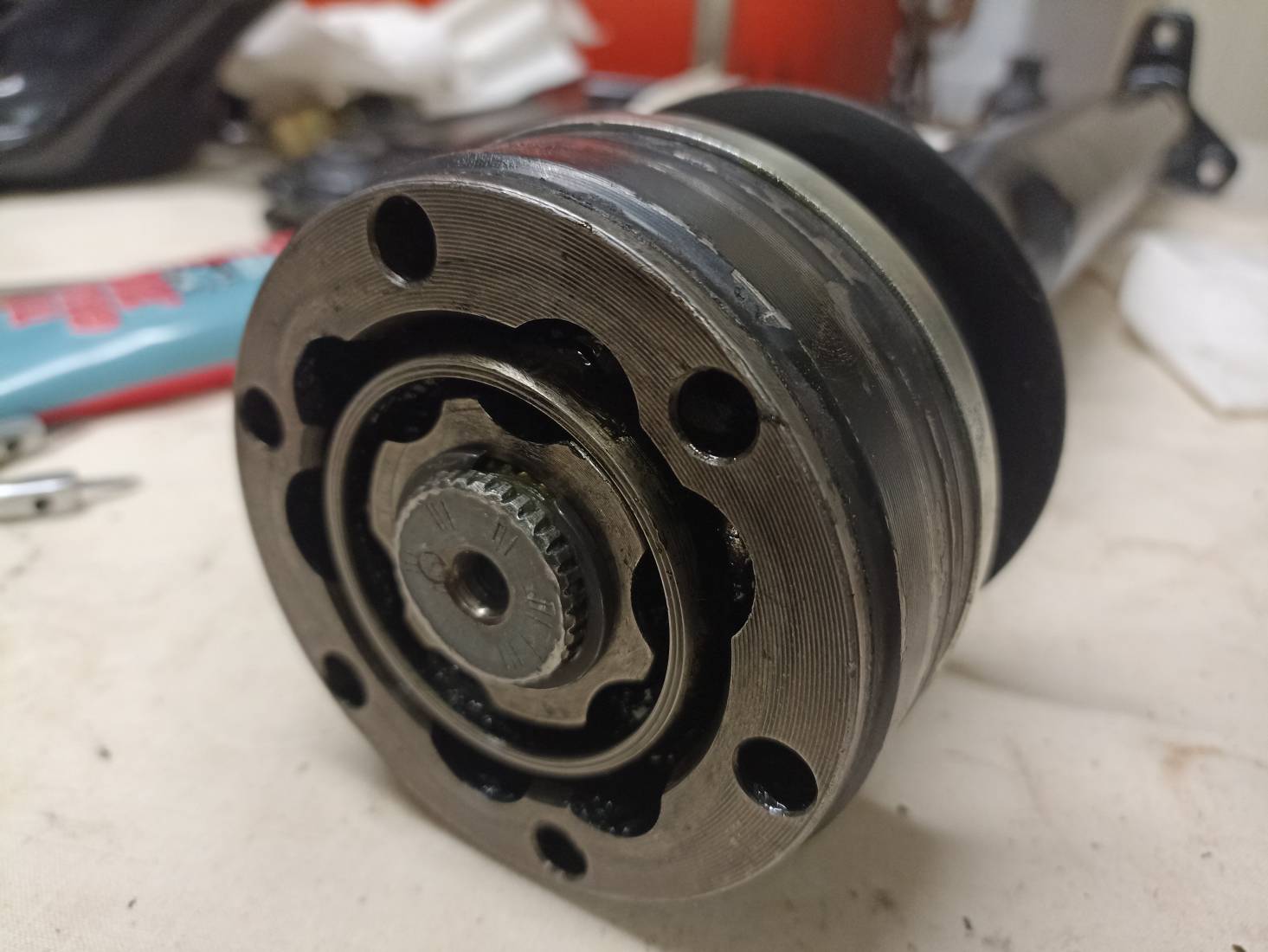

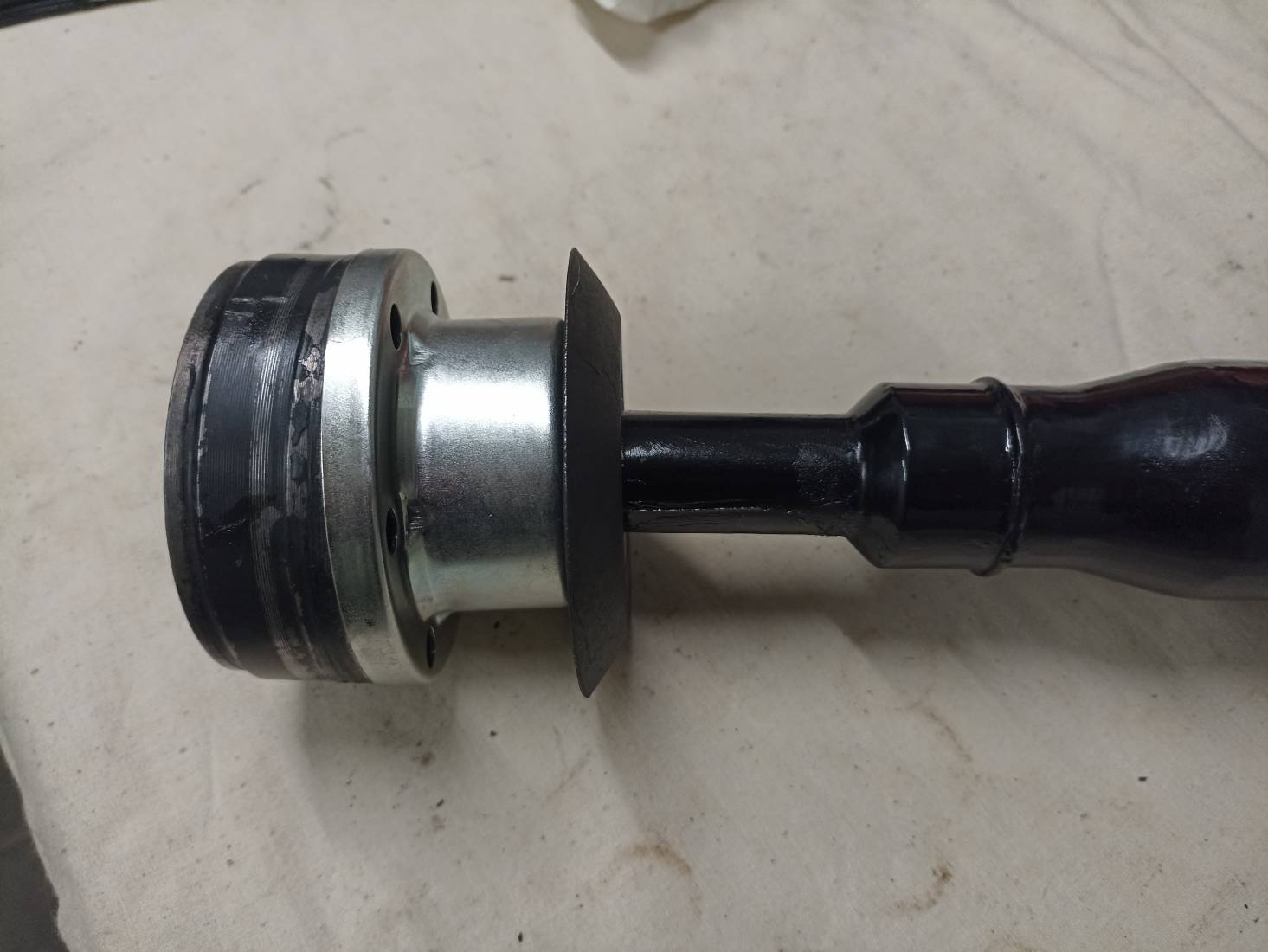

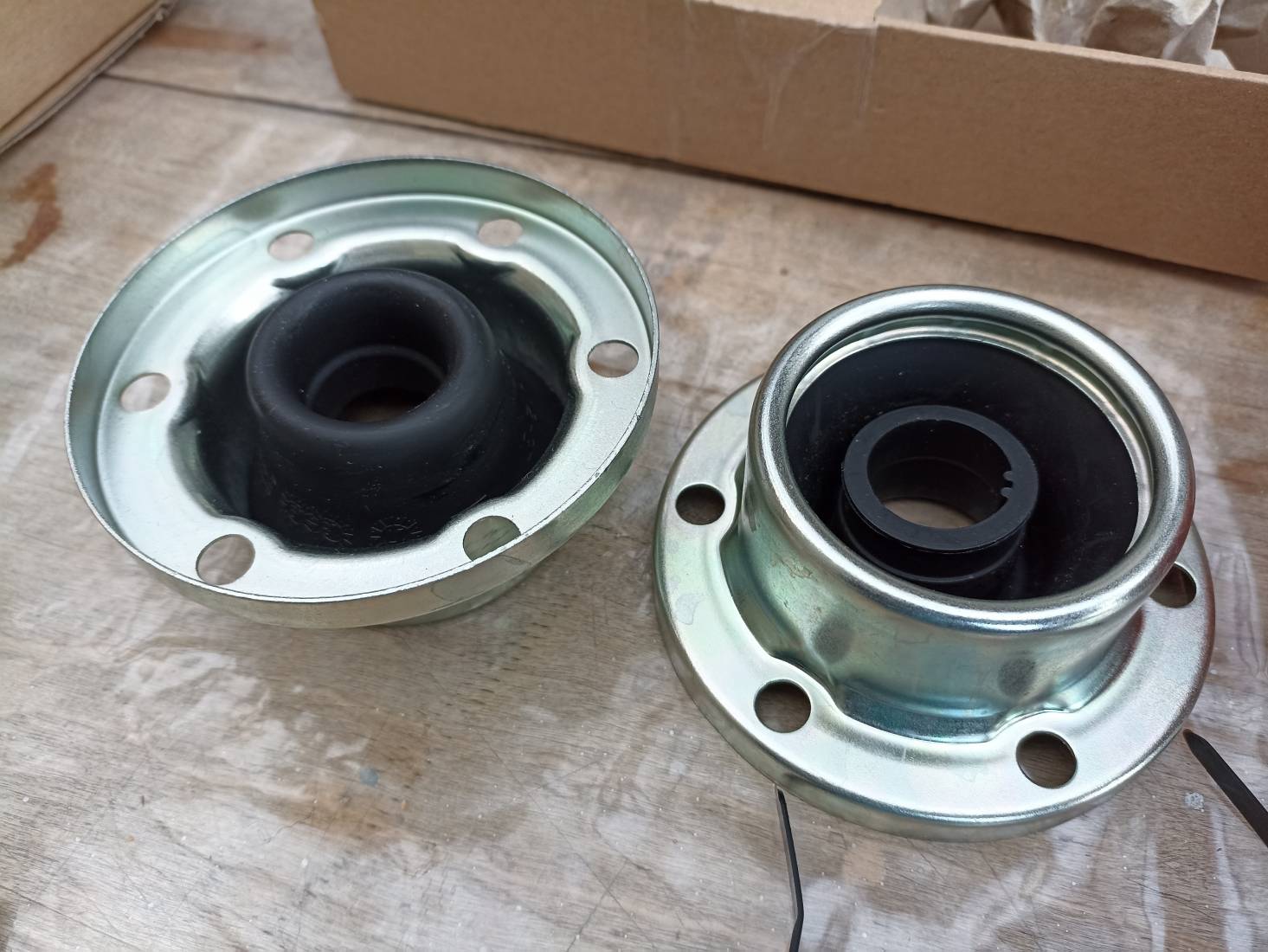

    Remontage de la partie arrière avec un nouveau soufflet pour l'homocinétique         |
|
G60 fire and ice
G60 rallye G60 syncro EO 16V EO 8V GTI 16v 20vT |
Golf Rallye LC5Z de Belgique 19 Jui 2022 17:09 #82194
|

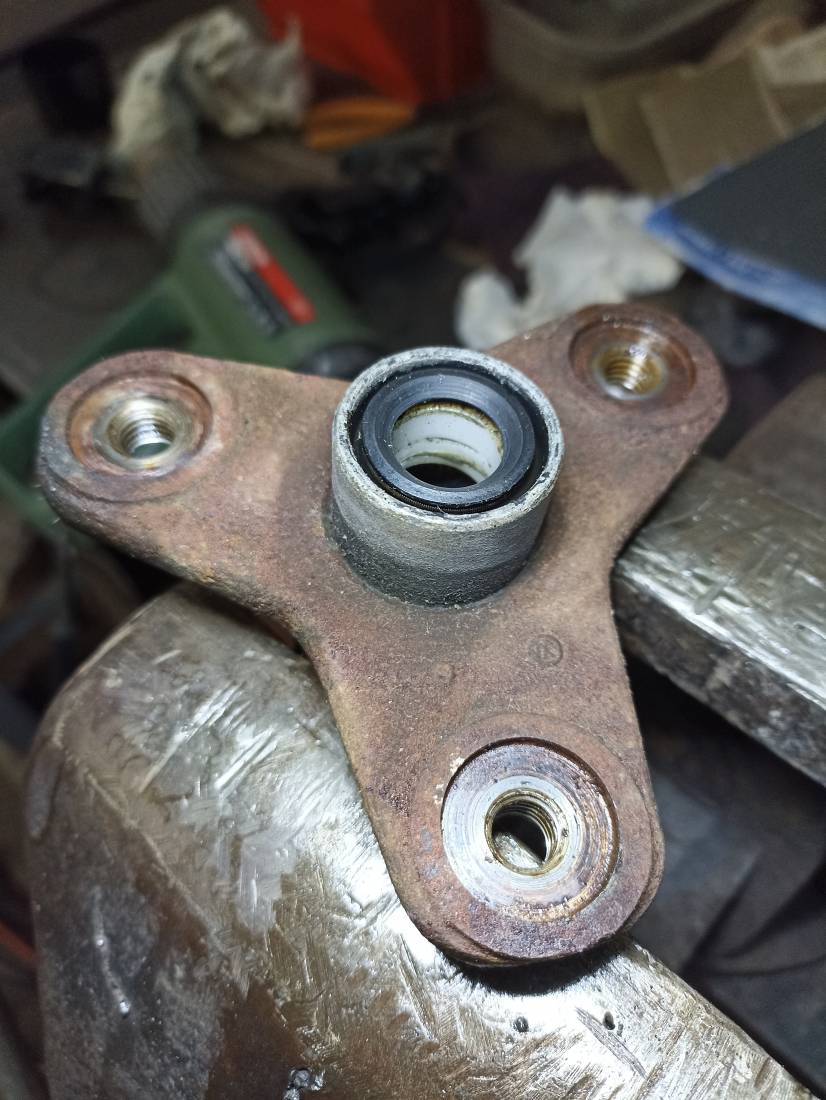

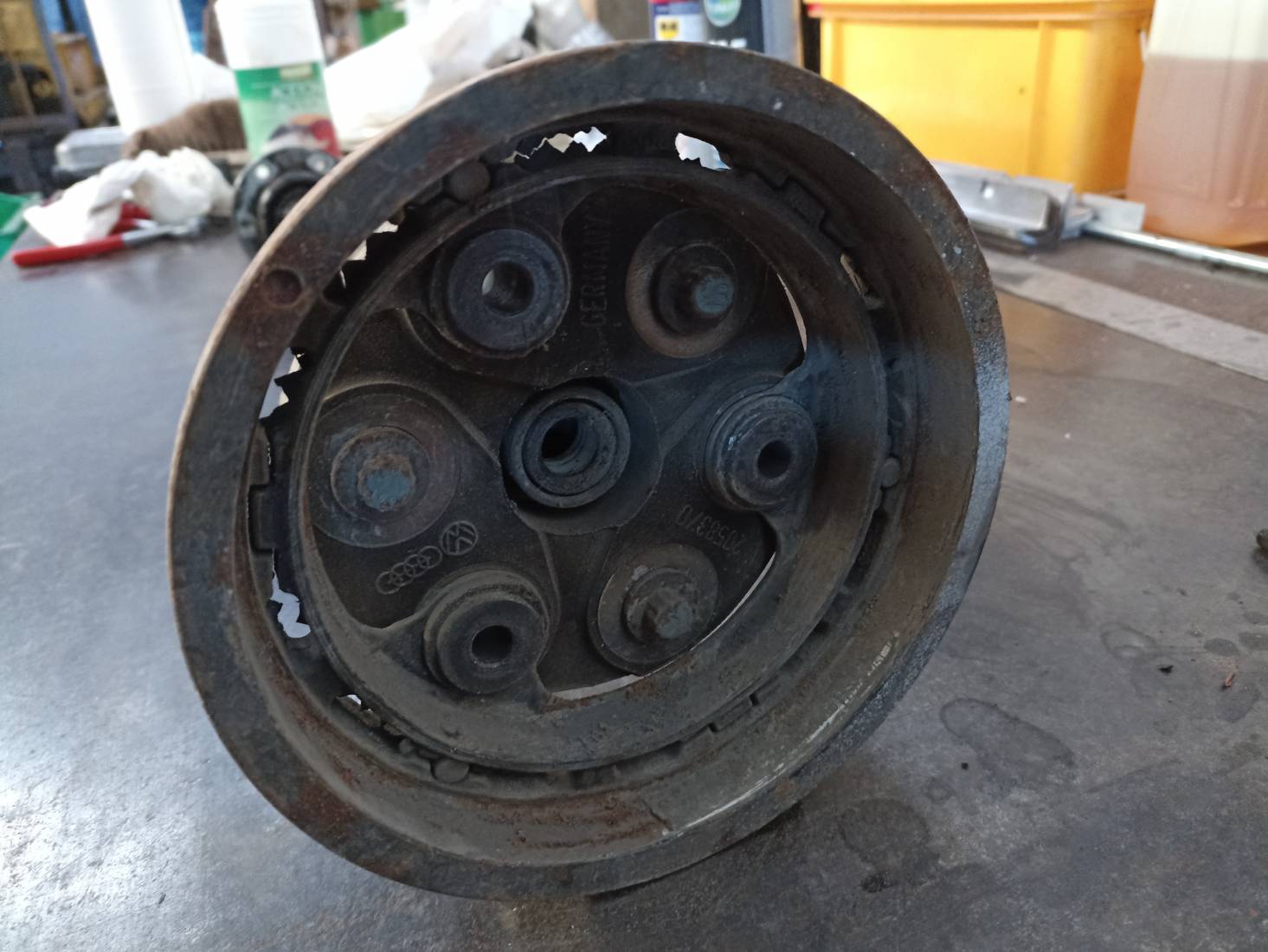

L'autre extrémité maintenant, celle se fixant au renvoi d'angle.

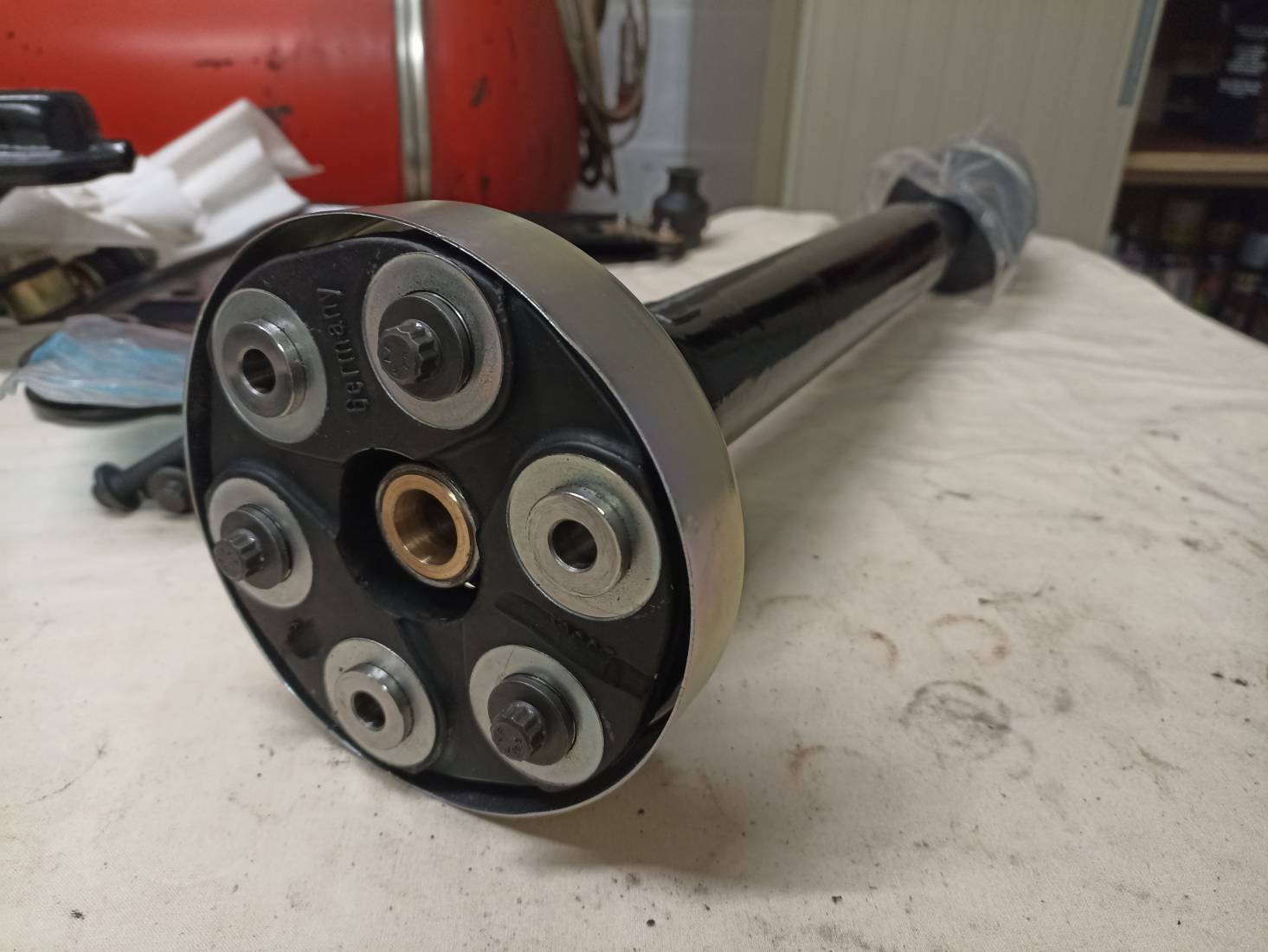

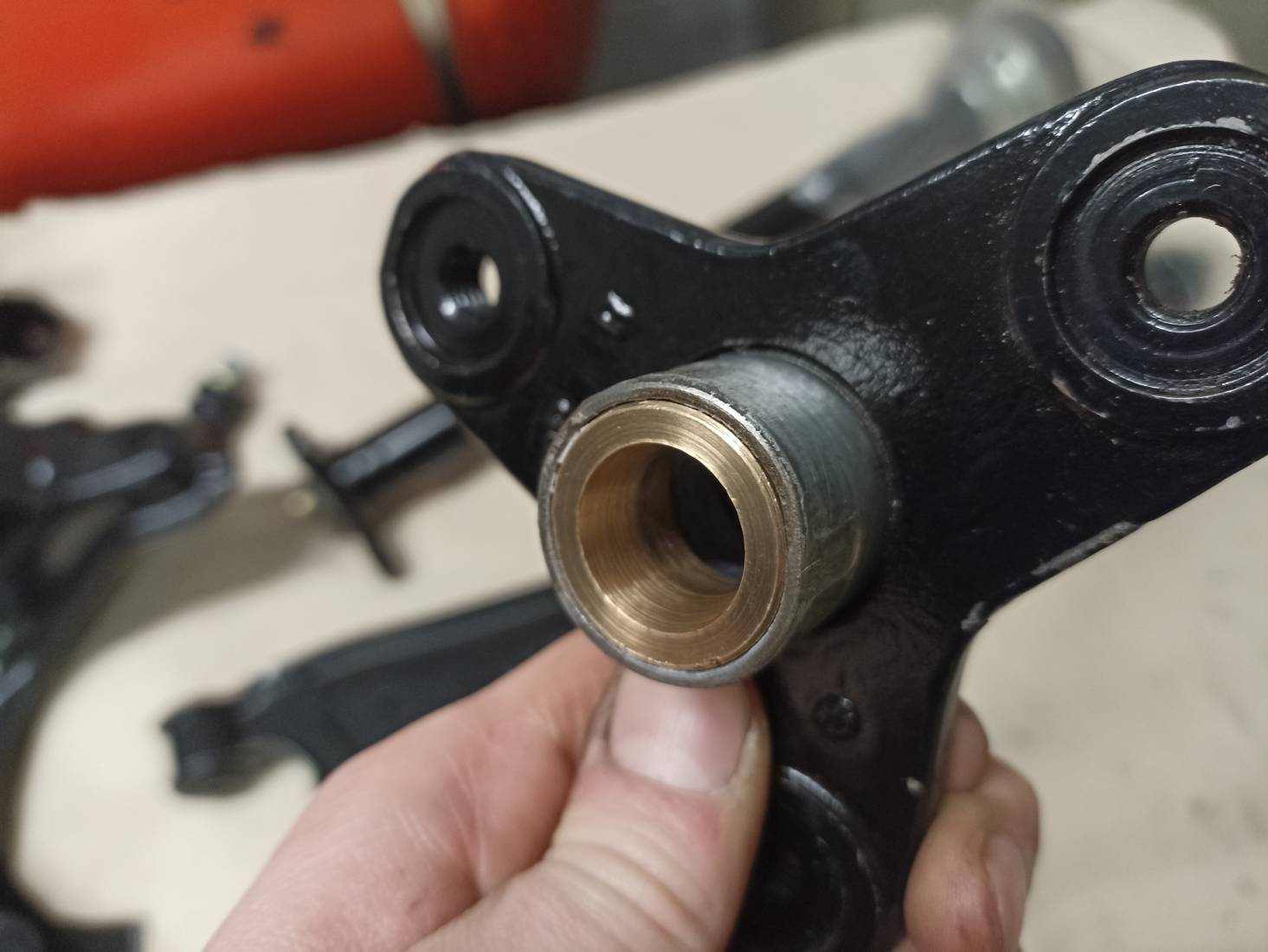

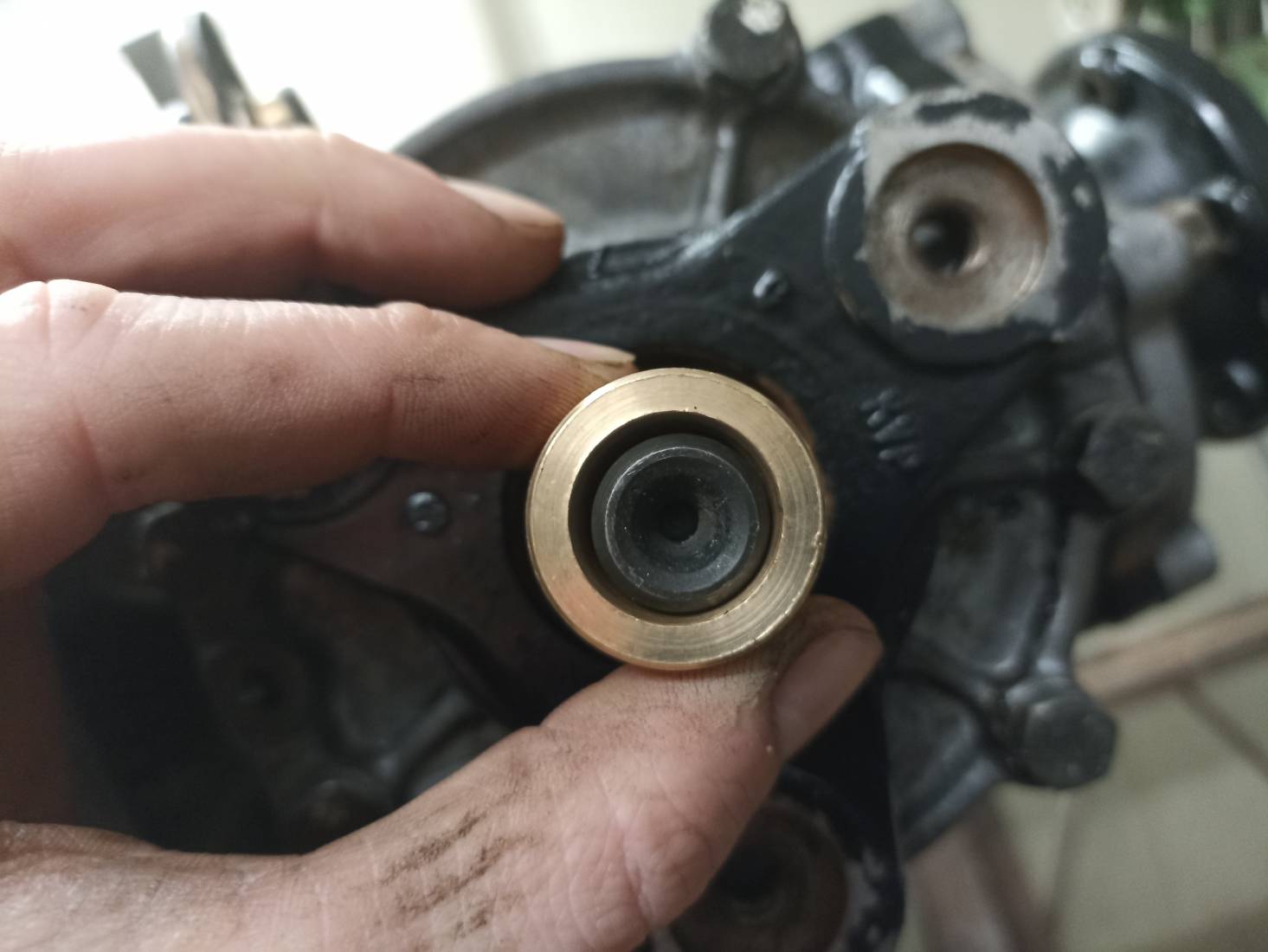

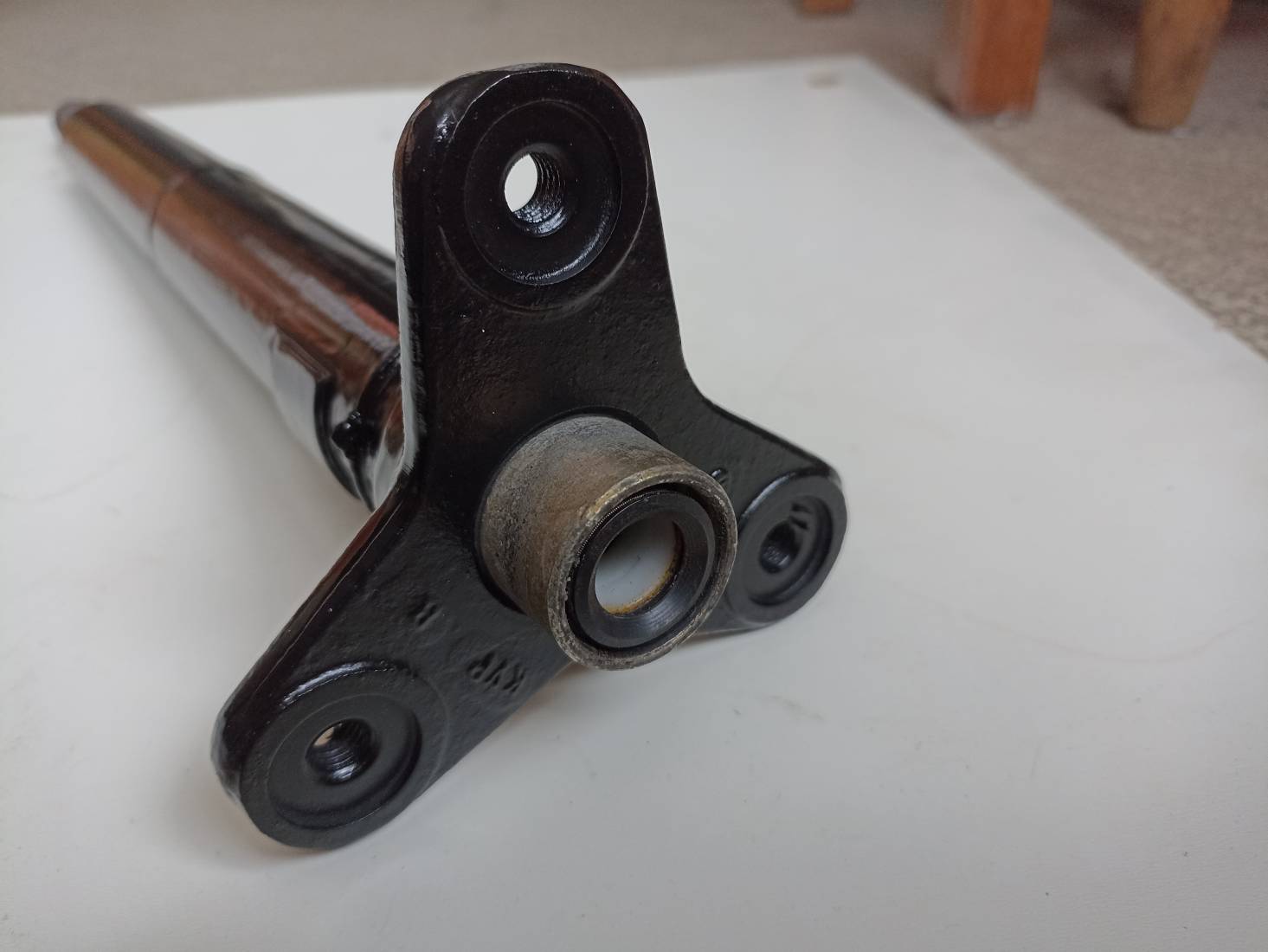

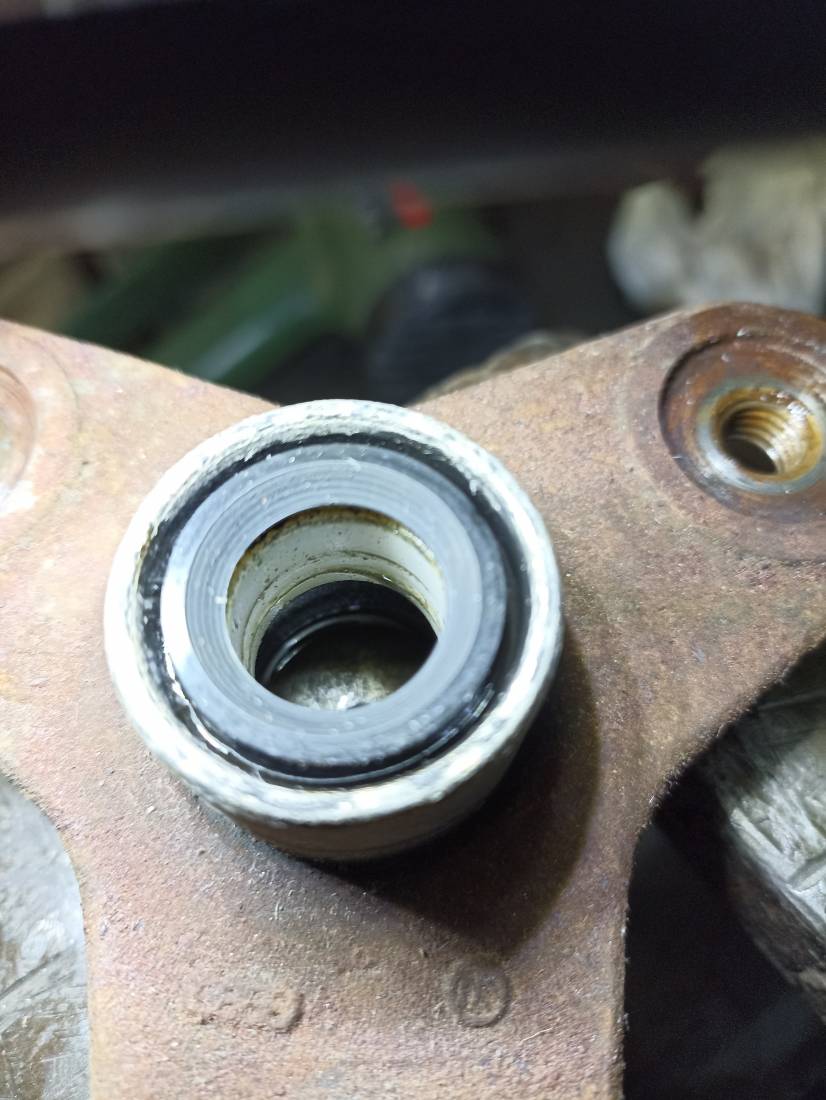

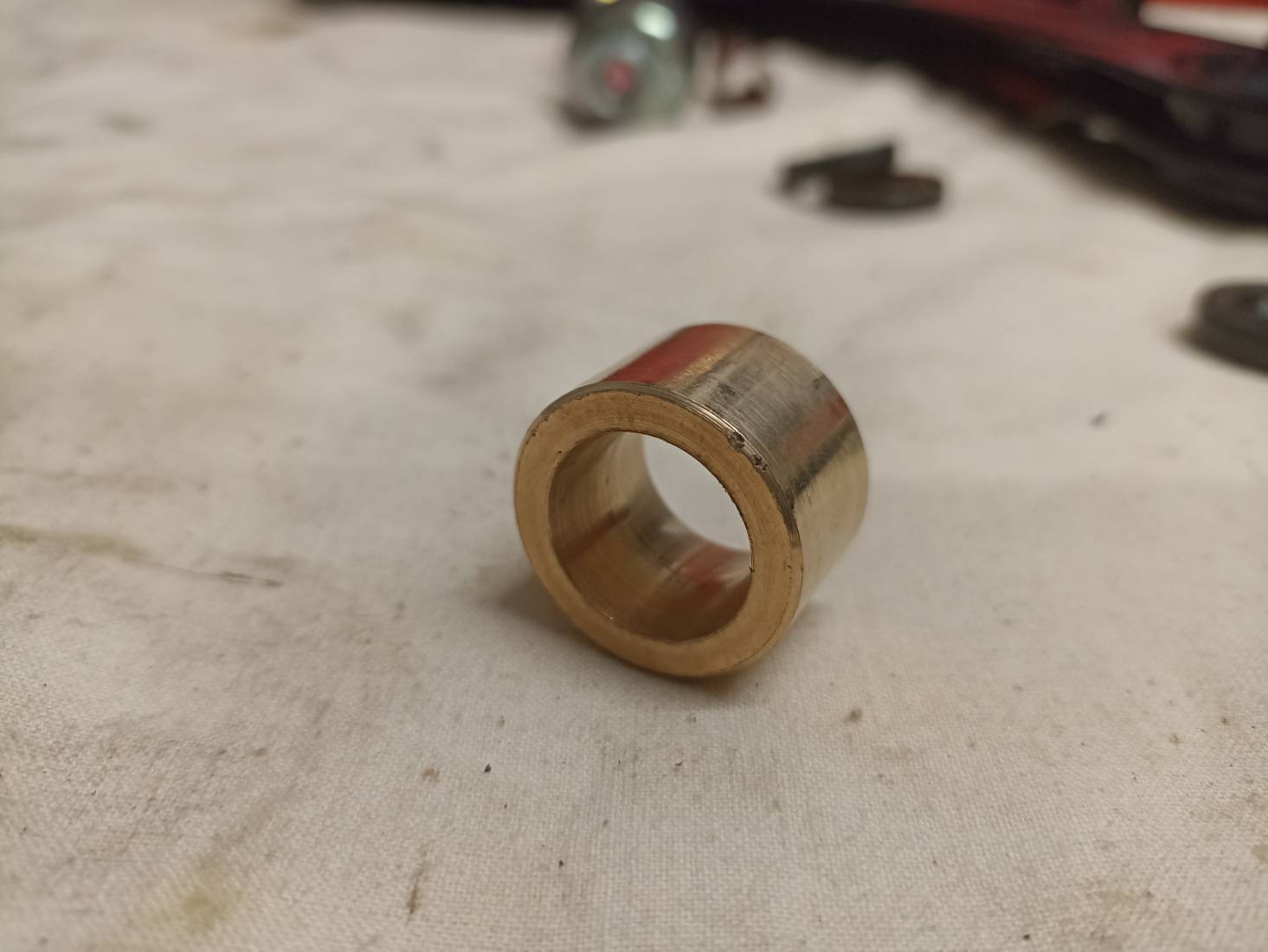

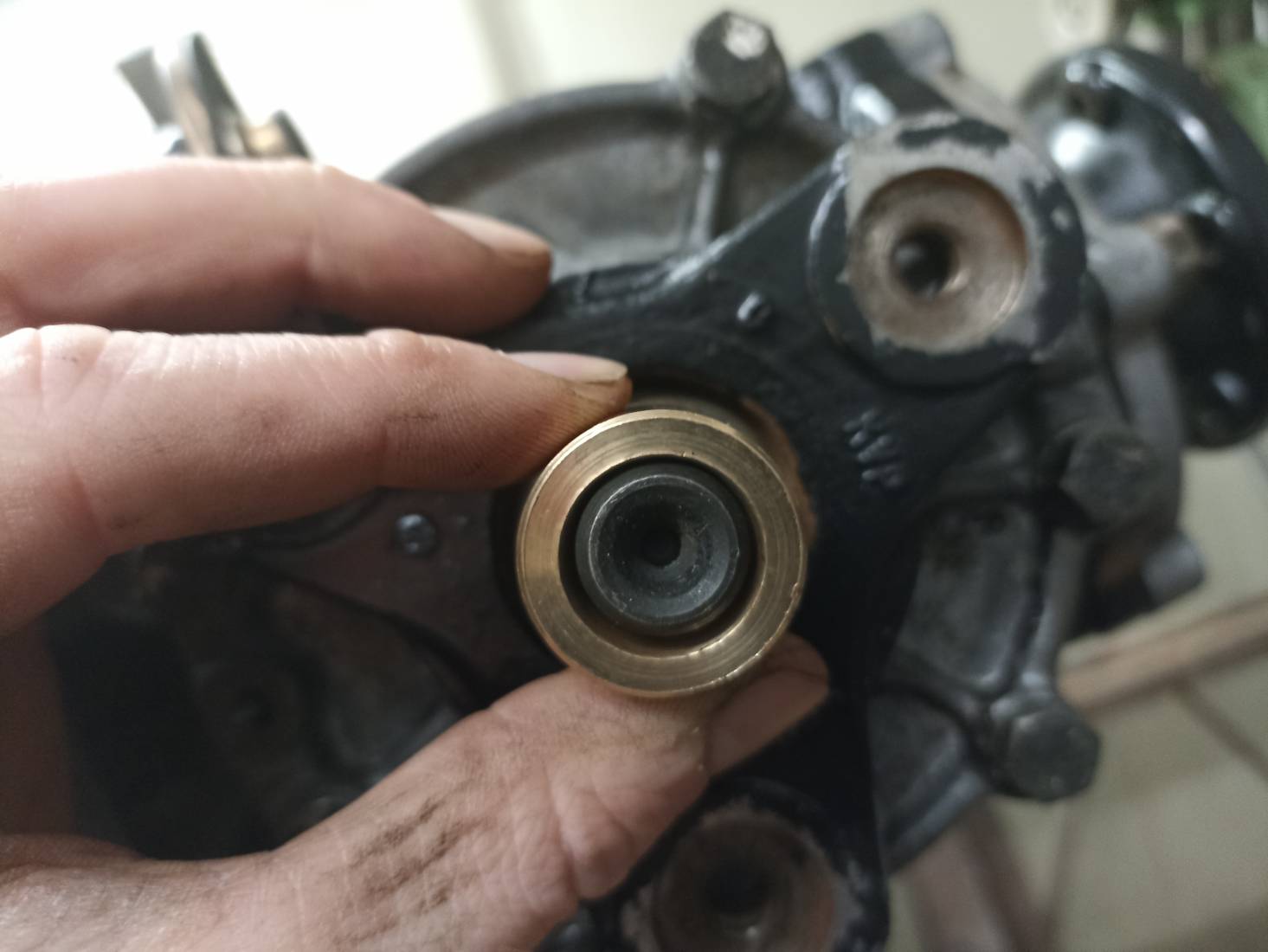

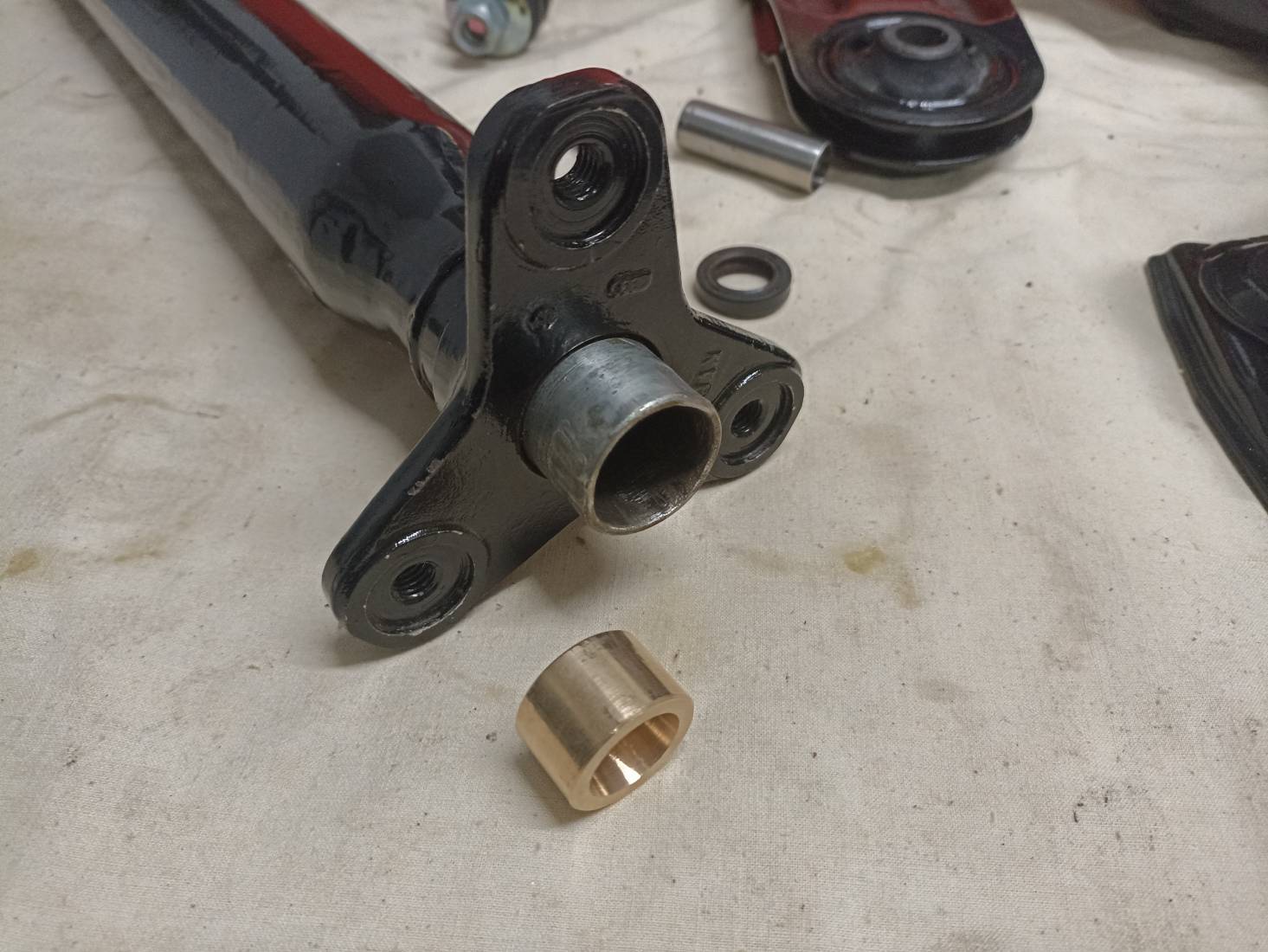

Le soucis que j'ai rencontré à ce niveau vient de la douille de guidage. Celle ci est hs, le plastique est tombé en morceau  Totalement inutilisable. Après pas mal de temps passé à effectuer des recherches. La pièce n'est plus disponible évidemment. Idem pour pas mal d'autres modèles vag. C'est tout bonnement introuvable à vrai dire. Comment solutionner cette galère. La douille d'origine est en fait un cerclage en plastique collé dans du caoutchouc et l'ensemble protégé du milieu extérieur grâce à un spy. Le cerclage maintien le bout de l'arbre et le caoutchouc lui permet un peu de débattement. Ce n'est pas un montage rigide. Une bague en bronze a été usinée. Elle permet le guidage au centre et les 2 extrémités sont coniques on va dire. Cela permet à l'arbre de savoir bouger. Logiquement cela devrait fonctionner correctement.   On voit bien le débattement , tout en restant guidé au centre   Insertion dans le bout d'arbre   |
|
G60 fire and ice
G60 rallye G60 syncro EO 16V EO 8V GTI 16v 20vT |
Golf Rallye LC5Z de Belgique 19 Jui 2022 17:13 #82195
|
Du bon boulot Mathieu comme d’habitude
 Par contre il y a des parties qui ont bien morflé pour une rallye a 120.000km Ah oui un tour carrément   |
|
Président du G60 Classic Club France
GOLF GTI G60 LY3D |
Golf Rallye LC5Z de Belgique 19 Jui 2022 17:26 #82196
|
Merci David

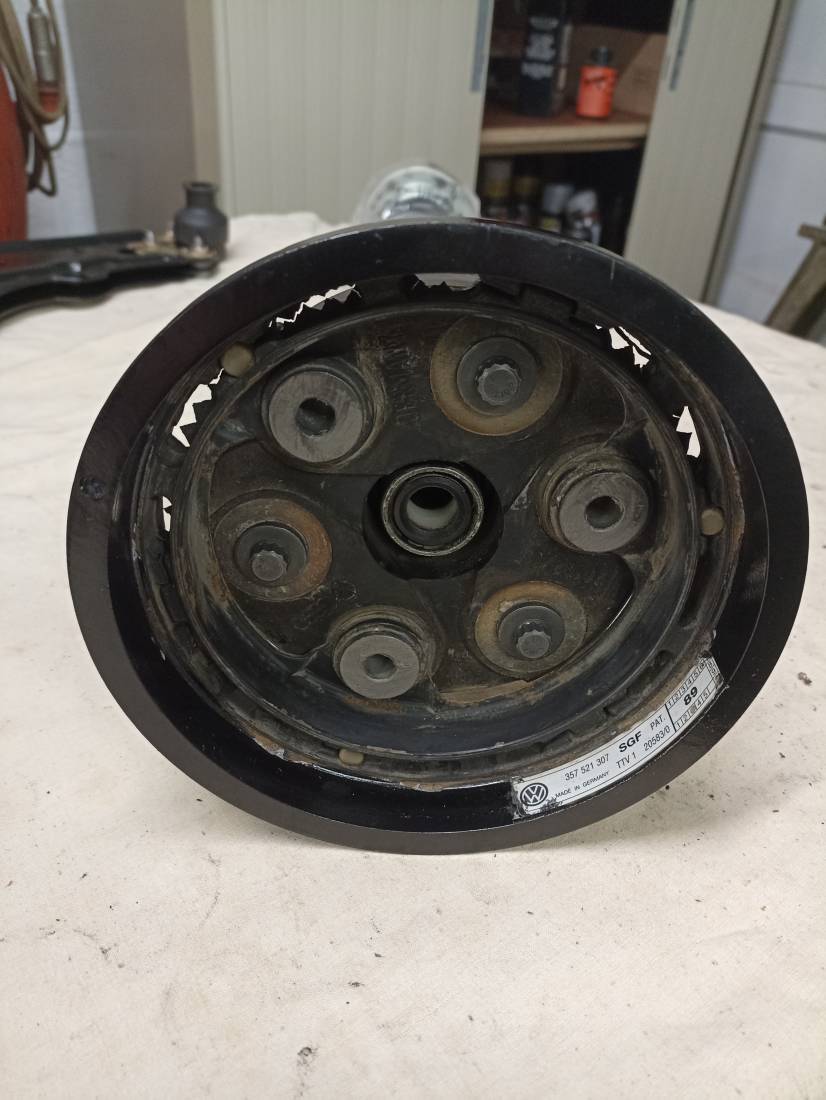

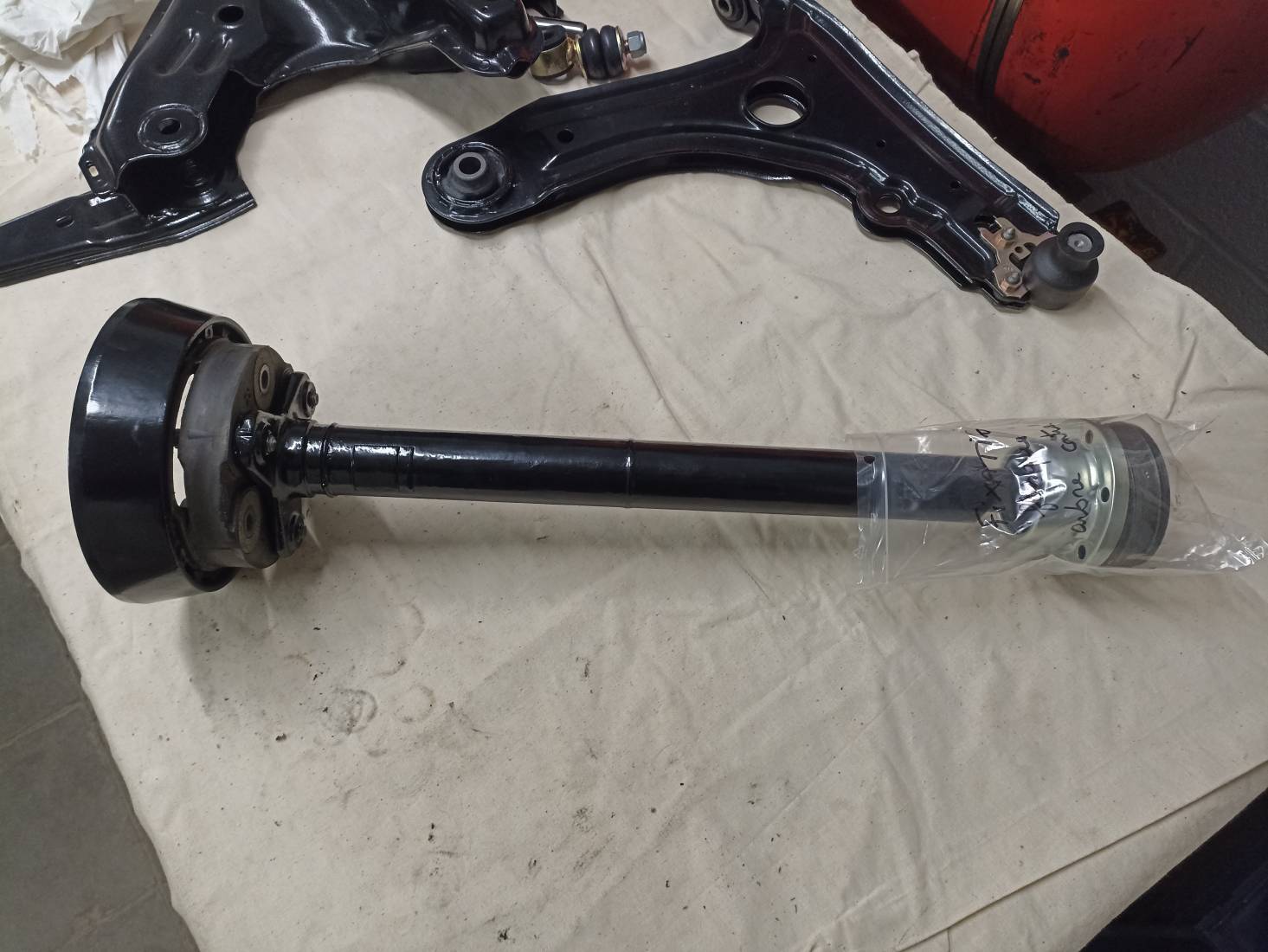

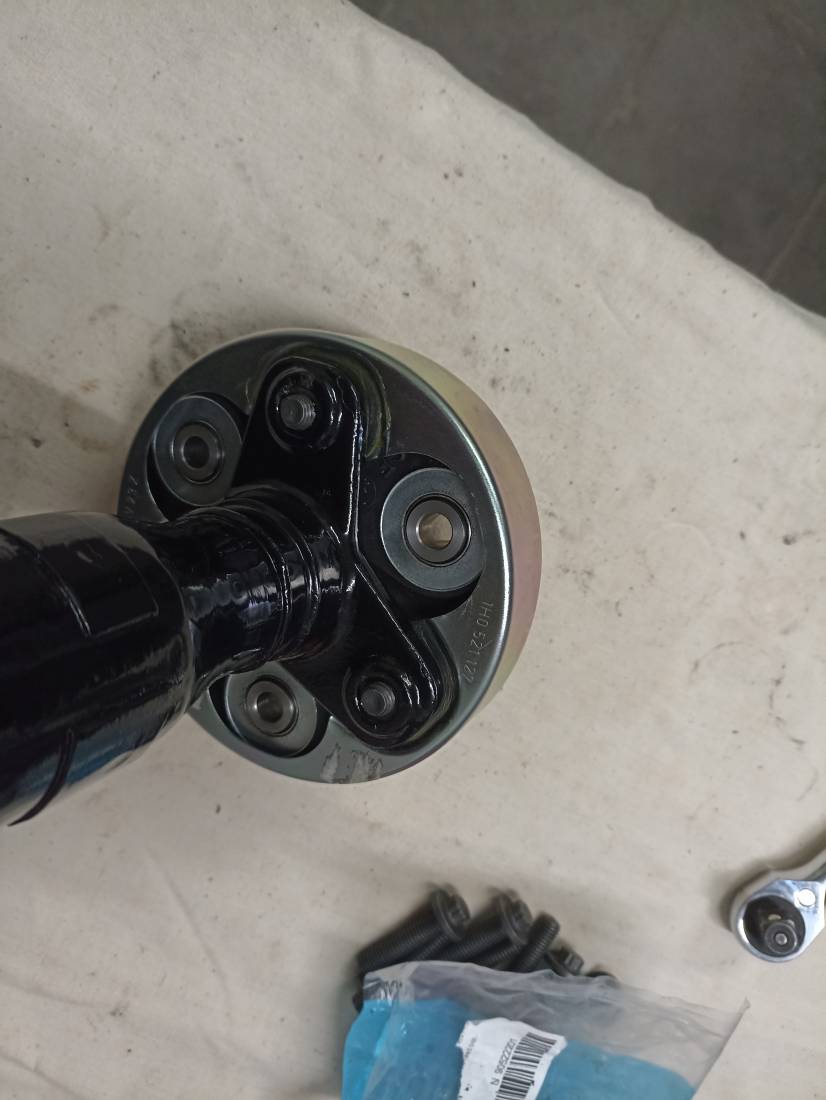

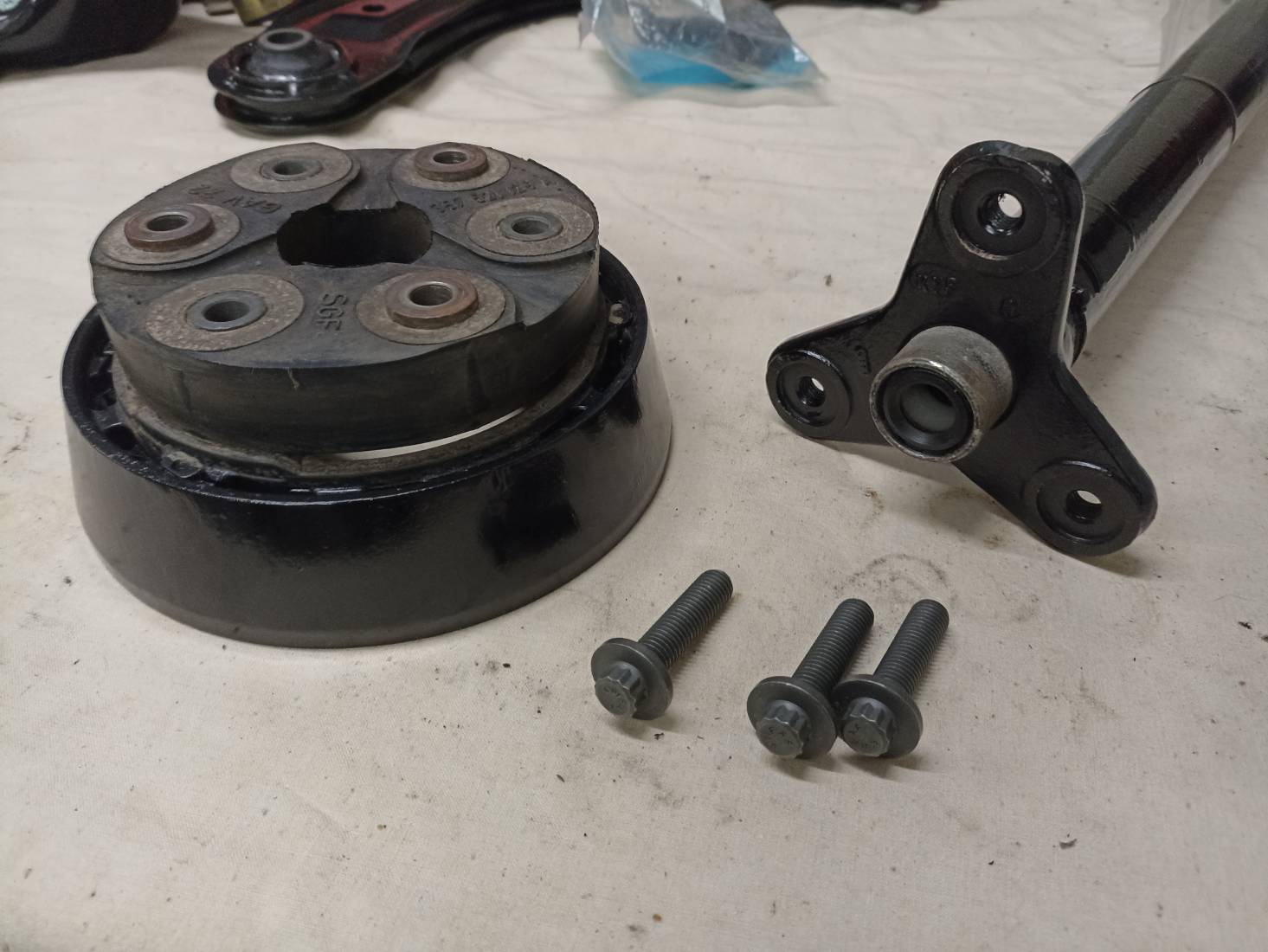

 C'est clair, il y a des pièces qui ont morflés. Suite du remontage de cette seconde extrémité de l'arbre. Avec un nouveau soufflet et un nouveau flector.          |
|
G60 fire and ice
G60 rallye G60 syncro EO 16V EO 8V GTI 16v 20vT |
Golf Rallye LC5Z de Belgique 19 Jui 2022 17:49 #82197
|

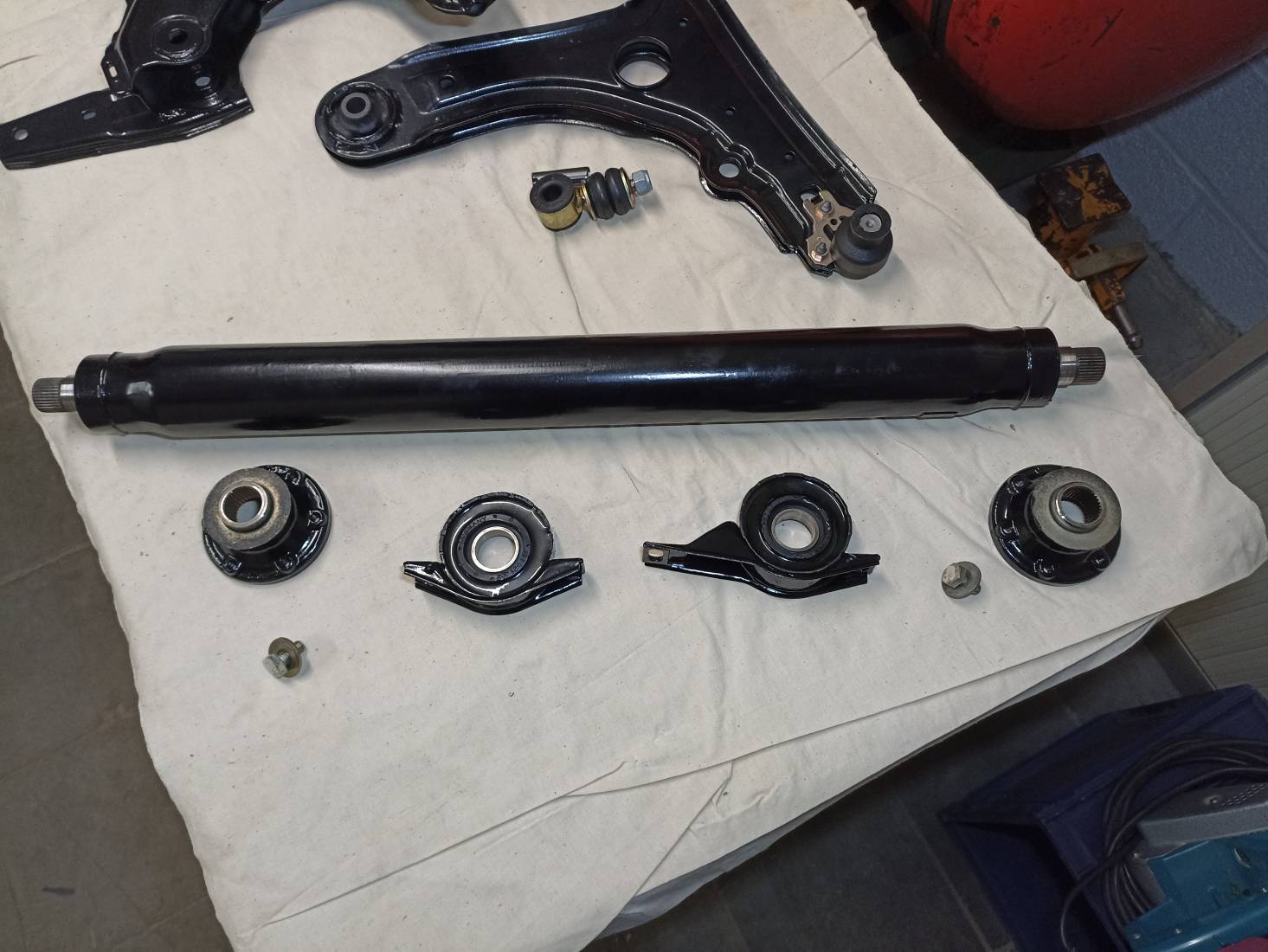

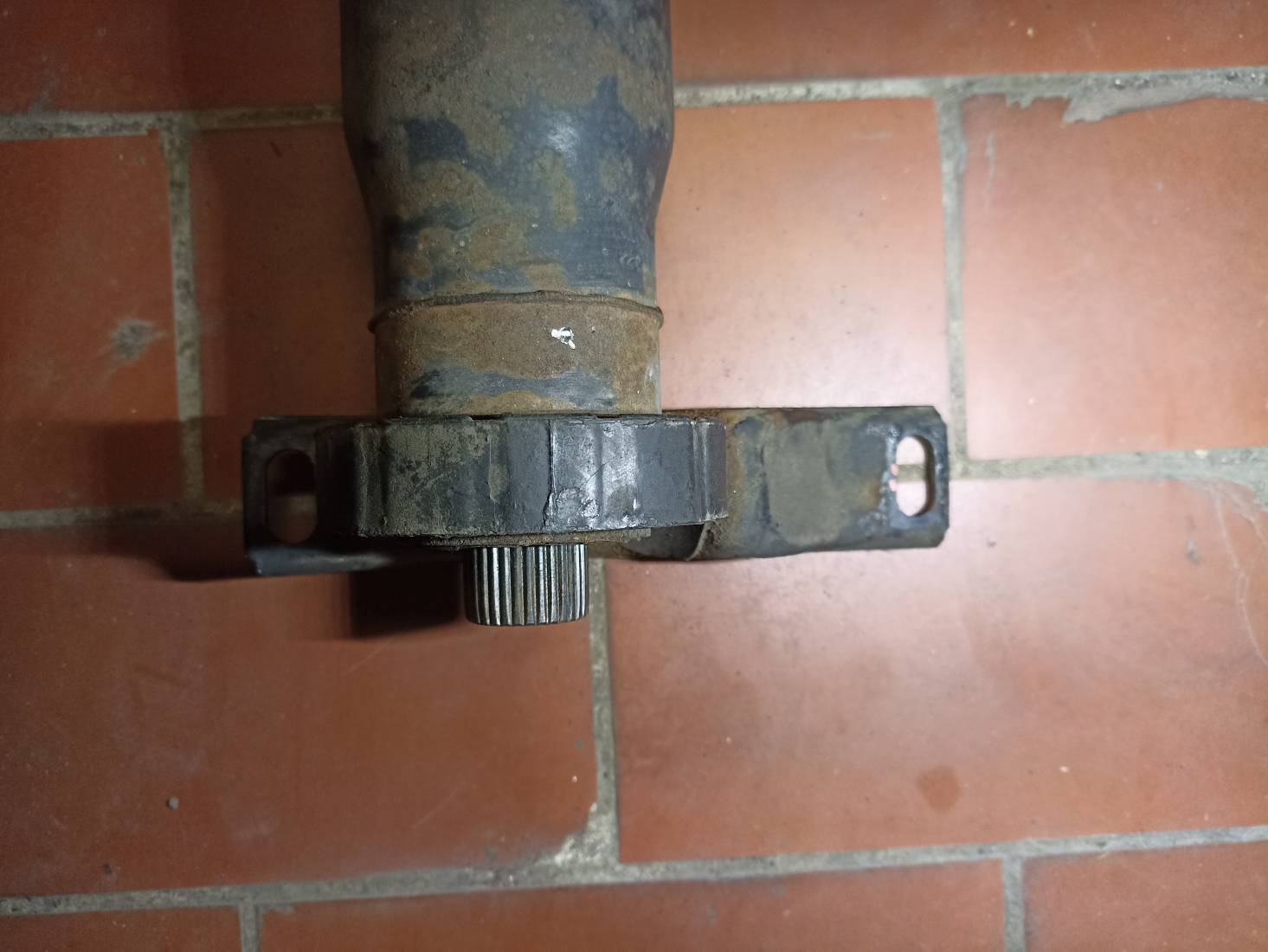

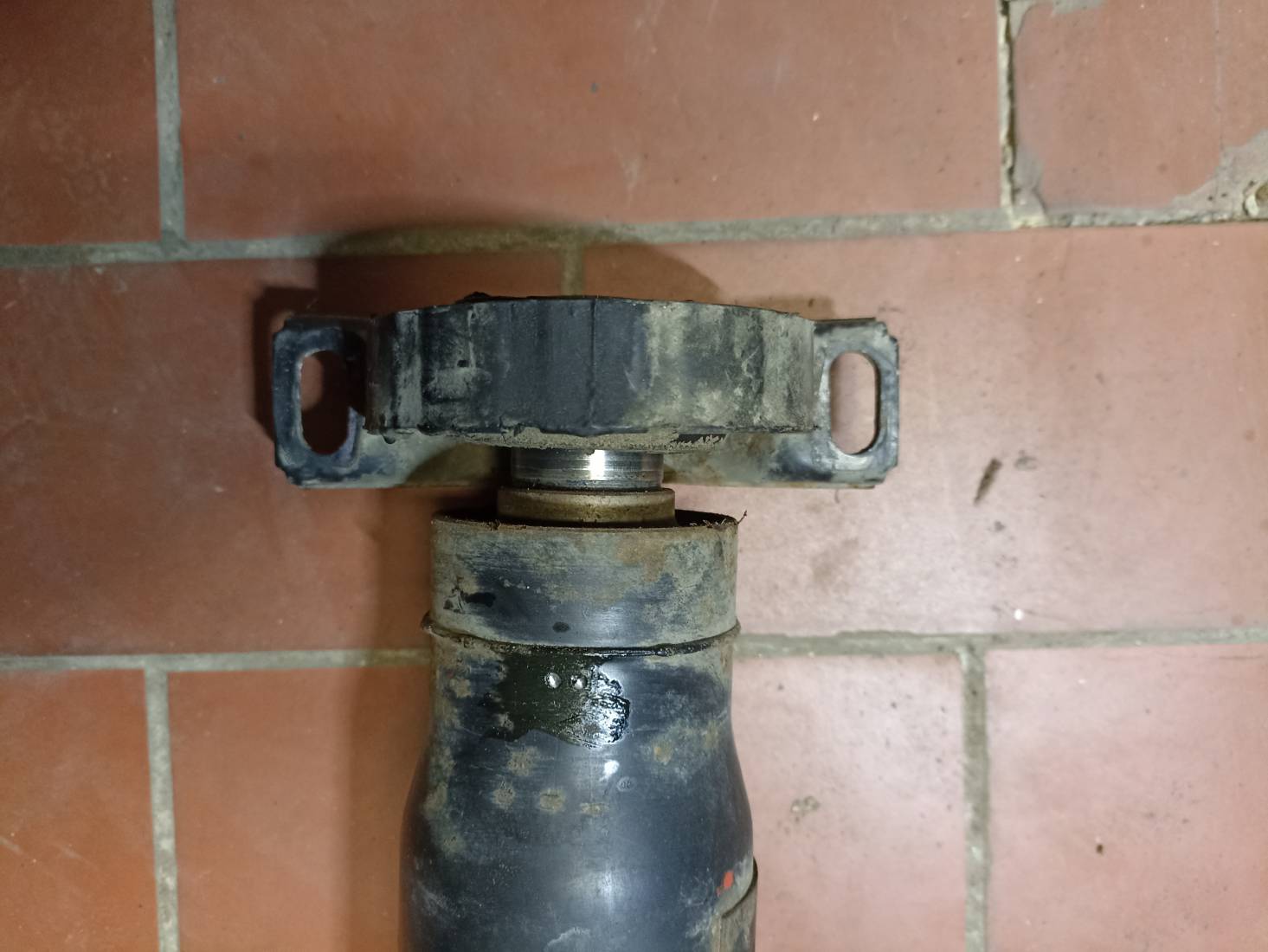

La partie centrale maintenant, dernière partie a revoir de l'arbre de transmission.

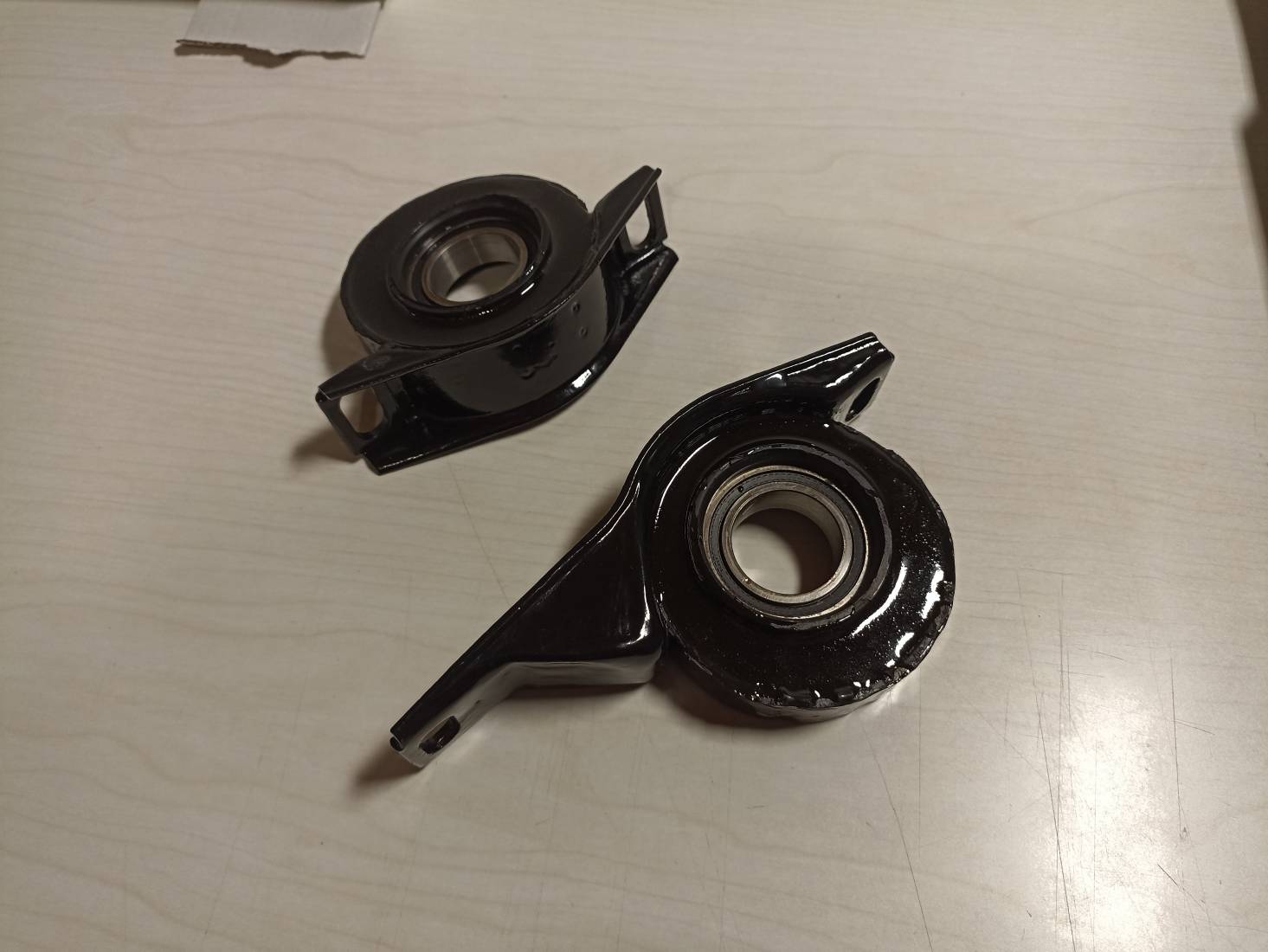

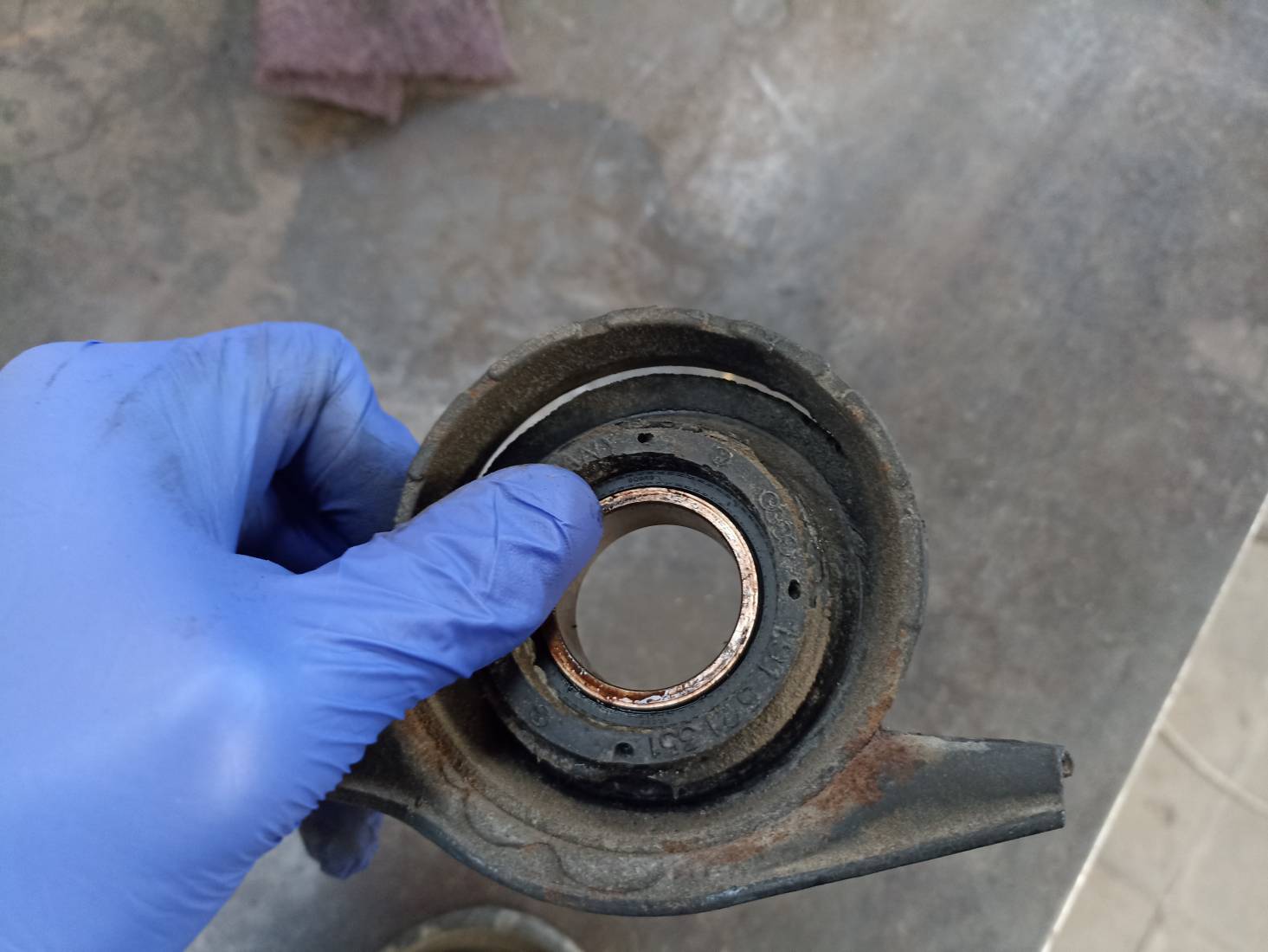

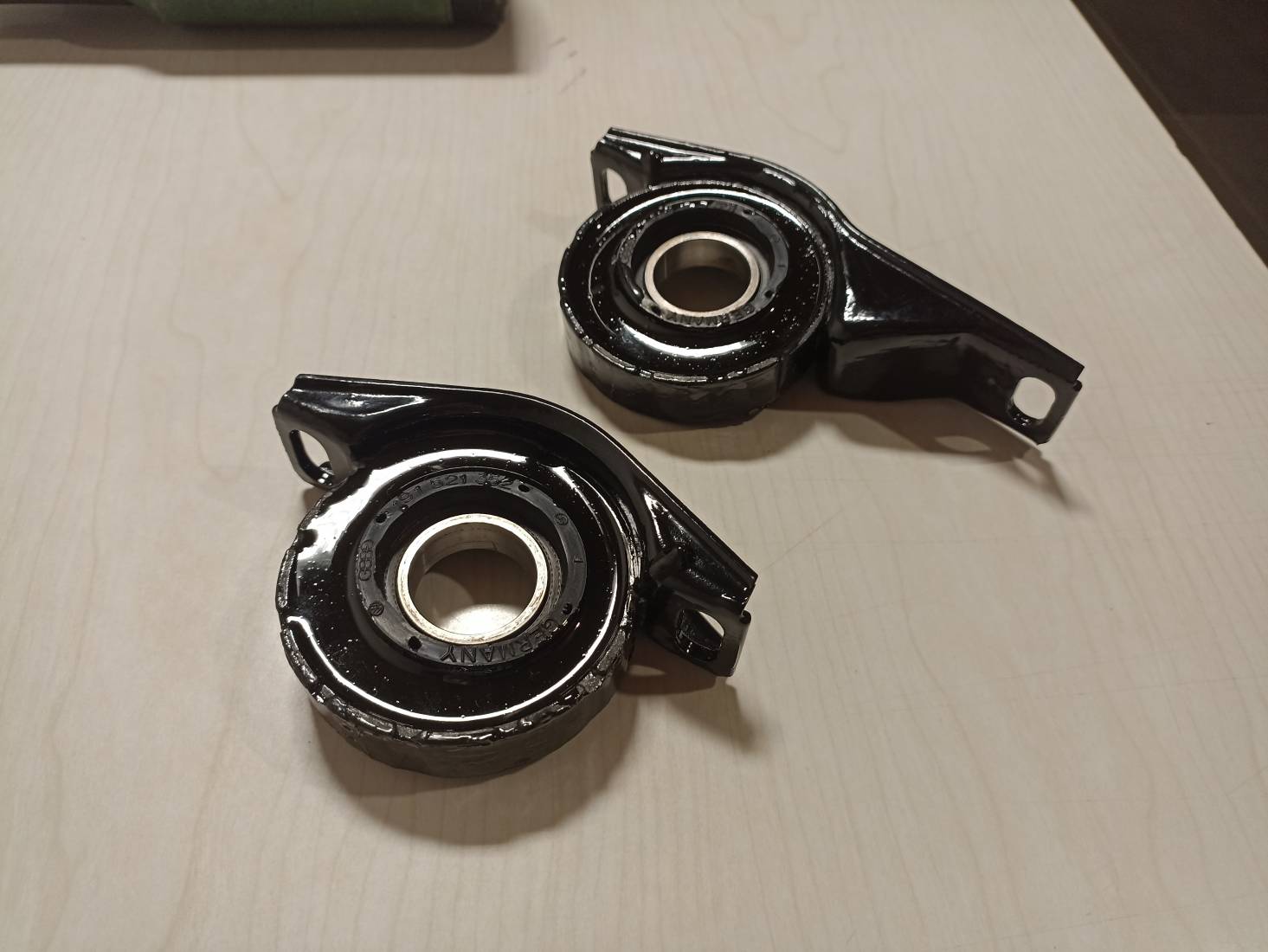

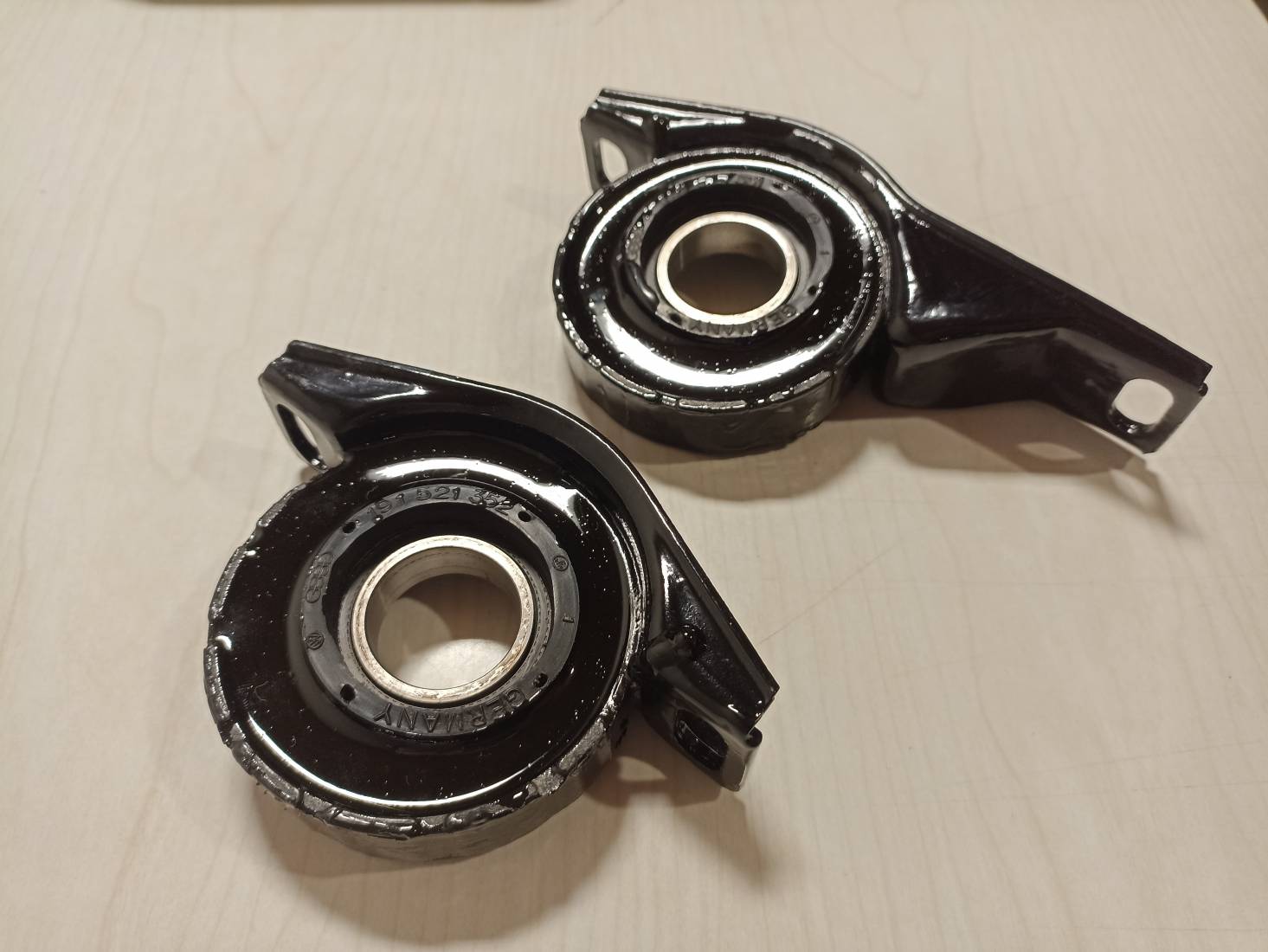

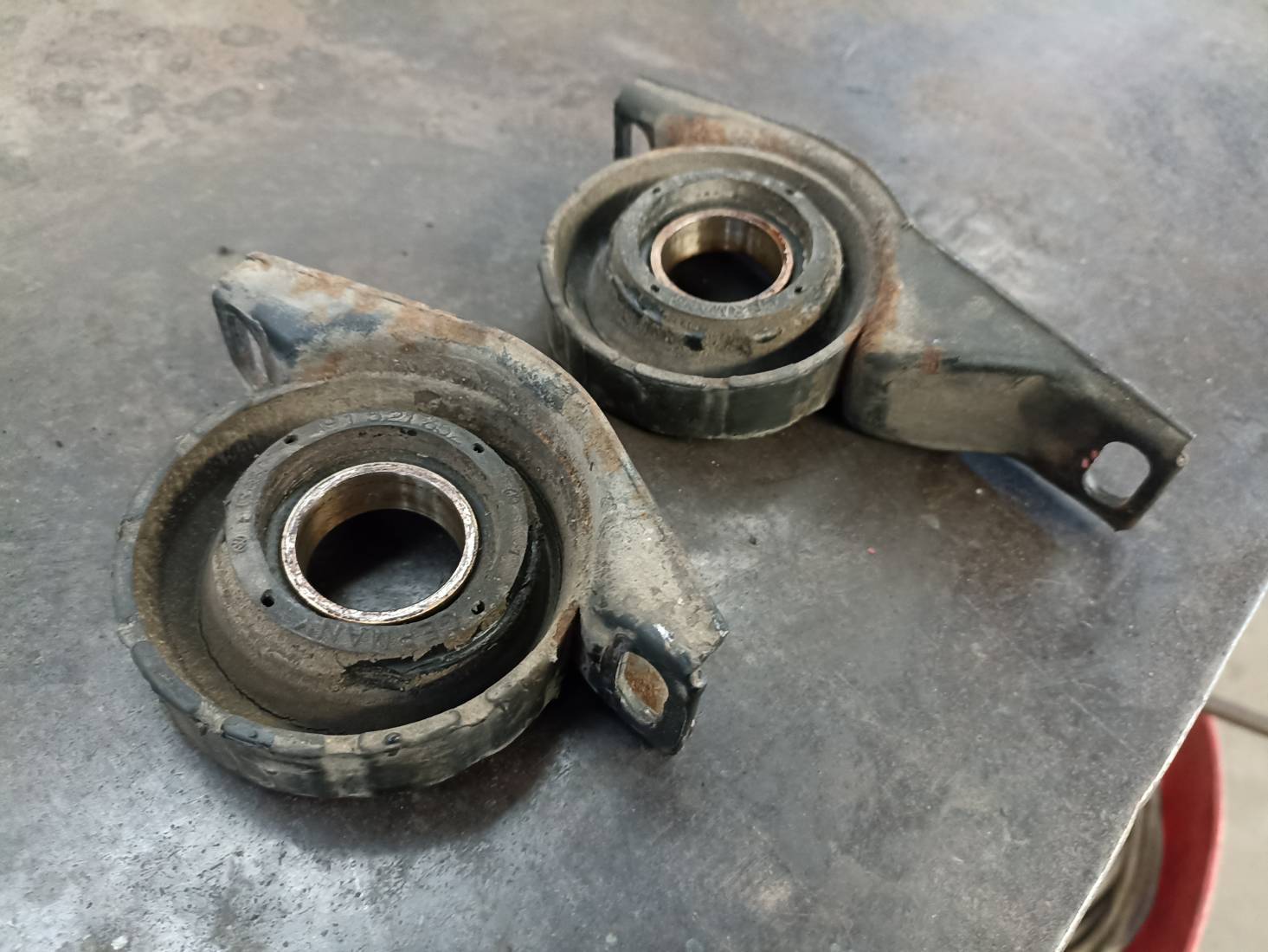

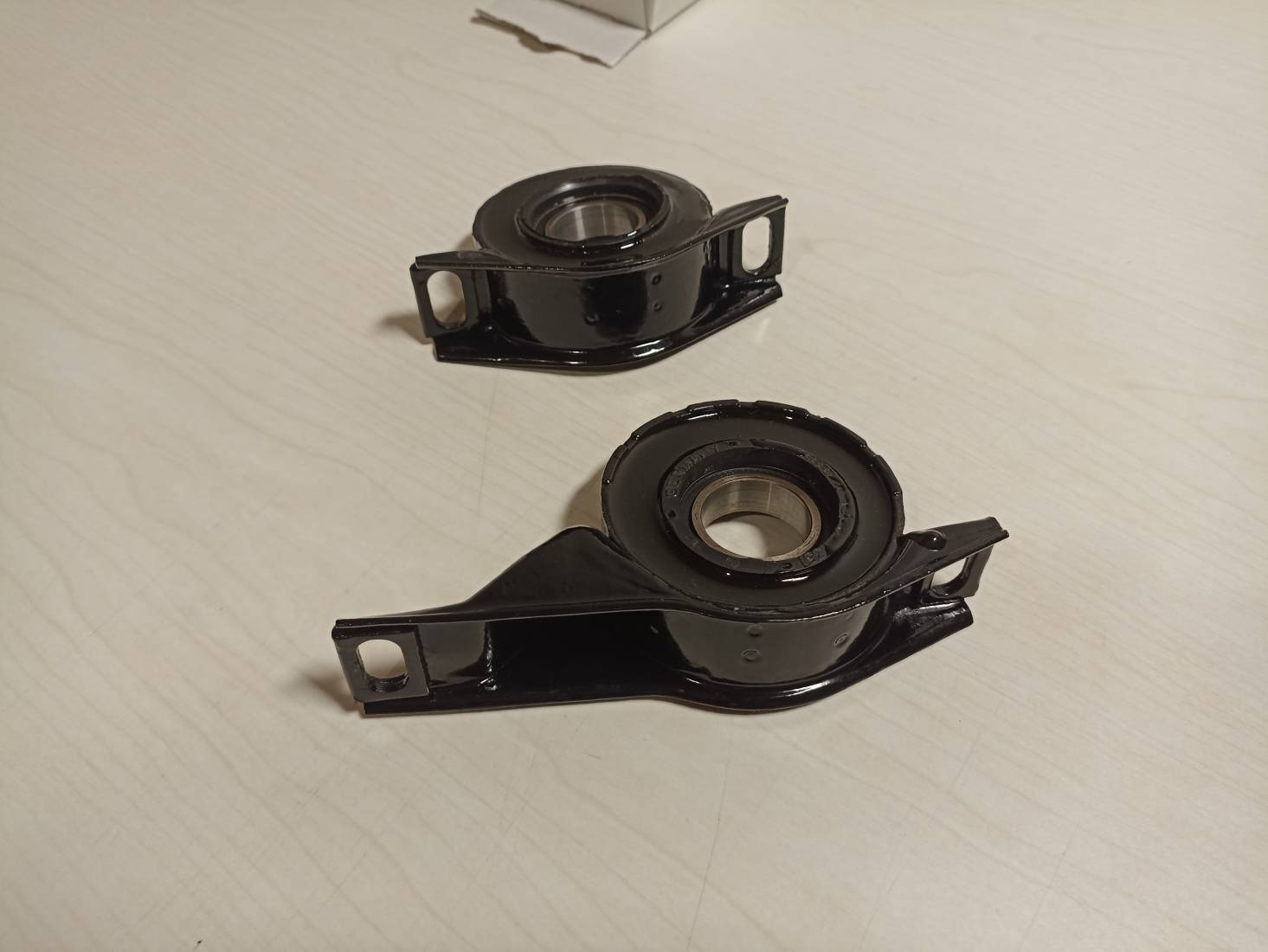

Ici encore un soucis à résoudre .. Les paliers Pièces non reproduites, assez compliquées à trouver. Un des paliers était clean, l'autre présente une fissure dans le silentbloc. Sinon les roulement s tournent très bien.  J'ai repeint correctement les armatures. Nettoyé à fond les silentblocs et collé un polyuréthane. Le résultat final est pas mal sincèrement.     |
|
G60 fire and ice
G60 rallye G60 syncro EO 16V EO 8V GTI 16v 20vT |
Golf Rallye LC5Z de Belgique 19 Jui 2022 17:58 #82198
|

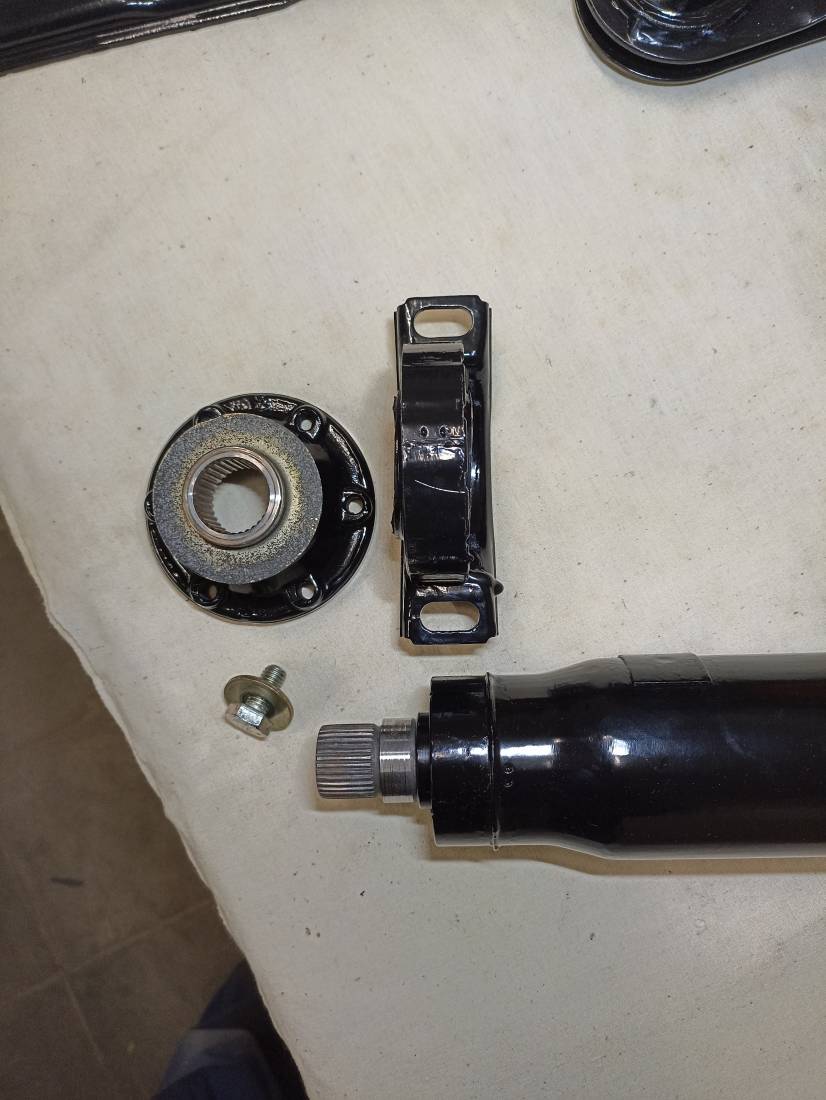

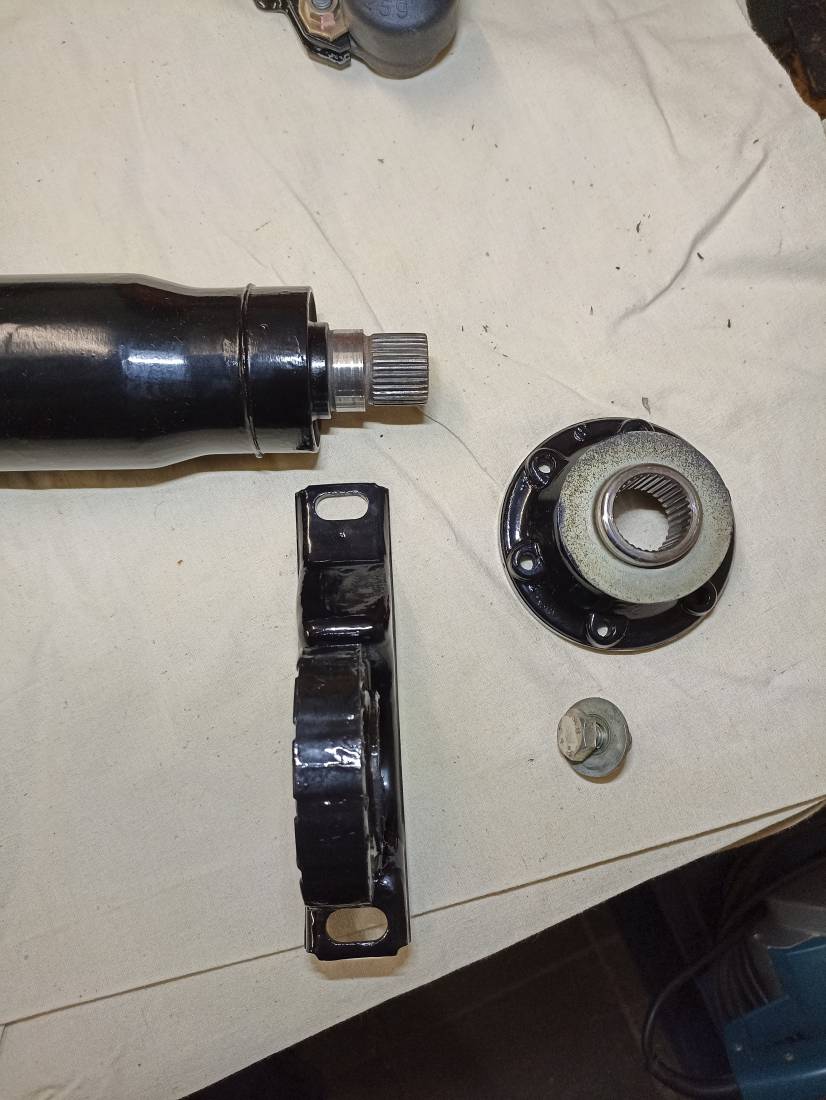

La partie centrale en cours de ré-assemblage

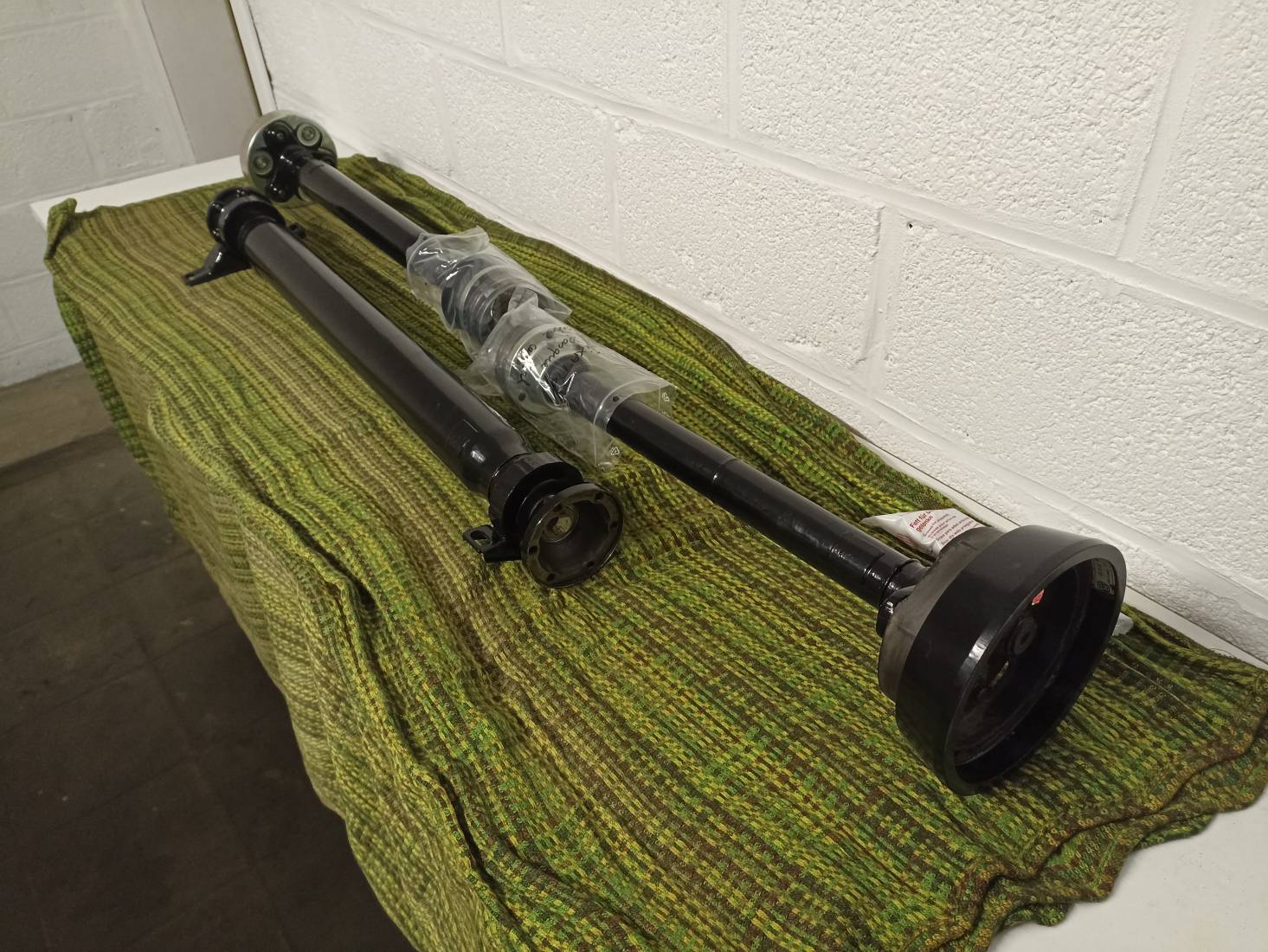

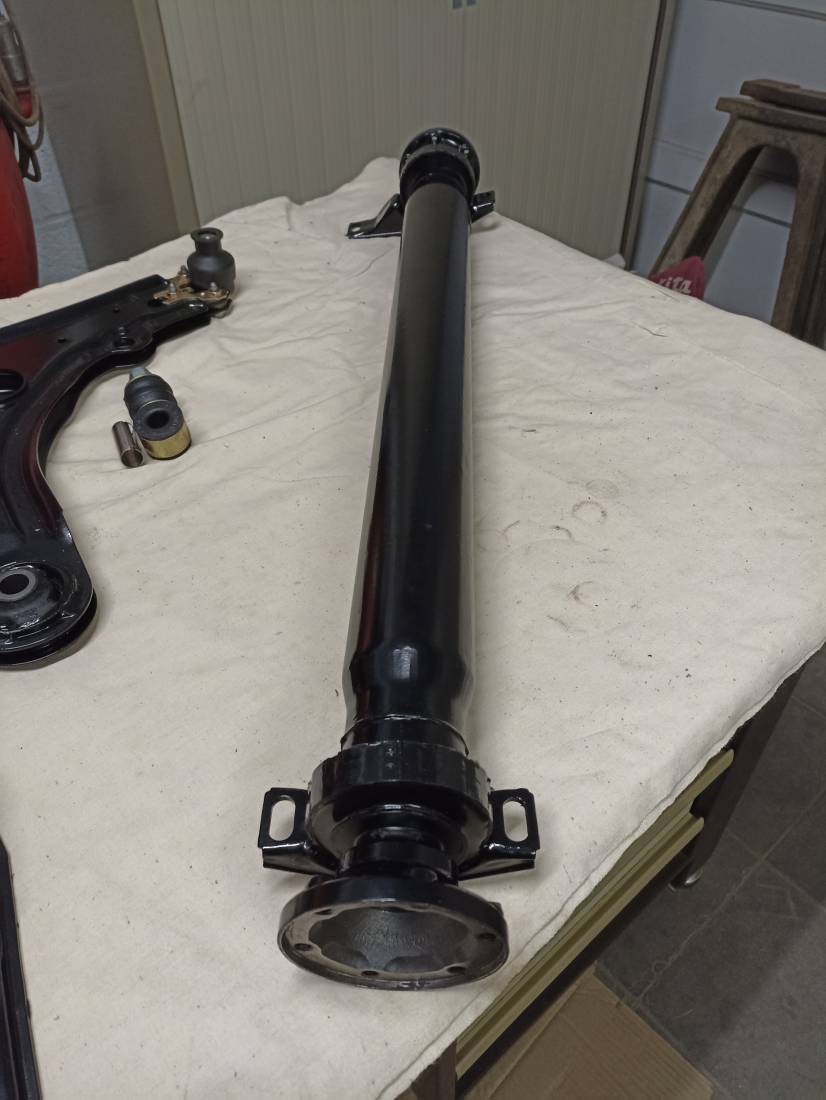

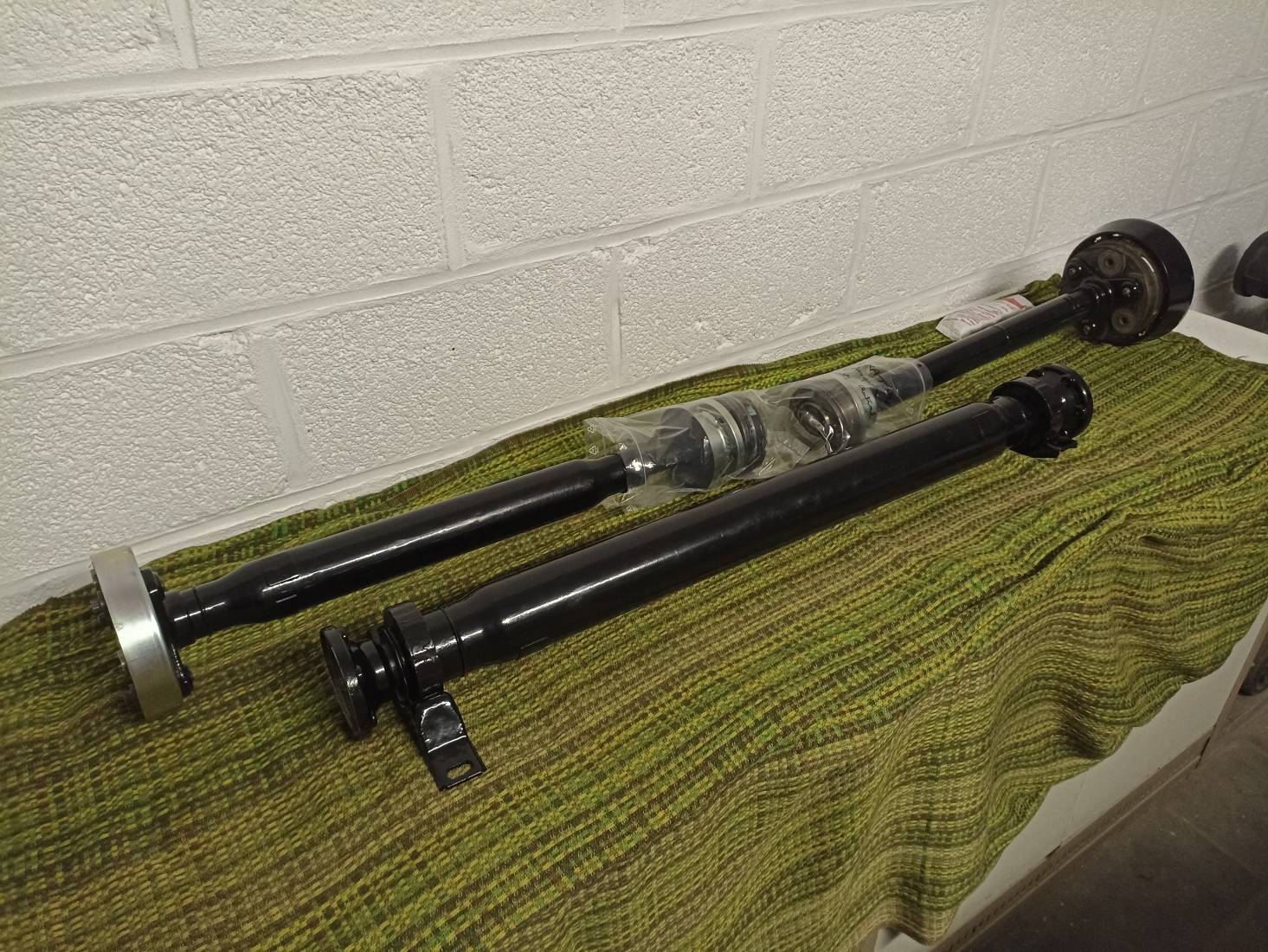

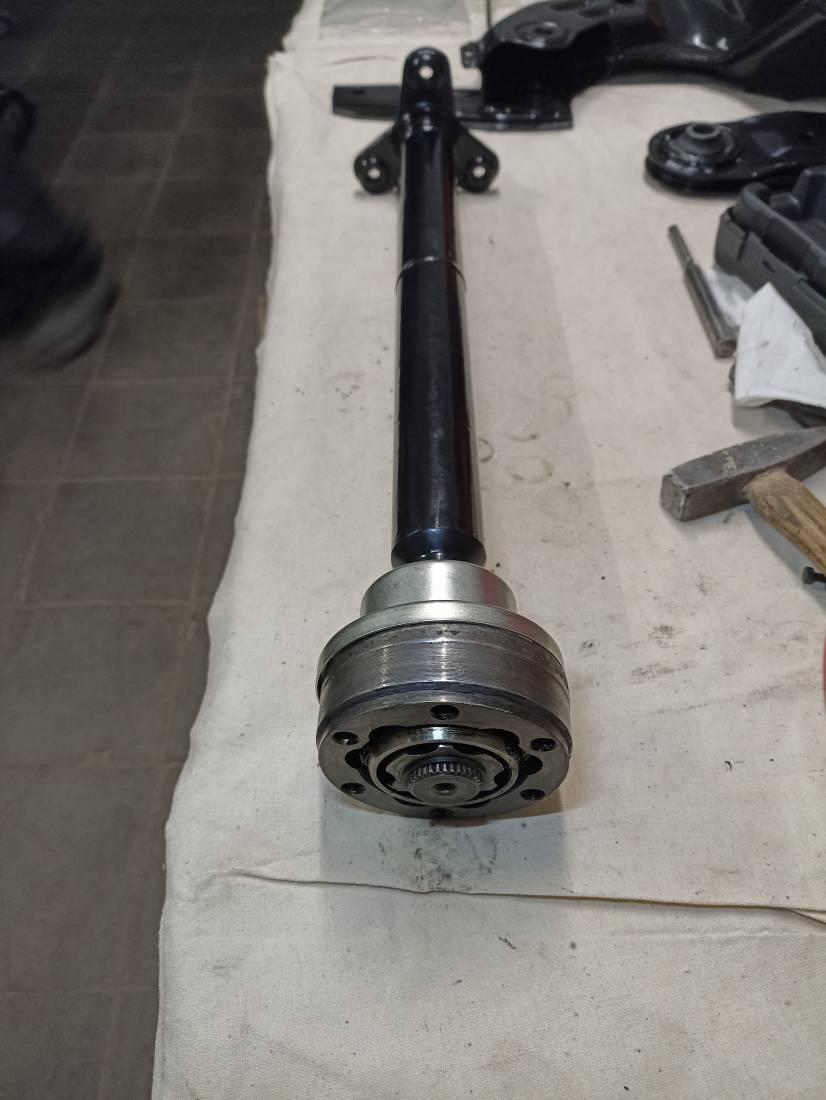

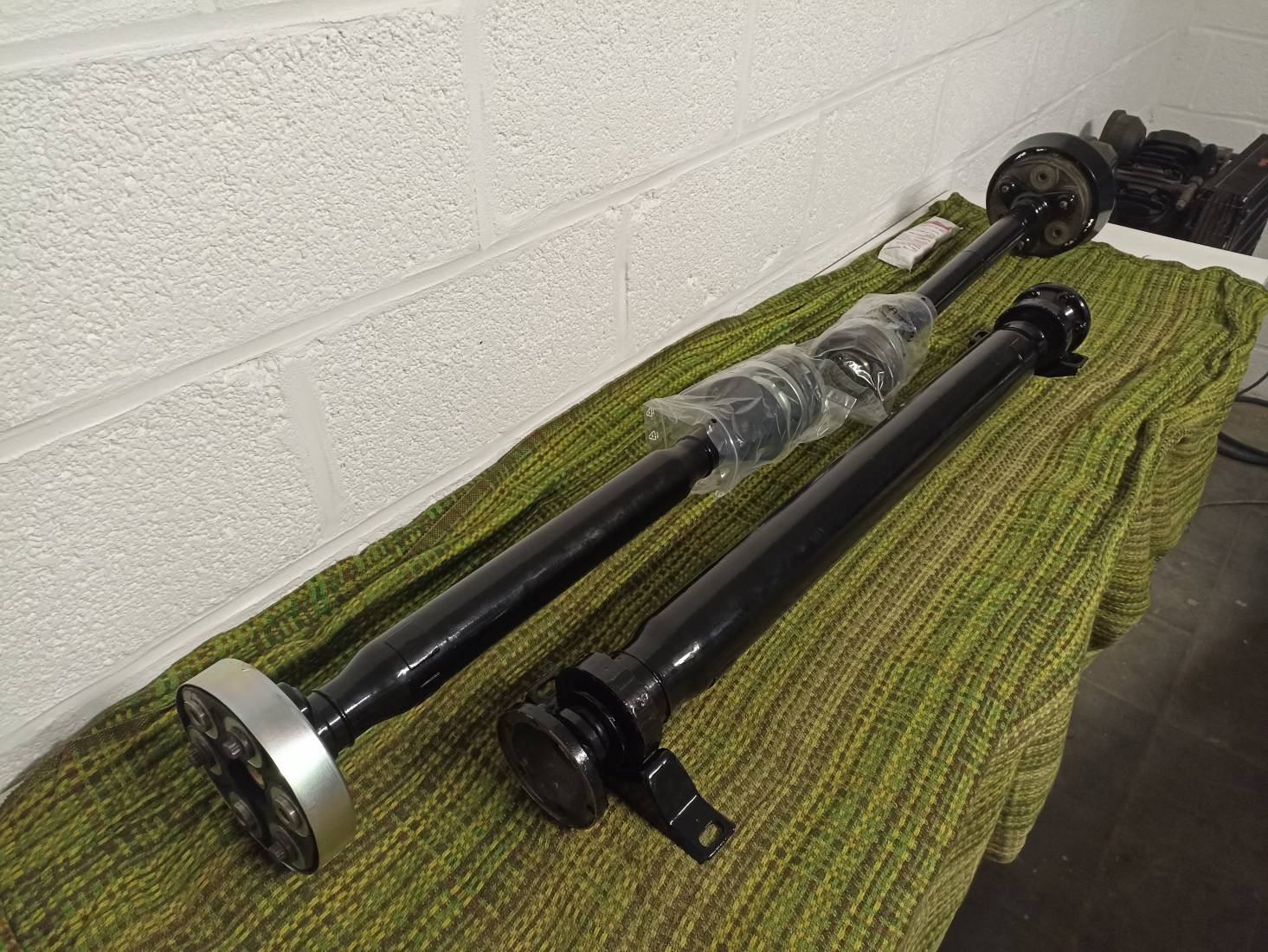

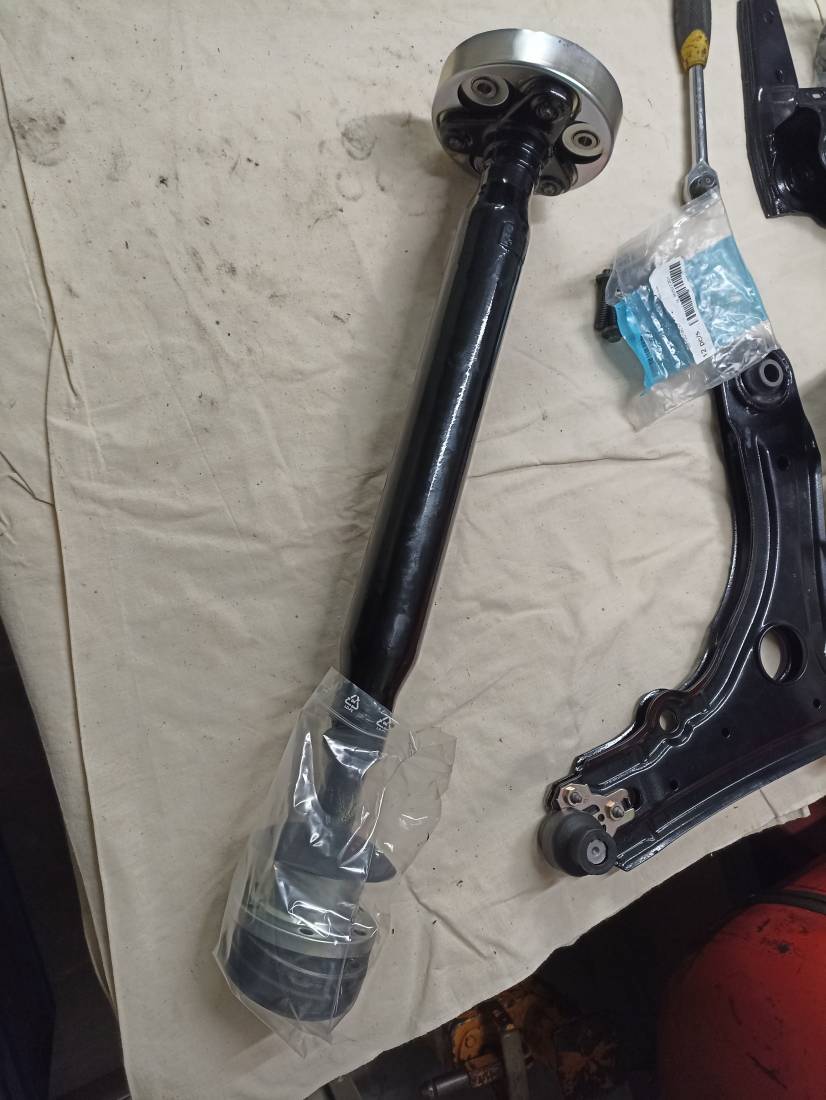

     Et l'ensemble de l'arbre fini:    |
|
G60 fire and ice
G60 rallye G60 syncro EO 16V EO 8V GTI 16v 20vT |
Golf Rallye LC5Z de Belgique 20 Jui 2022 21:47 #82215
|
C est superbe tout ça
 Vite la suite Mathieu ! |
|
Membre du G60 Classic Club France
Corrado G60 LC6V |
Golf Rallye LC5Z de Belgique 25 Jui 2022 12:43 #82235
|
très belle restauration de l'arbre
 |
|
Membre du G60 Classic Club France
- corrado g60 165000km - corrado 16s 271000km |
Golf Rallye LC5Z de Belgique 25 Jui 2022 22:15 #82241
|
Jolie taf
|
|
