SUJET : demontage et fonctionnement ceinture électrique US

demontage et fonctionnement ceinture électrique US 05 Jui 2018 18:57 #49222

  • Aze (Olivier)
  • Portrait de Aze (Olivier)
  • Hors ligne
  • Novice du G
  • Messages : 98
  • Remerciements reçus 3
aujourd'hui j ai contrôle mon lot de six moteur de ceinture électrique us
voici un peut le démontage et comment procéder au remontage

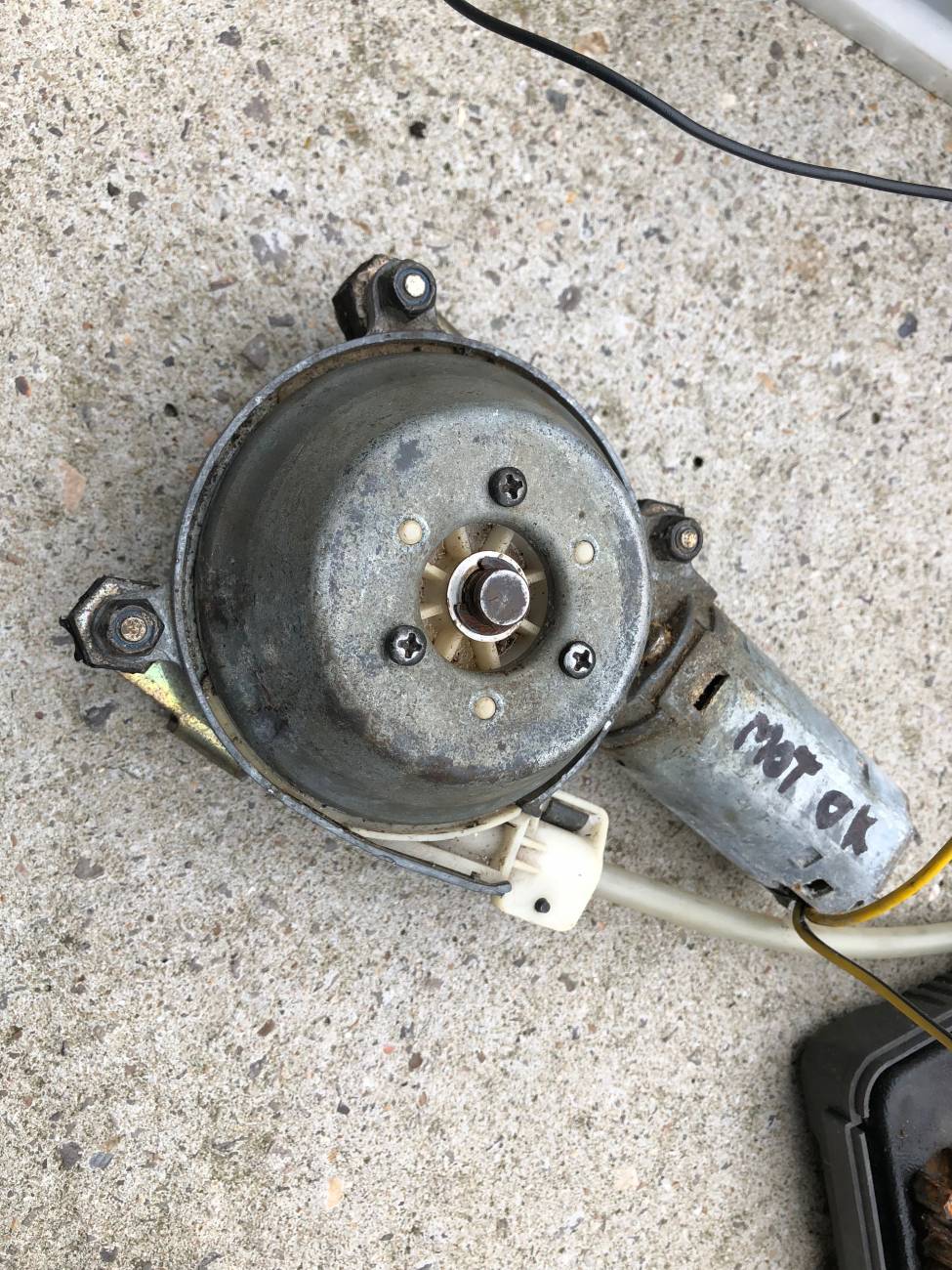

bien evidament sortir l ensemble

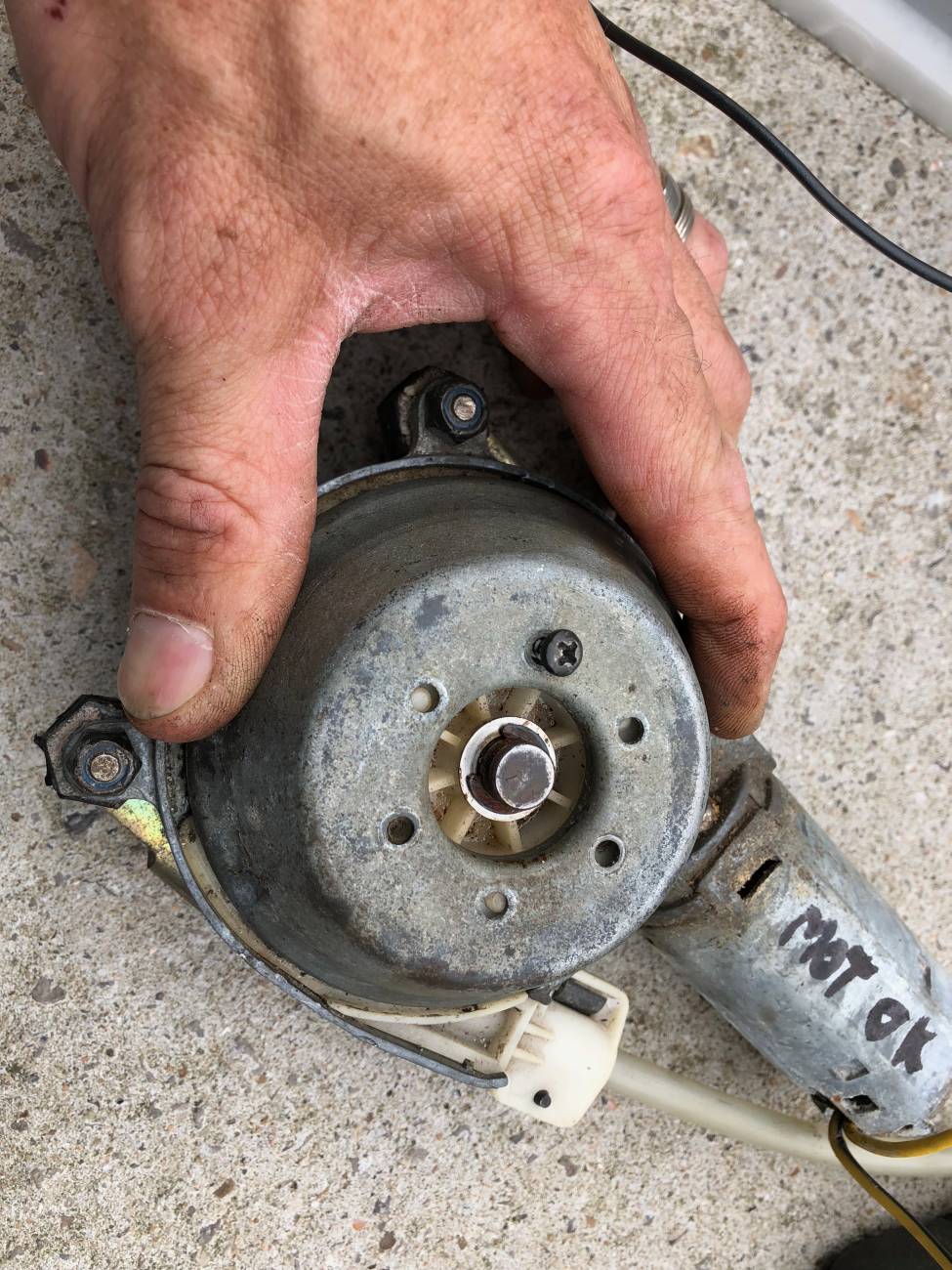

dévisser les trois de la cloche métallique

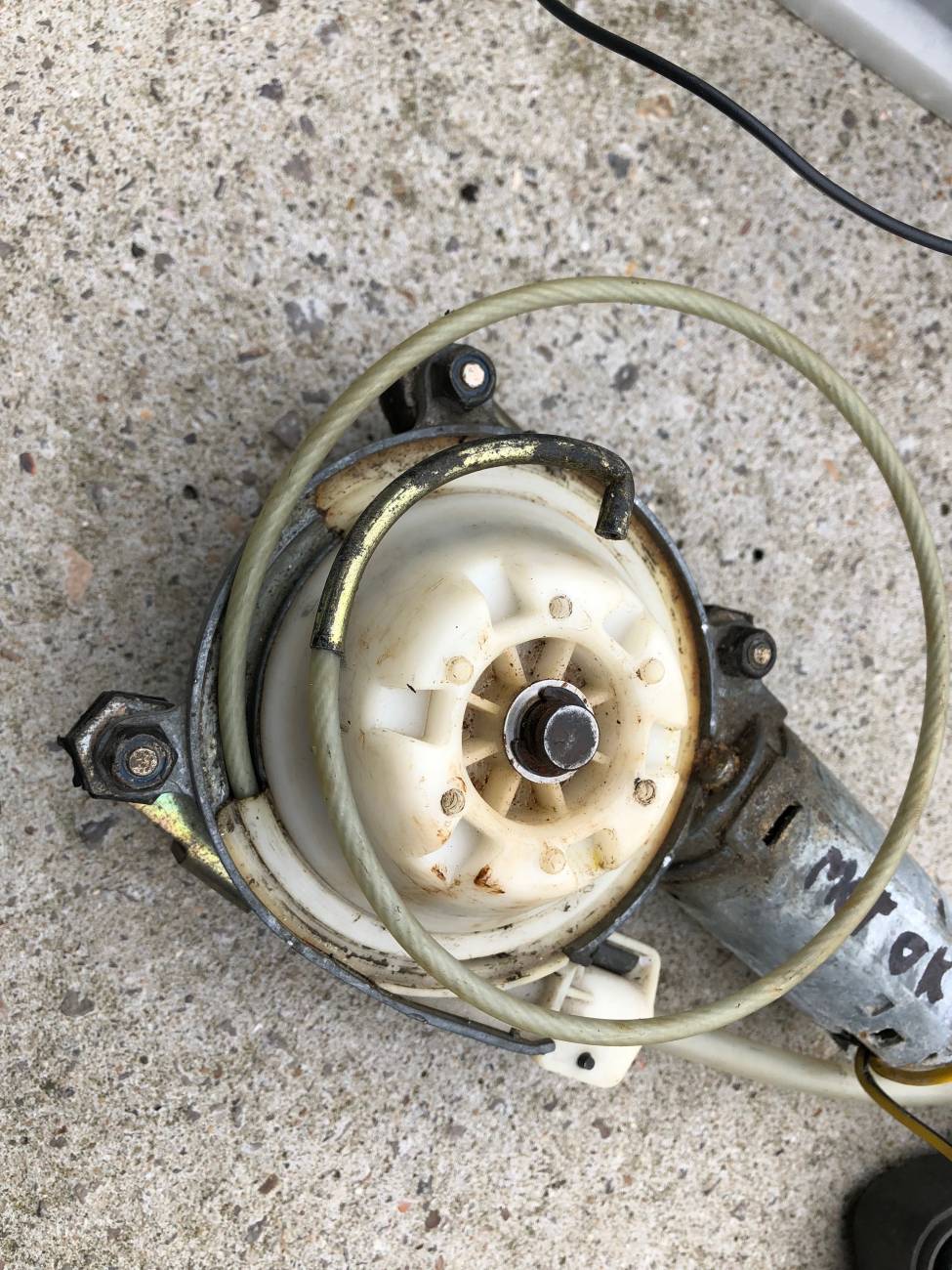

soulevez la cloche et la on entend le câble se dérouler :oops:
pas grave lol

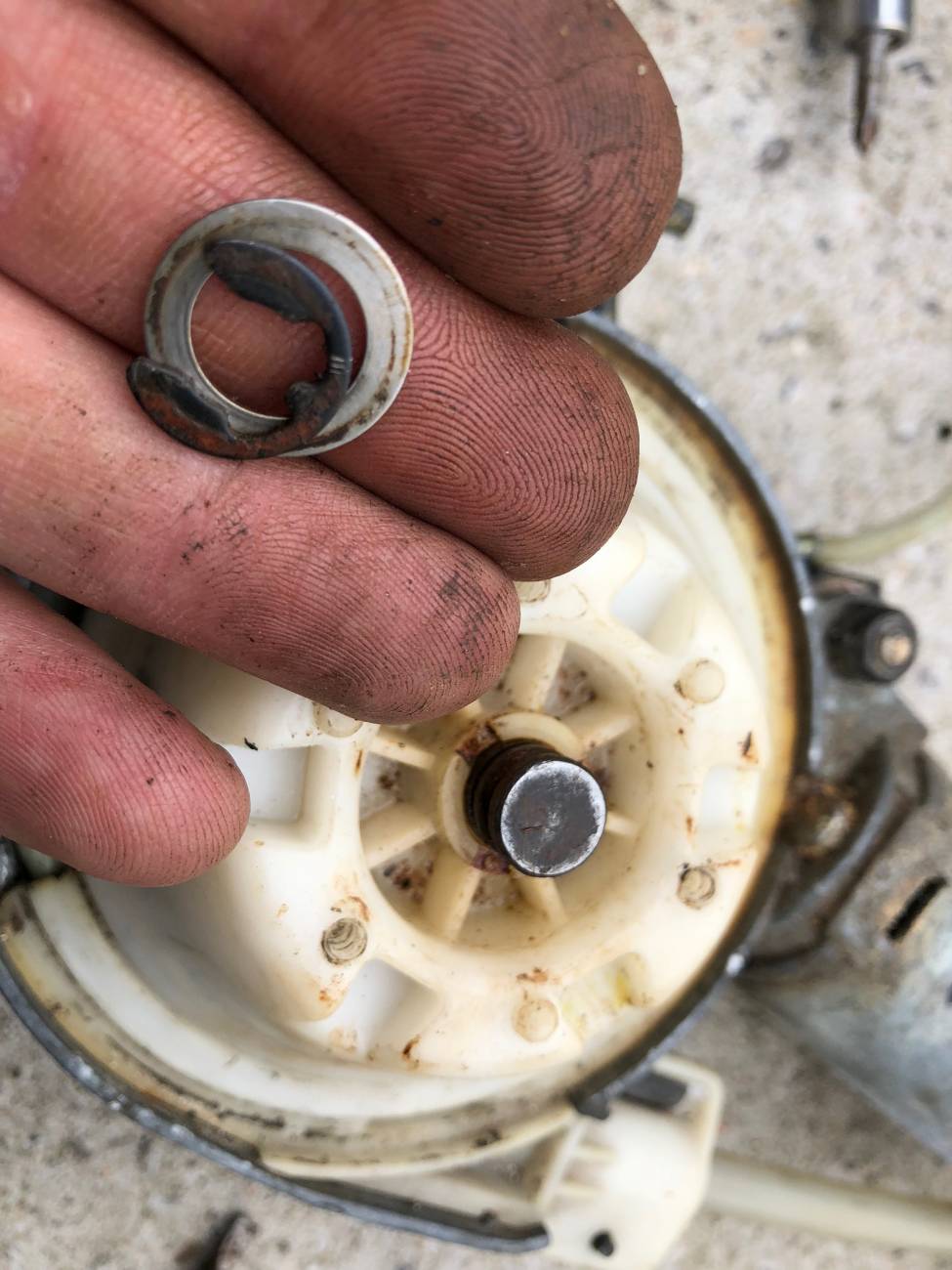

ensuite retirer le clips et la rondelle pour l extraire














bon je vous passe le phase nettoyage

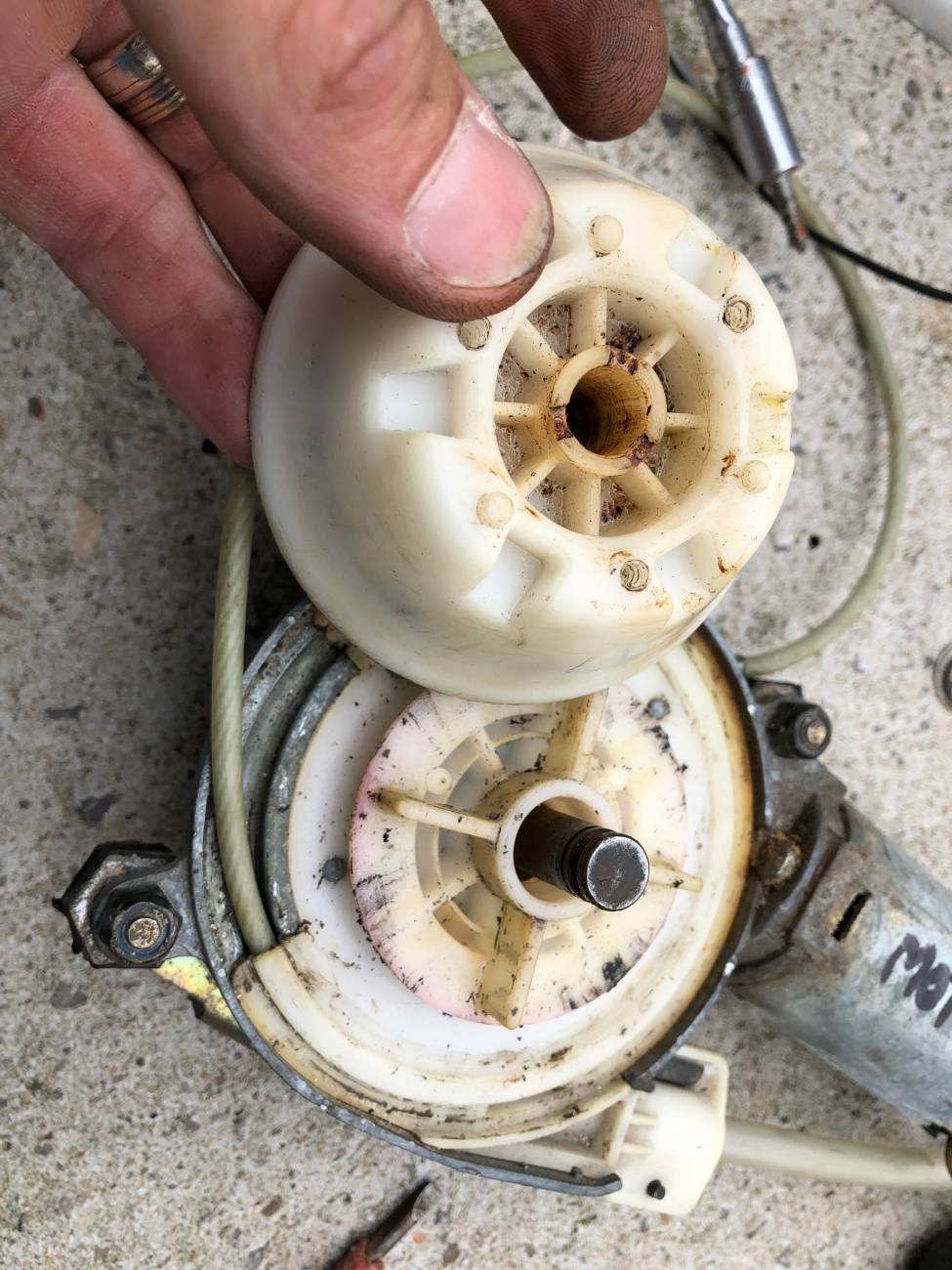

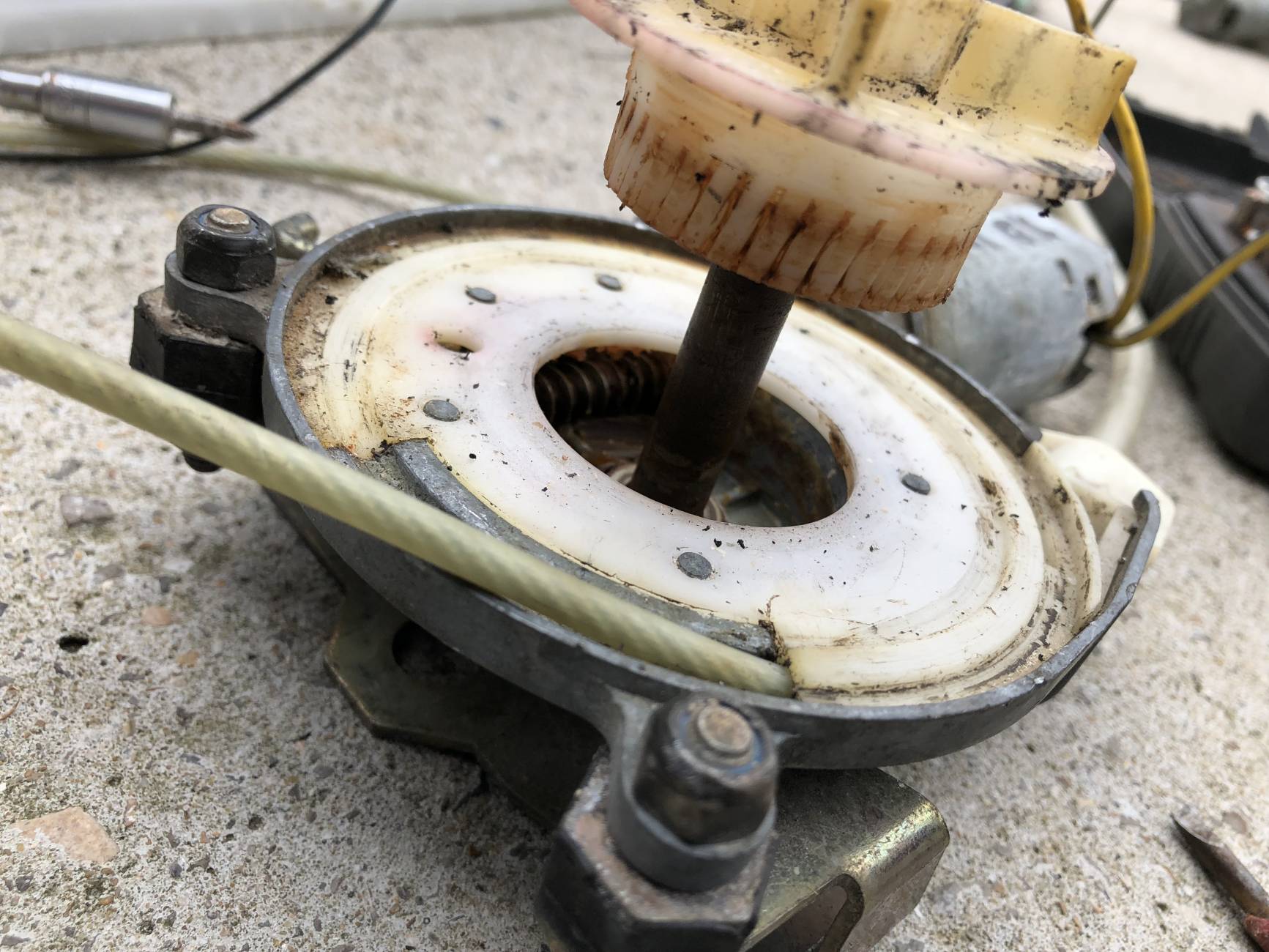

tirer sur l engrenage il sort tout seul







autant dire que la graisse ne doit plus servir a grand chose







procedure de remontage





ensuite il faut engager le câble dans l enrouleur

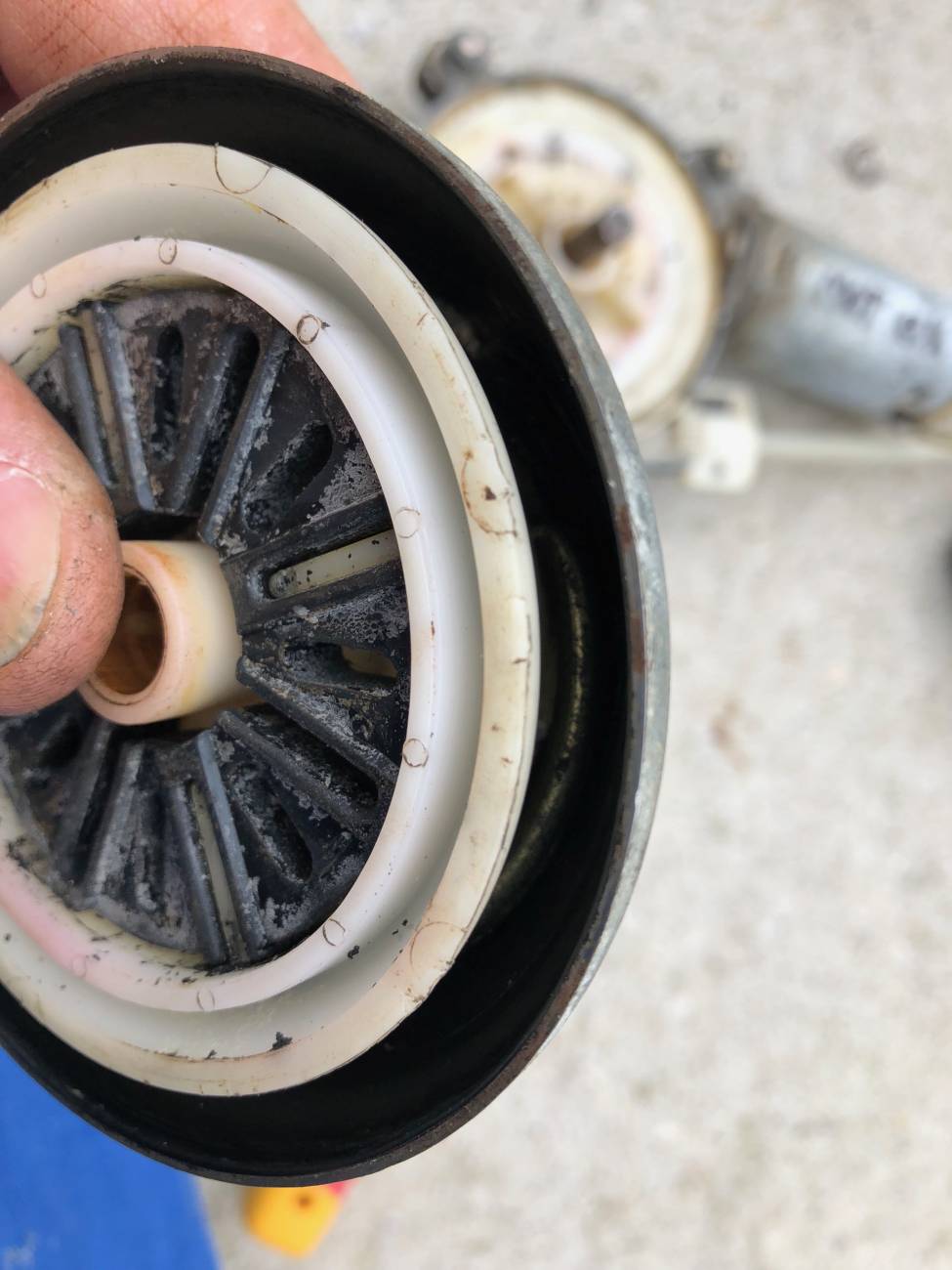

puis tant bien que mal remettre sa cloche metal dessus

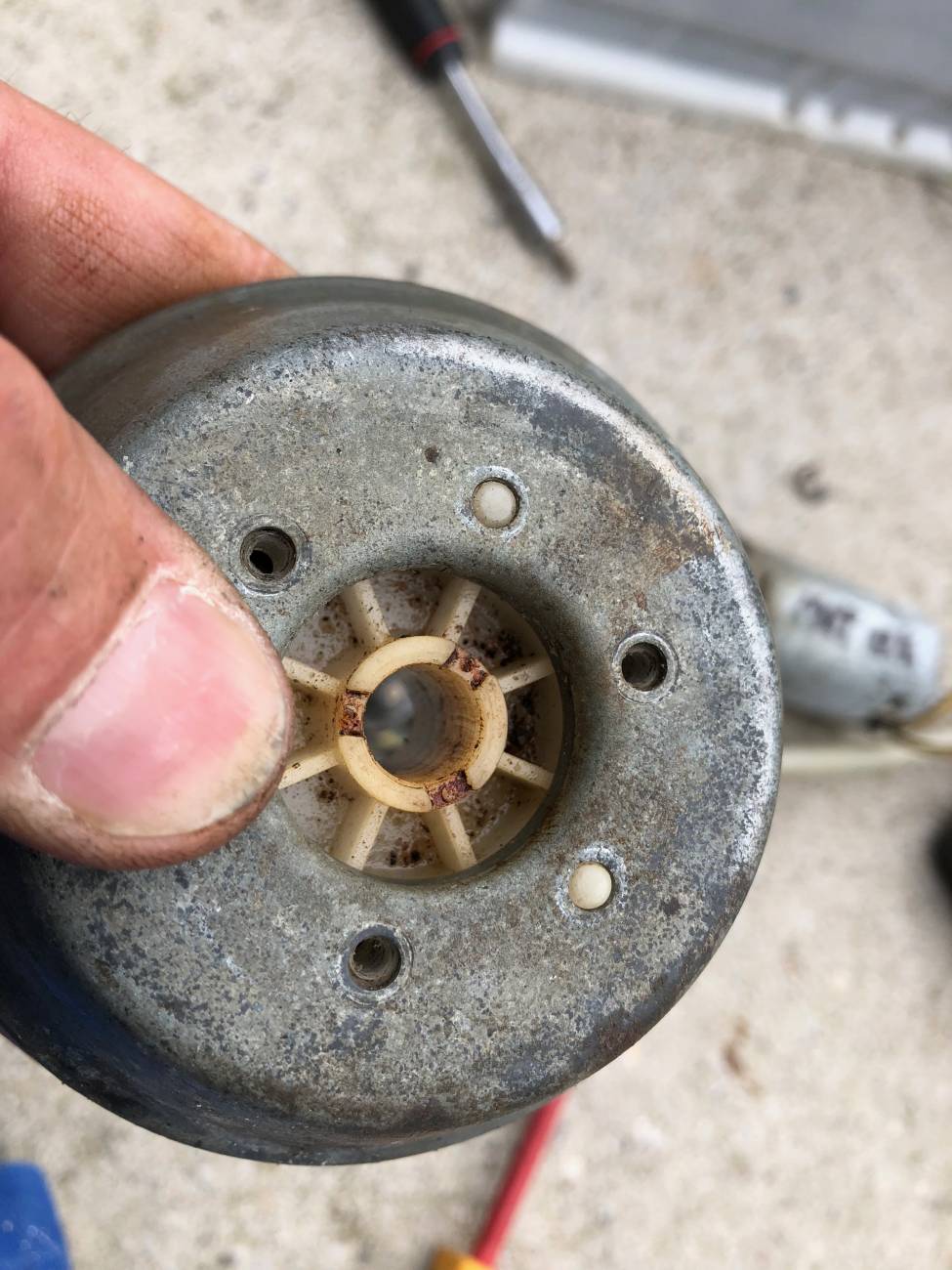

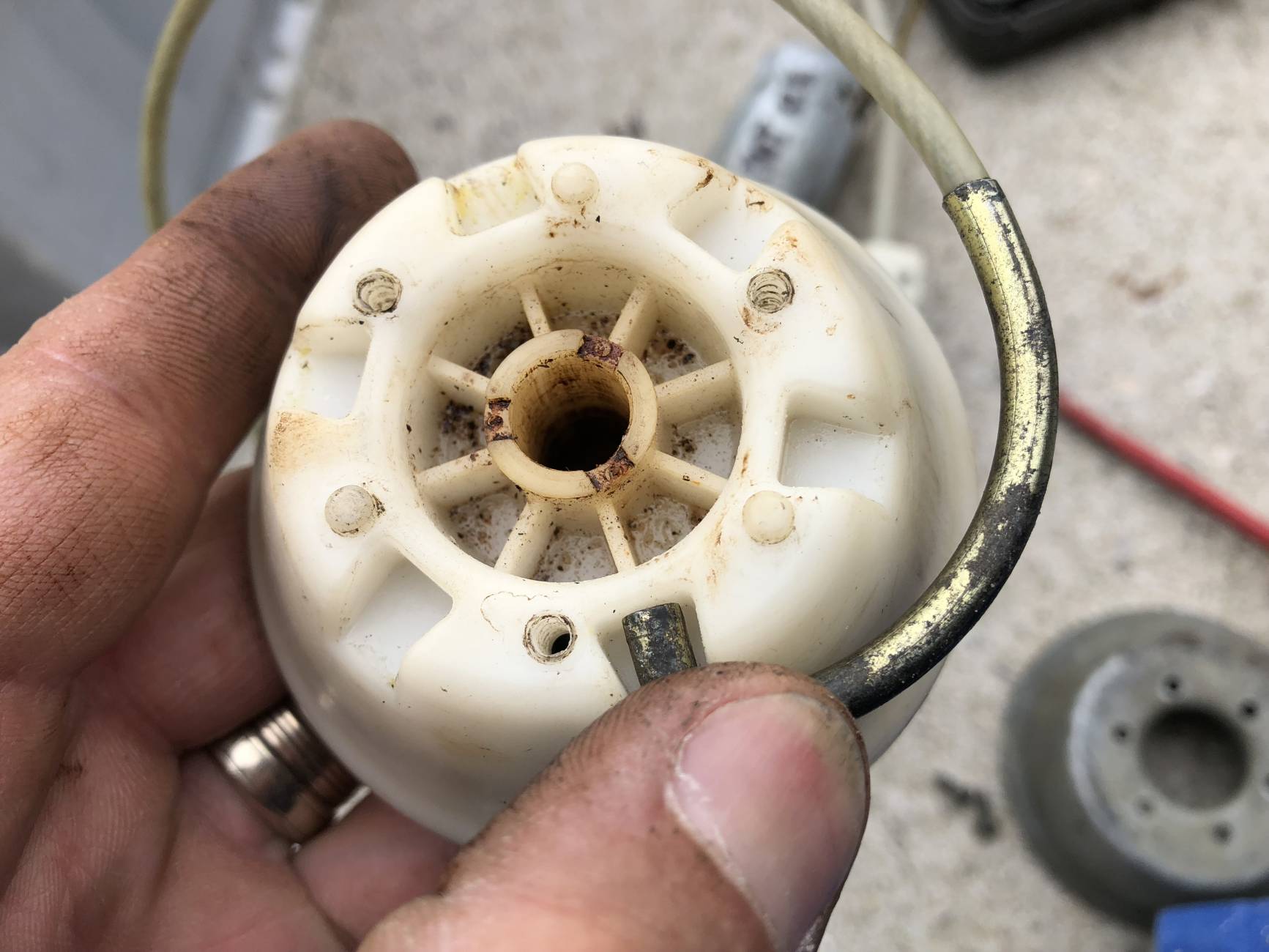

attention ils y a trois détrompeur sur l enrouleur plastique

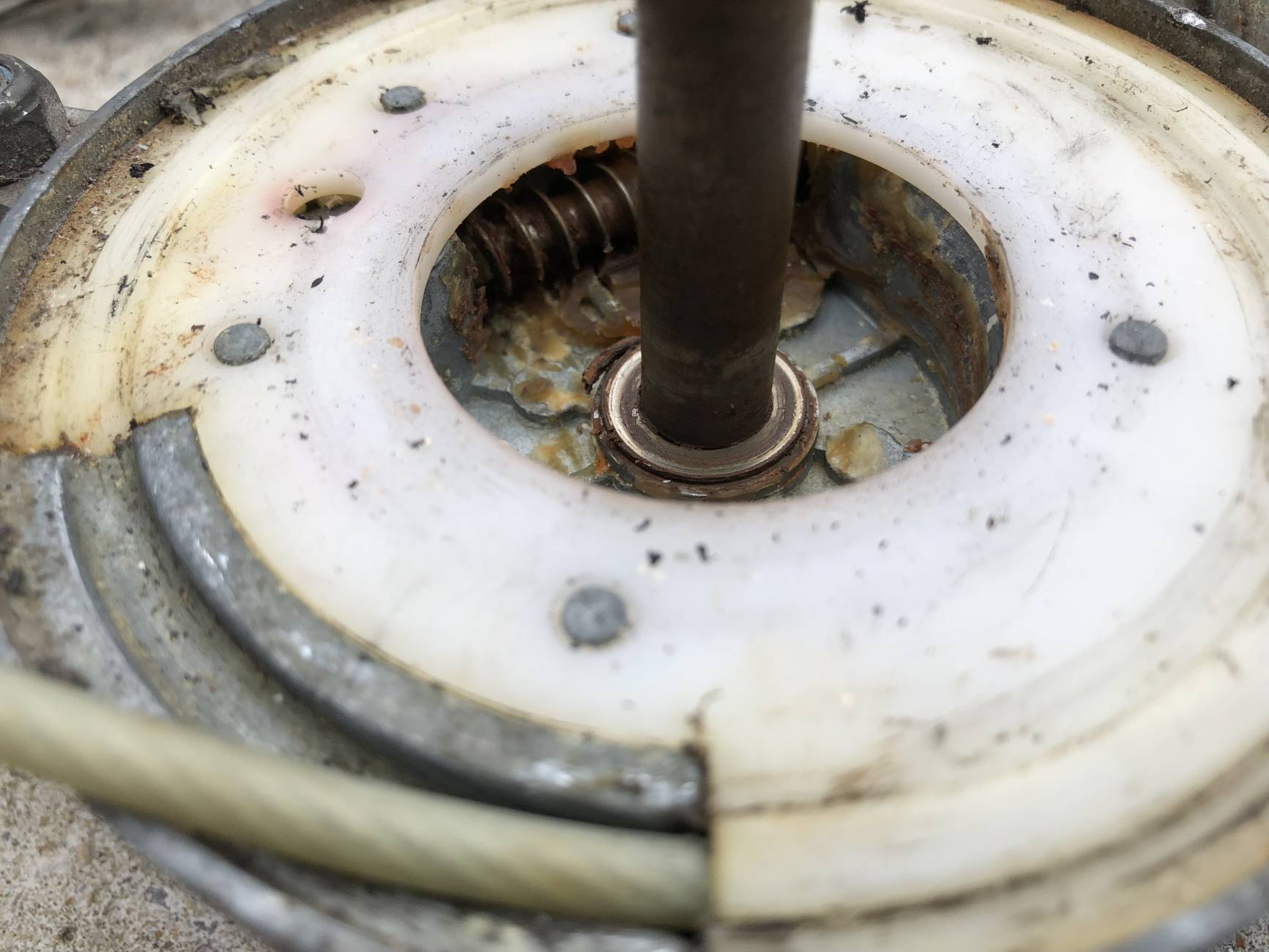

on aperçoit que le câble est bien en place

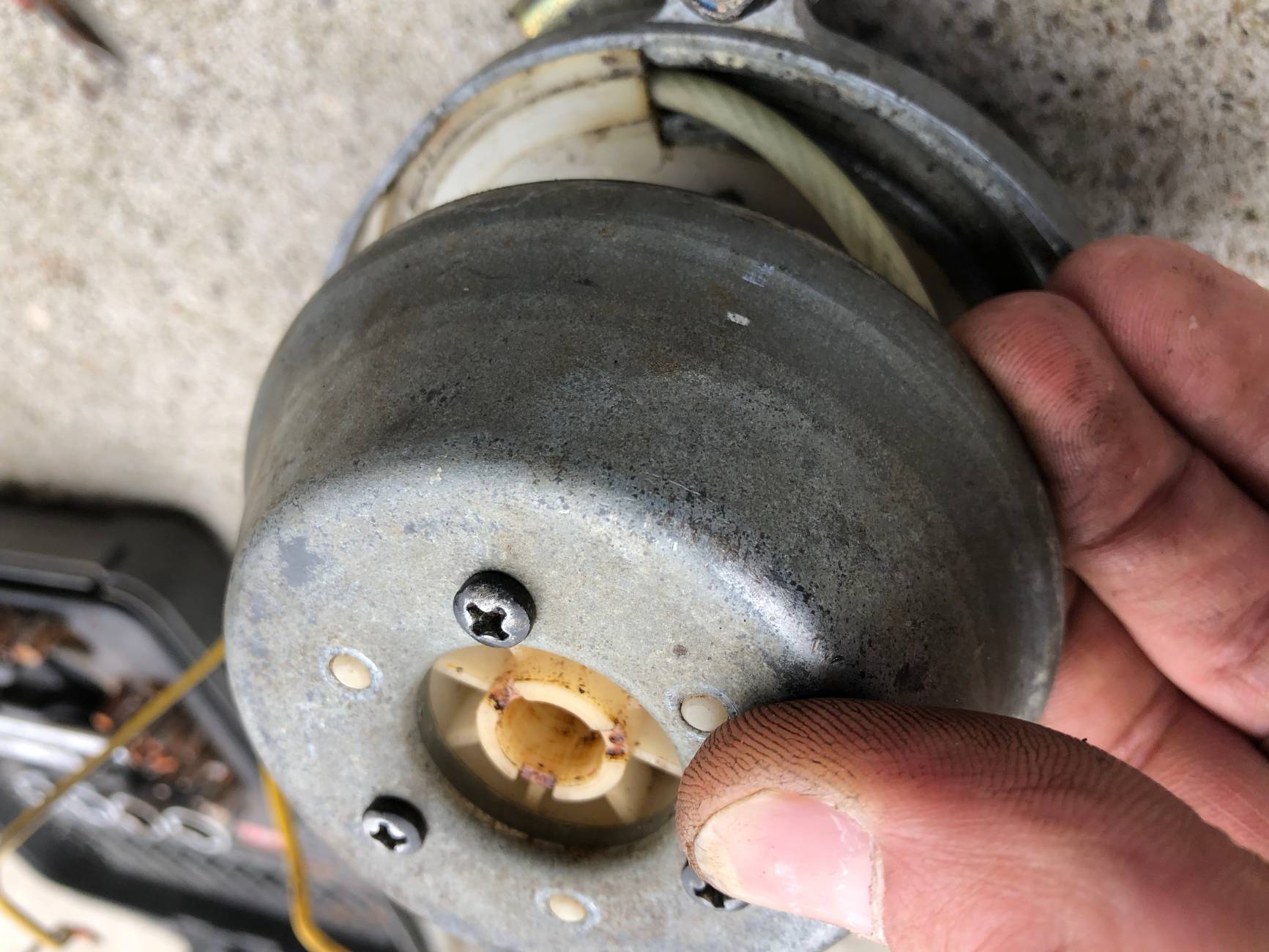

ensuite revisser les trois visses et s assurer que les trois détrompeur soit bien en place






faites glisser le reste du câble a l intérieur tout en tournant l ensemble puis l inséré sur son axe

Pièces jointes :
Dernière édition: 06 Jui 2018 10:13 par Aze (Olivier).
L'administrateur a désactivé l'accès en écriture pour le public.

demontage et fonctionnement ceinture électrique US 05 Jui 2018 20:44 #49242

Merci pour le partage :respect: .
Membre du G60 Classic Club France

Golf G60 Edition One LC3U 101000 kms
Golf 1.8L Boston LA5U 103480 kms
L'administrateur a désactivé l'accès en écriture pour le public.

demontage et fonctionnement ceinture électrique US 05 Jui 2018 20:48 #49243

  • Aze (Olivier)
  • Portrait de Aze (Olivier)
  • Hors ligne
  • Novice du G
  • Messages : 98
  • Remerciements reçus 3
j aurai souhaite que mes dernières photos se placent correctement mais?????
Je n y parviens pas
L'administrateur a désactivé l'accès en écriture pour le public.

demontage et fonctionnement ceinture électrique US 05 Jui 2018 20:51 #49244

C'est à toi de les tourner et de les enregistrer ( une seconde fois ) dans le bon sens , sinon très souvent c'est traité comme la photo a été faite ( cad , pas forcément a l'endroit :unsure: :angry: :( ) .

Editr : tu peux les réenregister sur ton PC et rééditer ton message ;) ... avec les photos dans le bon sens B) .
Membre du G60 Classic Club France

Golf G60 Edition One LC3U 101000 kms
Golf 1.8L Boston LA5U 103480 kms
Dernière édition: 05 Jui 2018 20:53 par Npng77 (François).
