Hello qui peut me dire ou trouve t on la correspondance des chiffres encadrés sur un schéma, exemple :

Les chiffres encadrés dans un rectangle signifient que la continuité ou le câble indique qu’il se poursuit sur le numéro indiqué tout en bas du schéma

Exemple : numéro 6 encadré se reporter sur la page où figure le numéro 6

Ligne de chiffres tout en bas du schéma

Bref je sais pas si c’est clair

merci j'ai compris

Donc la masse qui part du digifant va à la borne negative de la batterie :

Un peu comme Jérémy , tu parles de quels chiffres Alex ? .

Ceux du bas de schéma ? , ou les autres ? .

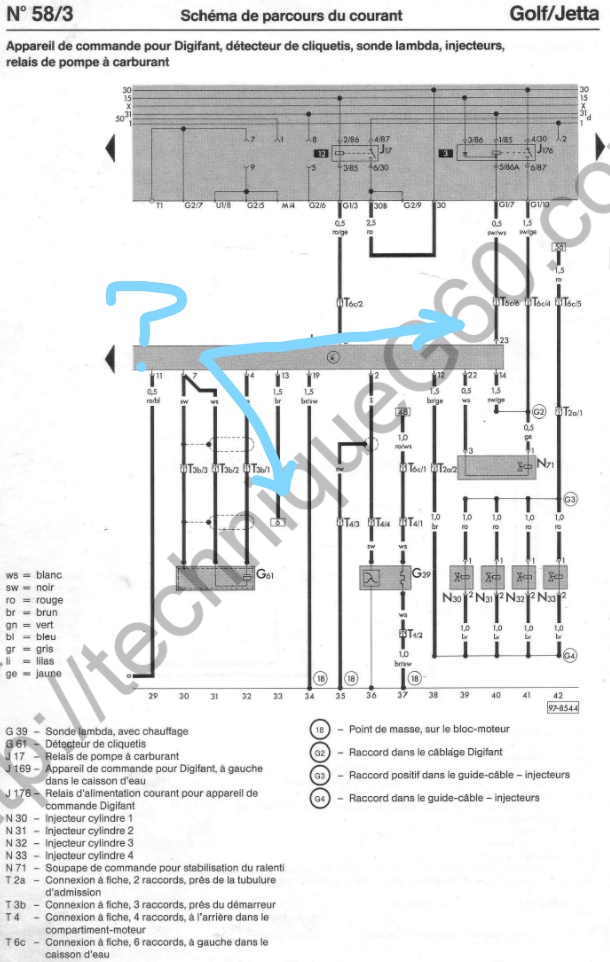

Pour les exemples que tu donnes , les chiffres autour de K ( le calculateur ) , sont les chiffres/emplacements que tu retrouves sur le connecteur de calculo .

Ainsi , le fil de 1.5 de diamètre , emplacement n°13 sur le connecteur de calculo et de couleur marron , est pour la masse ... et cette masse se trouve dans le faisceau , là ou plusieures masses sont reliées entre elles .

Le fil de 0.5 de diamètre , emplacement n°23 sur le calculateur et emplacement G1/7 sur la boîte a fusibles , est de couleur noir/blanc , et c'est un fil d'alimentation du calculo , venant du relais J176 ( N°30 ou 32 ) , emplacement n°3 .

yul (alex) écrit:
Oui , et cette masse est partagée avec la masse sur la boîte de vitesses .

Attention Alex , car des masses calculo , il y en a 4 , mais une seule va à la batterie ... regardes le premier schéma que tu as posté ... rien que la lambda en possède 2 ... et les deux autres masses calculo sont emplacements n°13 et 19 sur le connecteur de calculo .

Pour ma part ( et d'après le schéma ) , je dirais que la masse batterie , c'est le fil , marron/noir , emplacement N°19 sur le connecteur de calculo et n°34 sur le bas de schéma .

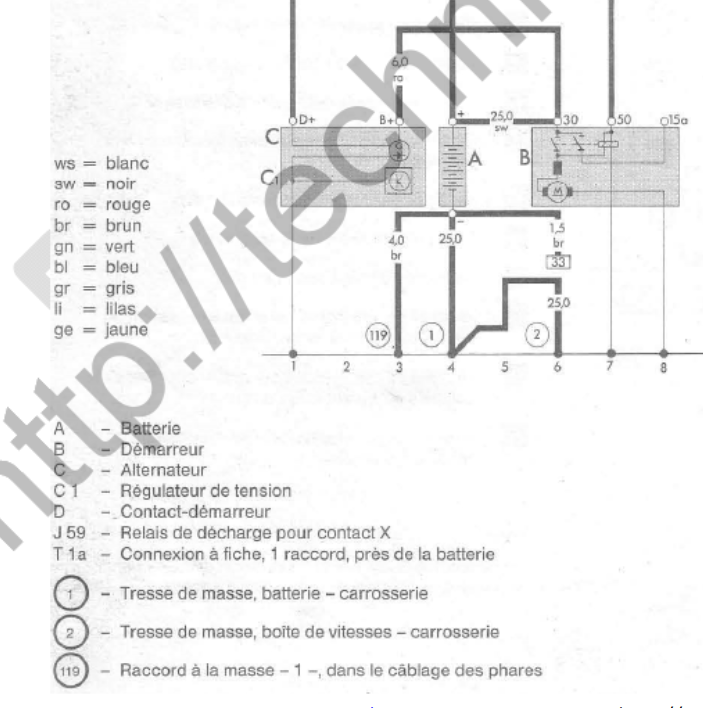

C'est pour le principe quand tu voit le carré avec 6 cela veut dire que la ligne de courant continu sur le shema avec la ligne du bas avec le 6, et dans l'autre send sur le shema de la batterie tu voit le carré avec 33 que tu voit sur le shema avec le carré 6:






Et on voit bien que le fil doit etre directement sur la batterie et non sur la boite

Entièrement d'accord avec ce raisonnement ... mais observe que (1) et (2) ( ou 4 et 6 pour le bas de schéma ) , sont reliés entre eux en 4 ( tresse de masse batterie ) , sur la masse de boite de vitesses ( en 6 ) .

Autrement , oui , on s'est bien compris ... [33] correspond bien à la masse batterie du calculo qui vient du pin de connecteur calculo , emplacement n°13 .

La masse du pin emplacement n°19 sur le connecteur de calculo , doit être une des masses sur côté de culasse ... car le (18) , indique ( d'après le schéma ) une masse sur bloc moteur .

Je l'ai encore relu aujourd'hui sur quelques groupes ou je sois sur FB ... la première cause de "flash"/grillage de calculo Digifant ... ce sont les masses ! .

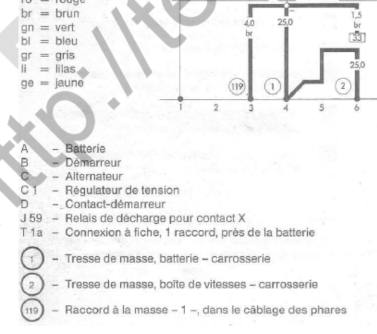

Alors le 4 est le plot derriere la batterie et le 6 est le plot sur boite :




D'ailleurs on voit bien le fil qui vient de 33 alle directement sur la borne - de la batteire comme le fil 4mm² qui vient des phares.

POur les autres masses oui je suis d'accord

yul (alex) écrit:
Oui .
