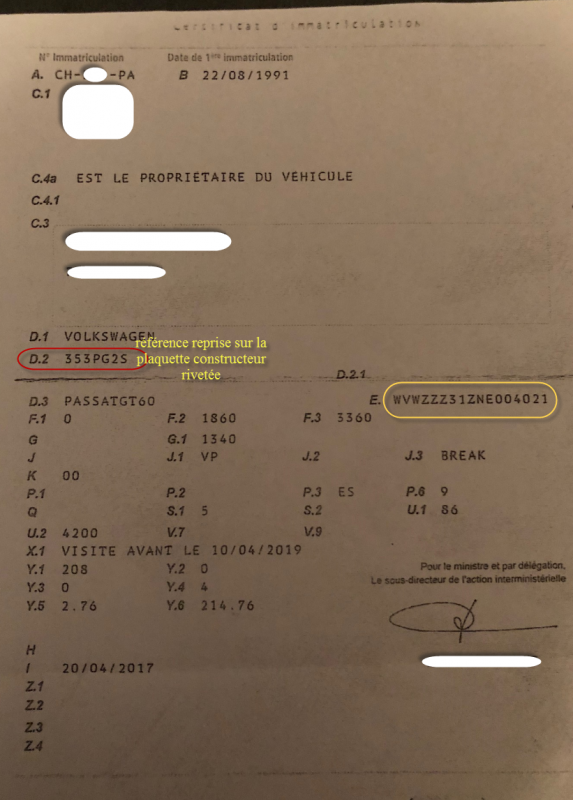

Voici ce qui va permettre l'identification de votre Passat, infos à regrouper aussi avec la Carte grise (numéro de châssis, type, etc ...)

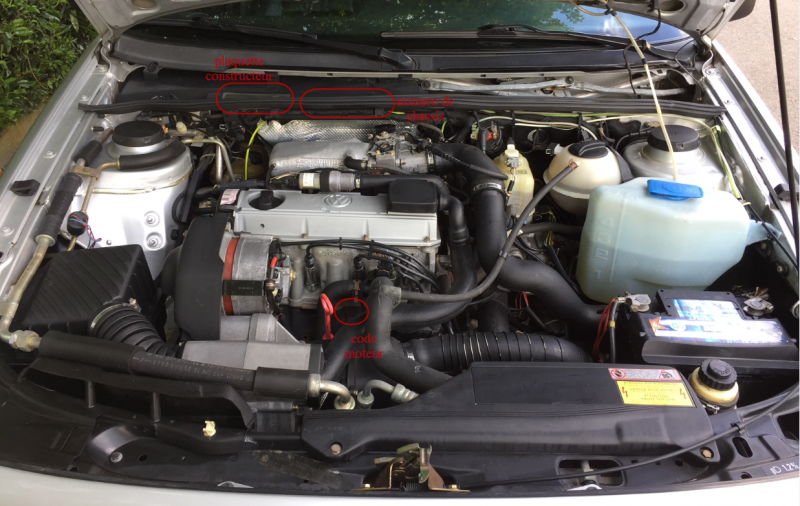

Les emplacements des diverses étiquettes/codes :



En détail:
Numero chassis:



*WVW ZZZ 31 Z N E 004021*
- WVW = fabriquant Volkswagen
- ZZZ = lettres de remplissages qui n'ont aucune signification
- 31 = Type de voiture : Modèle Passat
- Z = Lettre de remplissage
- N = Année-modèle du véhicule : Année 1992
K : 1989
L : 1990
M : 1991
N : 1992
P : 1993
R : 1994
S : 1995
E pour Usine Emden
P pour l'usine Mosel
Les Passat B3 furent uniquement construite dans les chaines de montages "Emden" et "Mosel".
- 024975 = N° de série de la voiture

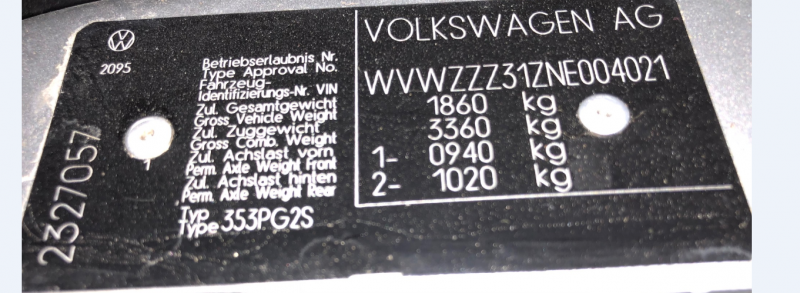

La plaque de production usine




La plaquette constructeur reprend le numéro de châssis, dont on a vu la signification plus haut, puis :
PTAC (Poids Total Admissible en Charge) = 1860kg
PTRA (Poids Total Roulant Admissible) = poids total d'un ensemble, exemple voiture + remorque = 3360kg
Poids sur Essieu avant = 940kg
Poids sur Essieu arrière = 1020kg
En bas à gauche, en petit, on a le type de carrosserie :
353 = Passat
PG = Type Moteur
2S = type de boite de vitesse, on va y revenir plus bas.
2327057 = 23 nombre de semaine – 2 deuxième jour de la 23eme semaine et 7057 le nombre de véhicule sortis d'usine ce jour-là. Cette référence est reprise dans l'étiquette du coffre ou sur le carnet d'entretien.

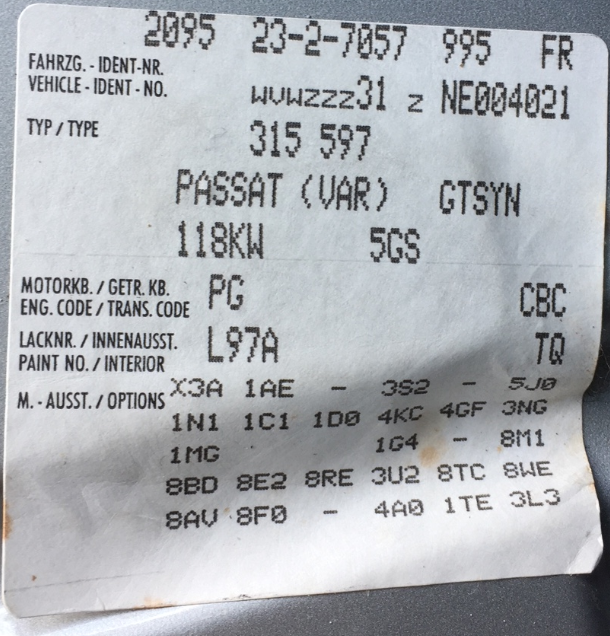

Etiquette de coffre:




Tout en haut on peut voir les données suivantes:
2095 = le numéro de production
23-2-7057 (celui repris aussi sur la plaquette constructeur ci-dessus) = ces chiffres représente la production de la Passat. 2eme Jour (Mardi) de la 23eme semaine (Juin). C'est la 7057eme Passat sortie des chaines de production.
995 FR = Le code du pays d'exportation
Le numéro de châssis (ligne du dessous)
315 = Passat
597 = Syncro sans Catalyseur et Climatisation
517 = Syncro avec Catalyseur et Climatisation
Ensuite vient la mention "PASSAT" avec le nombre de Kw (ici 118Kw = 160ch), et différentes annotations (GTSYN) permettant une identification plus poussée du modèle
En dessous sur la gauche le type moteur (PG = G60) ;
Sur la droite le type boite de vitesse (CBC)
En dessous du type moteur, la couleur d'origine (L97A)
TQ = Code intérieur (Cuir) sur la droite du code couleur
Et enfin, en dessous, les différents codes options.

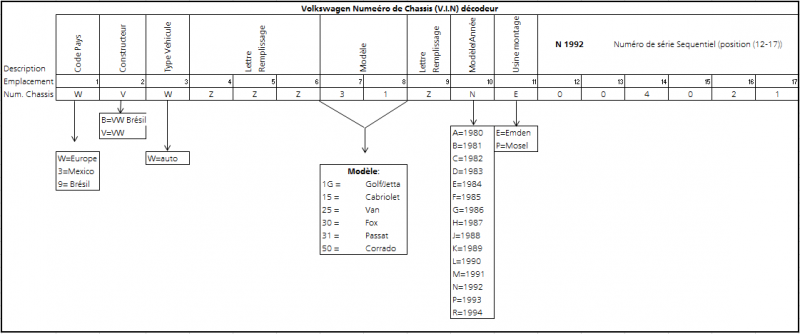

Voici un tableau récapitulatif afin de décrypter le numéro de châssis:

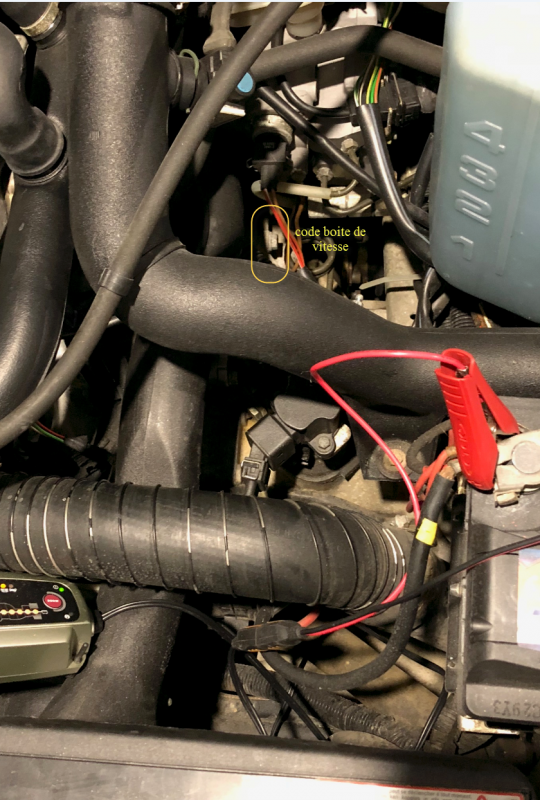

Identification Boite de vitesse:

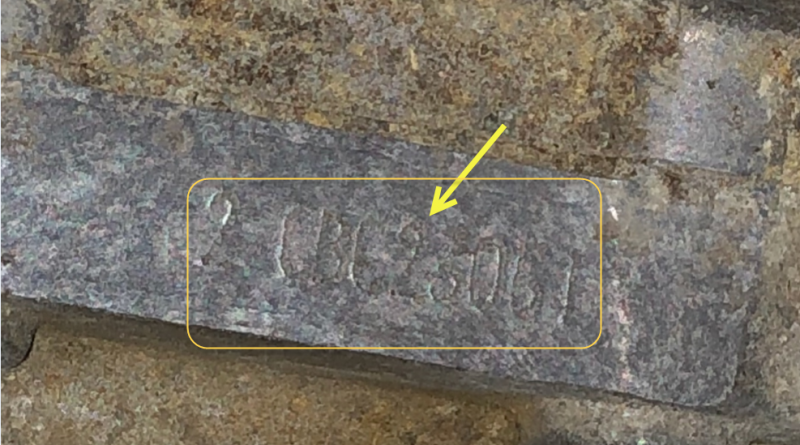

Sur la boite de vitesse on trouve son code:




2 CBC 23061
2 = boite pour Syncro
CBC = code boite de vitesse
23061 = [(23 = 23eme jour) – (06 = 6eme mois de l'année) -- (1 = (1991) année de fabrication)]
