SUJET : Recherche plans spirale compresseur

Recherche plans spirale compresseur 02 Aoû 2018 13:33 #50731

  • JeremyG60
  • Portrait de JeremyG60
  • Hors ligne
  • Nouveau membre
  • Messages : 15
Bonjour à tous,

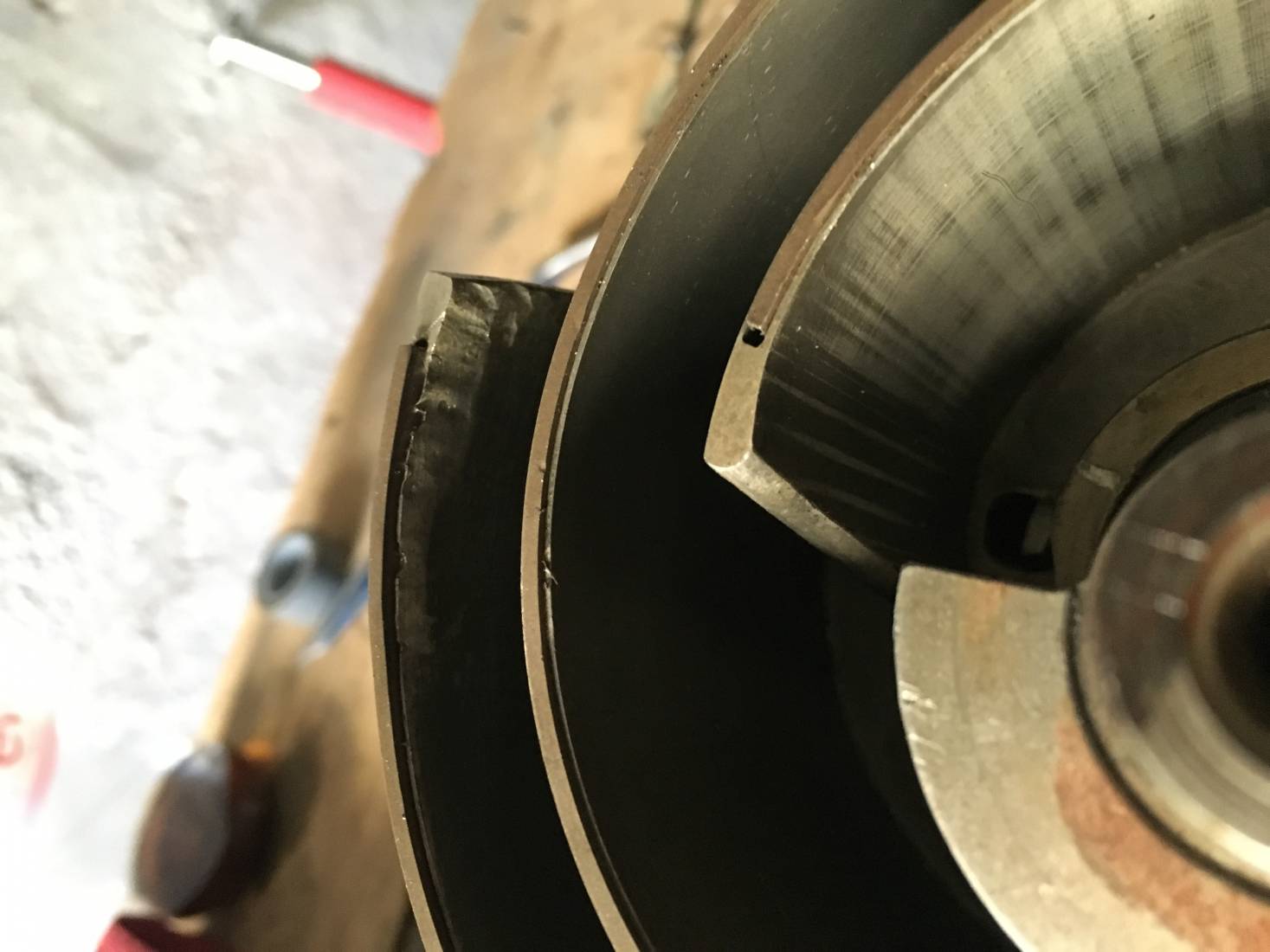

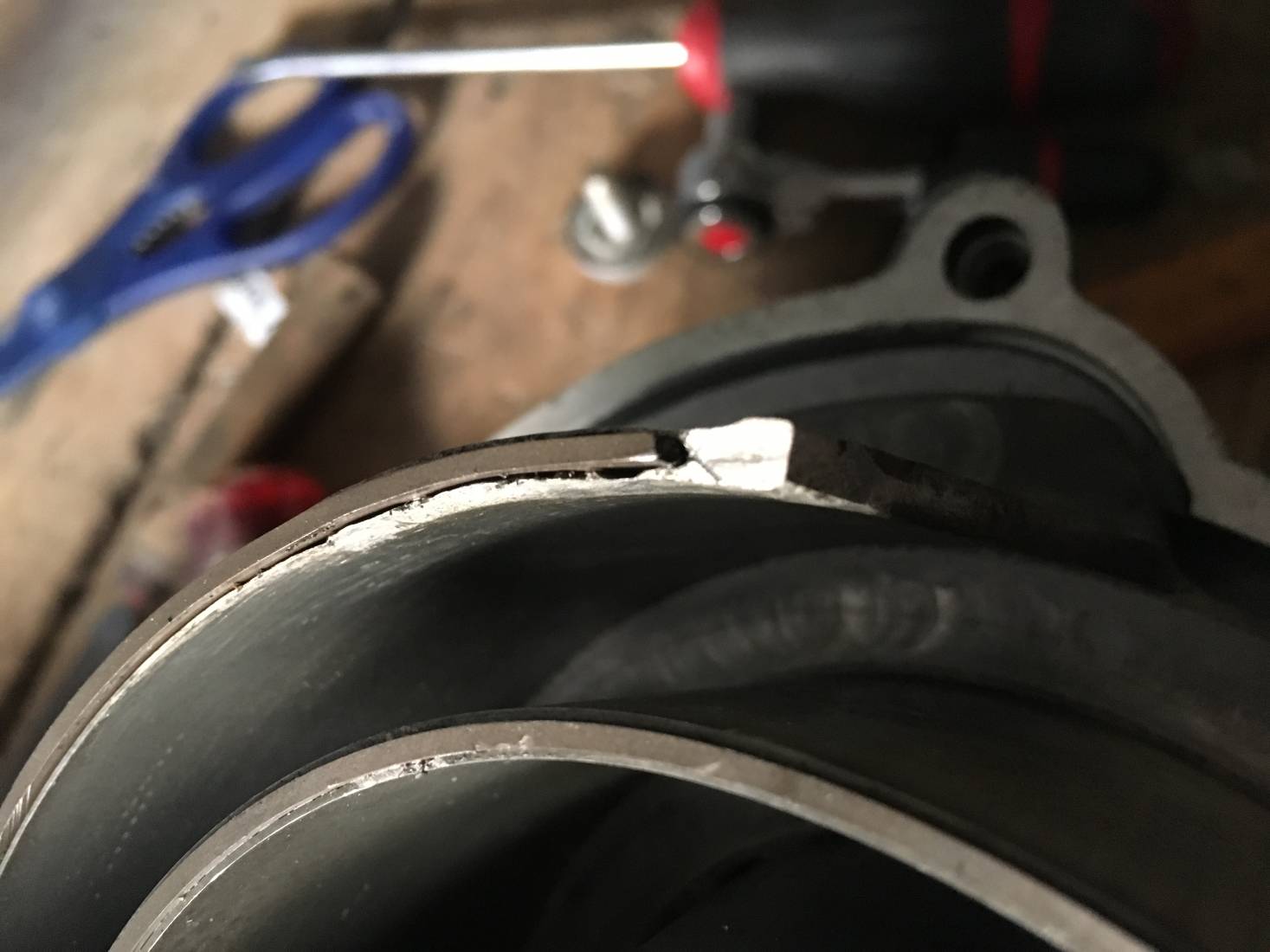

Comme beaucoup d'entre vous, après avoir démonté mon G pour lui faire une grosse révision, je me suis aperçu que la spirale était endommagée sur un côté, elle n'est peu être pas HS mais je n'ai pas envie de jouer avec une réparation douteuse qui pourrait endommager le reste du compresseur si la réparation ne tiens pas, vue la rareté de des pièces...

Etant équipé de machines numériques pour usiner, je me demandais si quelqu'un aurait un plan papier ou idéalement le fichier DAO pour que je puisse re fabriquer la spirale ? ;)

Merci d'avance et bonne journée les G60istes !
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche plans spirale compresseur 02 Aoû 2018 14:26 #50732

  • yul (alex)
  • Portrait de yul (alex)
  • Hors ligne
  • Expert du G
  • Messages : 1833
  • Remerciements reçus 115
:wouaou: tu va interessé plus d'une personne si tu trouve ce fichier.

Aprés le mélange et l'équilibrage cela va être fun aussi

Sinon faut acheter iune spirale chez roettel racing.
Membre du G60 Classic Club France
19pg24 LA5U/16VG60 en peinture
COCO PG L3CY
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche plans spirale compresseur 02 Aoû 2018 23:58 #50736

Ce n'est pas que du simple usinaged'une pièce magnésium ou alu en AU4G je pense. Il y a surement une analyse de la matière d'origine avec un contrôle de la dureté pour connaitre exactement dans quoi il est fabriqué.

Après il reste Röttele comme a dit Alex :pense:
roettele-racing.de/g-lader/?p=1
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche plans spirale compresseur 03 Aoû 2018 10:49 #50738

  • Jim
  • Portrait de Jim
  • Hors ligne
  • Expérimenté du G
  • Messages : 385
  • Remerciements reçus 31
Ces mecs ci usine des compresseurs totalement:

theibach-performance.de

Mais ils ne passeront pas les plans, je pense que la seule façon c'est le reverse engineering :/
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche plans spirale compresseur 03 Aoû 2018 22:42 #50745

  • flo68 (Florent)
  • Portrait de flo68 (Florent)
  • Hors ligne
  • Maître du G
  • Messages : 551
  • Remerciements reçus 36
je suis dans une fonderie d aluminium faut que je regarde si j arrive a faire une analyse de la composition d une spirale mais pour cela il m en faut une avant ou un morceau
Membre du G60 Classic Club France

Golf G60 Edition One
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche plans spirale compresseur 04 Aoû 2018 11:47 #50748

  • JeremyG60
  • Portrait de JeremyG60
  • Hors ligne
  • Nouveau membre
  • Messages : 15
Oui j'ai vu qu'ils usinent leurs spirale en AU4G, après peut etre que du 7075 serait bien aussi... Par contre, c'est pas simple à reproduire...

Pour ma vielle spirale, je me demande si elle ne serait pas réparable, j'ai vu pas mal de personnes qui l'ont sauvée avec de la soudure a froid...


L'administrateur a désactivé l'accès en écriture pour le public.

Recherche plans spirale compresseur 08 Aoû 2018 19:24 #50796

Pour répondre a ta question première :respect: :

Il est impossible que tu obtiennes les plans de construction d'une spirale :triste: :( ... c'est un marché excessivement fermé :( .

Vu que des personnes vivent de ce travail ... C'est un peu comme si tu demandais "l'astuce" a un magicien :siffle: :hum2: ... tu peux toujours courir pour qu'ils te donnent la "recette" ! :lol: .

Plus sérieusement ... non c'est impossible a avoir ( et tant mieux quelque part ;) ) , ça reste l'apanage de quelques uns :respect: .

Oui il existe des re-fabrications voire des fabrications tout court ! :blink: ( G65 B) et G75 :evil: ) ... TheEibach et Rötelle en sont capables :respect: ( ainsi que d'autres :respect: ) .

Pour ta spirale , de mon avis , oui , ils peuvent te la refaire ;) ... reste a savoir le coût et savoir si une spirale neuve ne serait pas plus approprié ( vu un assez faible écart de prix :siffle: ) .
Membre du G60 Classic Club France

Golf G60 Edition One LC3U 101000 kms
Golf 1.8L Boston LA5U 103480 kms
Dernière édition: 08 Aoû 2018 19:27 par Npng77 (François).
L'administrateur a désactivé l'accès en écriture pour le public.
