SUJET : Redémarrage corrado G60
Redémarrage corrado G60 27 Jui 2018 20:48 #49965
|
Tu sembles avoir une sacrée pagaille dans tes faisceaux
  ... mais ça s'explique par l'alarme qu'il y avait avant car les coupes circuits sont toujours pris sur l'alimentation de carburant ou l'allumage , ou les deux  .Le relais 90 ?  ... il sert pour le déclenchement de la pompe après arrêt moteur , mais pourquoi pas , j'aurais plus vu ( et , ou aussi ) le 80 ( ou 67 ou 167 ) .Pour ton fil rouge/jaune , non il n'est pas sensé être a la masse .Regardes le lien que Christophe t'a donné ... tu verras qu'en M/01 , c'est un fil de masse de couleur marron qui est mis sur la platine de masse a coté de la boite a fusibles .En M/02 , le fil est un + de couleur rouge/jaune qui passe par le relais de pompe et le fusible n°18 . Regardes en haut de la page du lien , tu y trouveras en 30 ( fil rouge ) l'alimentation générale de la boite a fusibles ainsi que celle de ( des ) la pompe(s)  .En 30B , tu trouves ( toujours fil rouge ) l'alimentation de ( des ) la pompe(s) qui alimente le relais . Et en Z1 , tu trouveras l'alimentation des injecteurs avec un fil de couleur ... rouge/jaune .Pour la bobine , oui il manque le rouge/noir . |
|
Membre du G60 Classic Club France
Golf G60 Edition One LC3U 101460 kms Golf 1.8L Boston LA5U 115150 kms |
Redémarrage corrado G60 27 Jui 2018 20:58 #49966
|
|
Vw life
|
Redémarrage corrado G60 27 Jui 2018 21:34 #49971
|
Rouge/noir pour la bobine ( pin 3 ) vient du connecteur de calculo , emplacement n°8
.www.a2resource.com/e...ement/digifant2.html |
|
Membre du G60 Classic Club France
Golf G60 Edition One LC3U 101460 kms Golf 1.8L Boston LA5U 115150 kms |
Redémarrage corrado G60 28 Jui 2018 08:04 #49985
|
Npng77 (François) écrit:
Tu sembles avoir une sacrée pagaille dans tes faisceaux ... mais ça s'explique par l'alarme qu'il y avait avant car les coupes circuits sont toujours pris sur l'alimentation de carburant ou l'allumage , ou les deux .Je te confirme c'est un jolie bazar dans mes faisceau mais dans l'ensemble ils sont propre quand même, mais bon si j'avais le mec qui a supprimé l'alarme devant moi ...   Le relais 90 ? ... il sert pour le déclenchement de la pompe après arrêt moteur , mais pourquoi pas , j'aurais plus vu ( et , ou aussi ) le 80 ( ou 67 ou 167 ) .A priori pas de problème de ce côté  Pour ton fil rouge/jaune , non il n'est pas sensé être a la masse .Maintenant j'en suis pas si sur car j'ai bien du 12V dessus à la mise du contact mais dès que je coupe ou que la tempo se termine, le fil est de nouveau à la masse  Ca ne serait pas une sécurité du calculateur pour éviter de cramer les pompes ? Regardes le lien que Christophe t'a donné ... tu verras qu'en M/01 , c'est un fil de masse de couleur marron qui est mis sur la platine de masse a coté de la boite a fusibles .En M/02 , le fil est un + de couleur rouge/jaune qui passe par le relais de pompe et le fusible n°18 . Regardes en haut de la page du lien , tu y trouveras en 30 ( fil rouge ) l'alimentation générale de la boite a fusibles ainsi que celle de ( des ) la pompe(s) .En 30B , tu trouves ( toujours fil rouge ) l'alimentation de ( des ) la pompe(s) qui alimente le relais . Et en Z1 , tu trouveras l'alimentation des injecteurs avec un fil de couleur ... rouge/jaune .J'ai contrôler les différents câblage et j'avais un problème avec le pont entre 30 et 30B  Maintenant j'entends la douce mélodie des pompes  Pour la bobine , oui il manque le rouge/noir .Il me reste à retrouver ce satané fil rouge/noir |
|
|
Redémarrage corrado G60 28 Jui 2018 08:08 #49987
|
Wylou86 (William) écrit:
Okay on va avoir du taff alex quandje passerais Yes, mais peut-être moins que prévue !  J'essaye le démarrage début de semaine pro ! enfin si je retrouve le fil manquant de la bobine  Npng77 (François) écrit: Rouge/noir pour la bobine ( pin 3 ) vient du connecteur de calculo , emplacement n°8 .www.a2resource.com/e...ement/digifant2.html Je vais y jeter un œil merci bien !  |
|
|
Redémarrage corrado G60 01 Juil 2018 13:10 #50068
|
Parfois, on se demande comment ill n'y a pas plus de voiture qui prennent feu !
Bon courage |
|
|
Redémarrage corrado G60 02 Juil 2018 09:36 #50102
|
mk2g60syncro écrit:
Parfois, on se demande comment ill n'y a pas plus de voiture qui prennent feu ! Bon courage Ça c'est sur mais bon j'ai pas trop à me plaindre non plus car en dehors des fils sectionnés pour l'alarme le reste est très propre |
|
|
Redémarrage corrado G60 03 Juil 2018 07:06 #50133
|
Hier soir j'ai fait craquer la bête !
Quasi 10 ans sans tourner, et pourtant pas de bruit suspect  Avant le démarrage, j'ai du retrouver le fil noir/rouge de la bobine (caché derrière la bobine le sal**d  )Dégripper ma 2ème pompe sous caisse, et mettre mon circuit d'essence en pression  Maintenant, j'ai aussi un soucis de vitre électrique qui ne fonctionne pas, et mon compteur qui ne fonctionne pas non plus |
|
|
Redémarrage corrado G60 03 Juil 2018 07:34 #50135
|

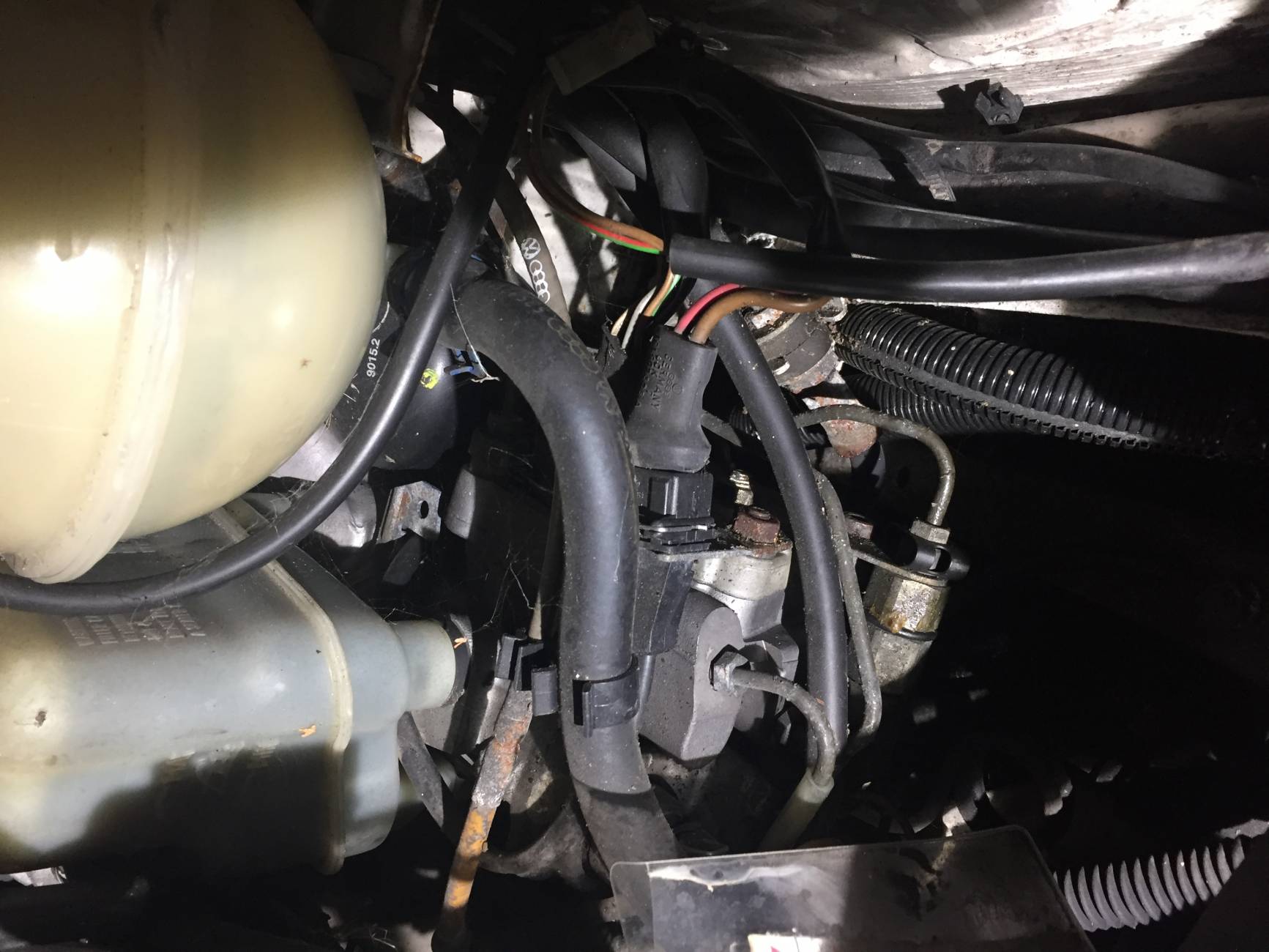

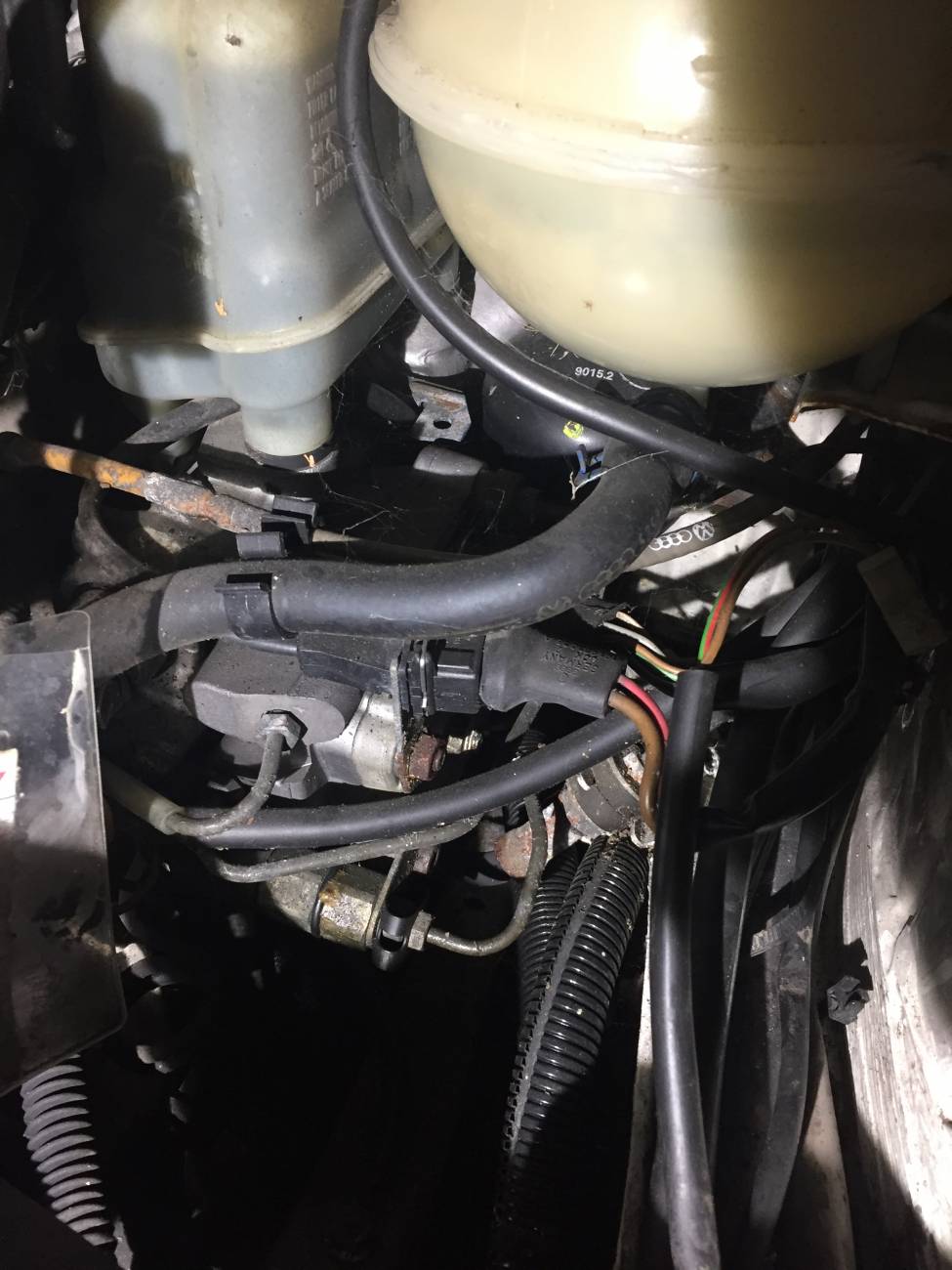

Je ne suis pas sur de faire la différence entre un bloc ABS "classique" et un avec EDS..
Quelqu'un peut me dire lequel j'ai ?
Pièces jointes :
|
|
|
Redémarrage corrado G60 03 Juil 2018 22:34 #50152
|
Bonne nouvelle
 TU as 2 grosses prises dessus de mémoire |
|
Membre du comité du G60 Classic Club France
Volkswagen Golf 2 GTI Edition One 8s 90' Volkswagen Corrado G60 91' Peugeot 106 XR 1.1 93' Citroën C15 D First 98' Peugeot 206 s16 00' VW Touran TDI Design Edition 2 09' |
Redémarrage corrado G60 04 Juil 2018 06:57 #50165
|
|
|
Membre du G60 Classic Club France
Corrado G60 LC6V |
