La poulie de la pompe à eau





Et c'est la que je fais une dédicace à Jim :P :siffle:








Alors pour expliquer un peu mieux le contexte. J'ai déposé les pièces chez le rectifieur. Et en expliquant ce que je désirais pour l'empreinte du vilebrequin. Il m'a demandé si j'avais le pignon. Et non, je n'ai pas pensé à le commander pour lui déposer en même temps que les pièces.
Pas grave il me l'a commandé et à effectué le travail.
Du coup je n'avais jamais vu le pignon avant le remontage.

Et il y a une différence ...

le diamètre est identique, 65 ainsi que le nombre de dents 22
Mais la largeur est complètement différente. Il doit y avoir 10mm de différence avec le pignon d'origine.

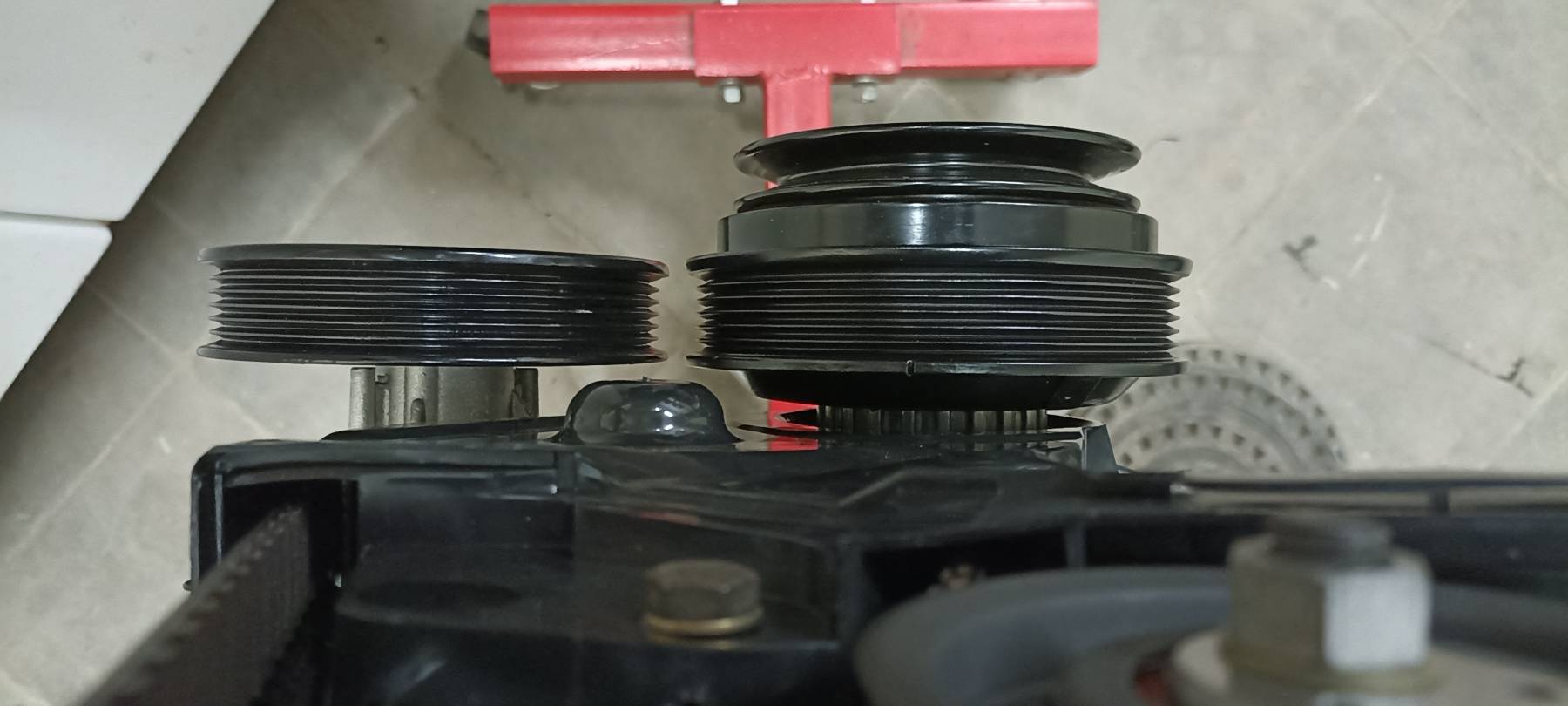

Bref comme vous l'avez remarqué, l'alignement des poulies accessoires est totalement modifié.

C'est une belle perturbation que je n'avais pas du tout anticipé.
G60 fire and ice
G60 rallye
G60 syncro
EO 16V
EO 8V
GTI 16v 20vT
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique 07 Sep 2025 19:55 #93888

  • PG35 ( david)
  • Portrait de PG35  ( david)
  • Hors ligne
  • Maître du G
  • Messages : 757
  • Remerciements reçus 85
La classe Mathieu ton moteur est magnifique :respect: :respect:
Quelques galères aussi de ton côté, tu te donne à fond et des trucs chiants viennent te plomber ces moments de plaisir...
En tout cas la grande classe tu es vraiment fort :chaud:
La finition est parfaite :respect:
Golf GTI G60 L041 3P
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique 07 Sep 2025 23:01 #93890

  • Jim
  • Portrait de Jim
  • Hors ligne
  • Maître du G
  • Messages : 922
  • Remerciements reçus 98
Ton moteur est magnifique :woohoo: B)
Je me délecte à chaque photo.

En lisant, je me disais, jusqu'ici tout va bien, jusqu'ici tout bien et...
La tige fileté du tendeur, ça n'a l'air de rien mais c'est déjà une belle galère. Mieux que ça se voit moteur hors de la voiture. :chaud:

Bordel de crotte ce foutu pignon !
Modifier la poulie à l'air bien compliqué, reprendre un peu l'avant semble possible mais pas assez pour aligner correctement.
Il faut rester sur une pièce standard pour la maintenance.
Faire des entretoises pour la pompe à eau et l'alternateur... ? :noir:
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique 08 Sep 2025 08:39 #93892

  • G6016V (Mathieu)
  • Portrait de G6016V (Mathieu)
  • Hors ligne
  • Expert du G
  • Messages : 1101
  • Remerciements reçus 87
Merci à vous :)

Foutu pignon comme tu dis.
Décaler la pompe à eau c'est possible.
L'alternateur y aurait moyen
Mais il faut également penser au compresseur et au tendeur.
En plus d'être assez difficile à effectuer c'est déporter un peu l'effort.

J'ai préféré opter pour la modification de la poulie.
Mais pas simple non plus comme travail. L'idée est de conserver au mieux les repères et qu'elle ait le moins possible de faux rond.
G60 fire and ice
G60 rallye
G60 syncro
EO 16V
EO 8V
GTI 16v 20vT
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique 09 Sep 2025 12:24 #93924

  • Nerro (Florian)
  • Portrait de Nerro (Florian)
  • Hors ligne
  • Modérateur
  • Messages : 2558
  • Remerciements reçus 222
jolie montage, sacré coup pour le pignon de quoi bien ralentir
Membre du G60 Classic Club France
Corrado G60 1990 Bleu
Mazda MX5 NA 1996 Vert 90ch
VW Golf 4 2001 1.6 16v 105ch
Peugeot 307 2003 1.6 110ch
corrado g60
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique 09 Sep 2025 20:25 #93936

  • G6016V (Mathieu)
  • Portrait de G6016V (Mathieu)
  • Hors ligne
  • Expert du G
  • Messages : 1101
  • Remerciements reçus 87
C'est clair mais ca fait partie du jeu. Et j'accepte volontiers cette règle.
Dès que tu décides de sortir des sentiers balisés, tu t'exposes d'office à de la conception et du sur mesure.

L'idée de tout déporter ne me plaisait pas initialement en plus de la complexité à mettre en place cela.
J'ai cherché dans le groupe vag ce que je pourrais également utiliser mais il fallait acheter pas mal de pièces sans aucune garantie de résultats.

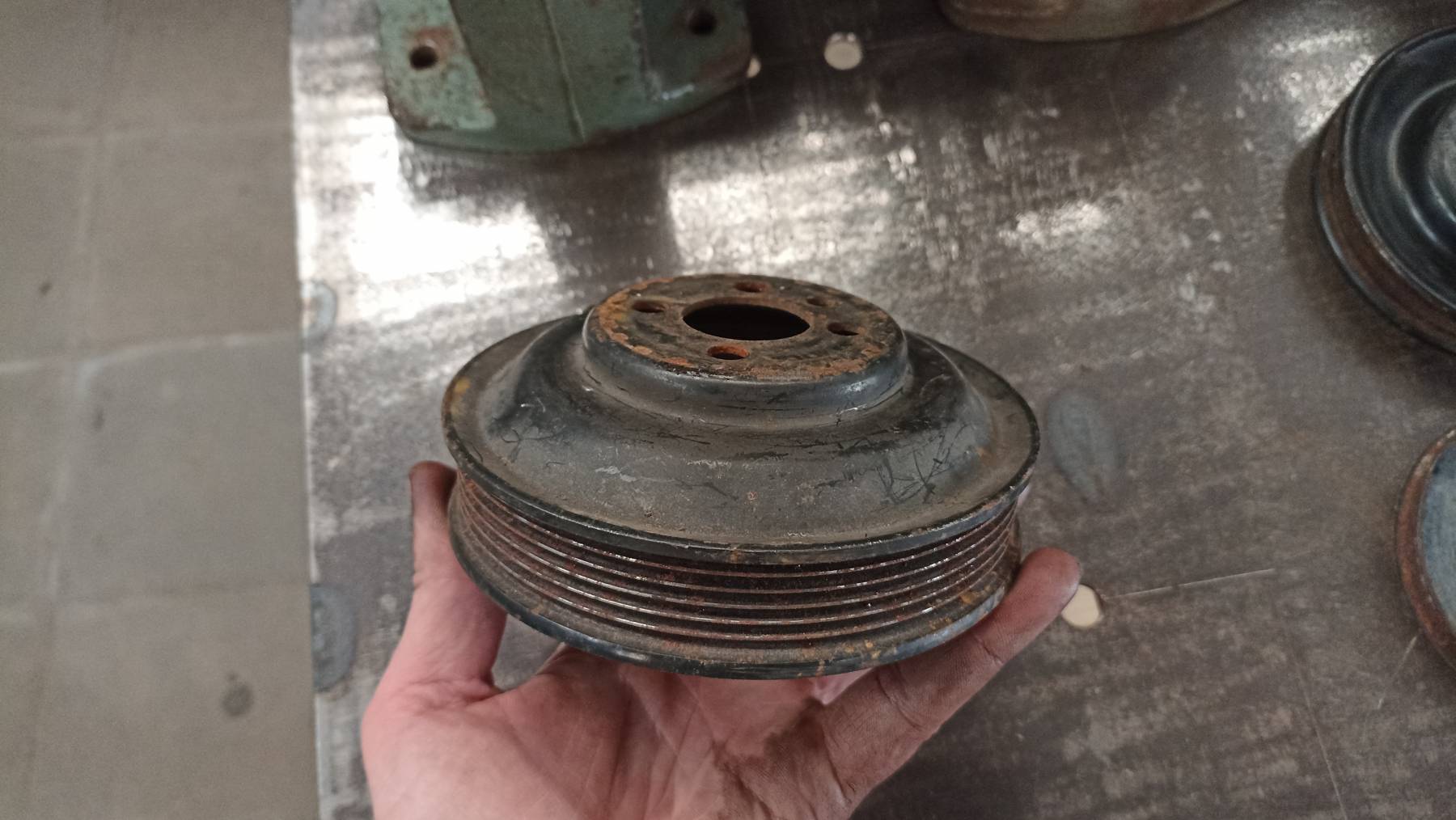

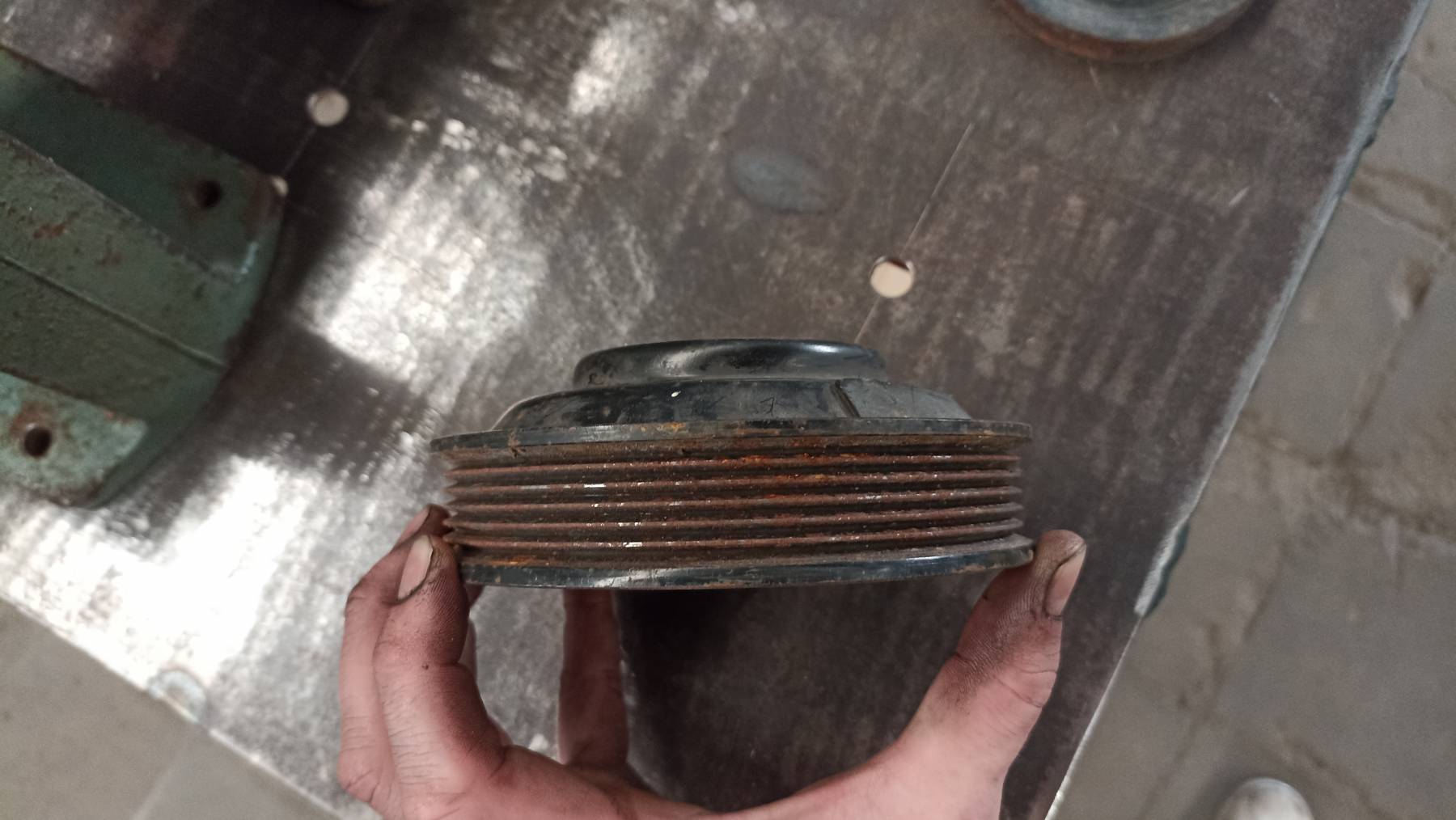

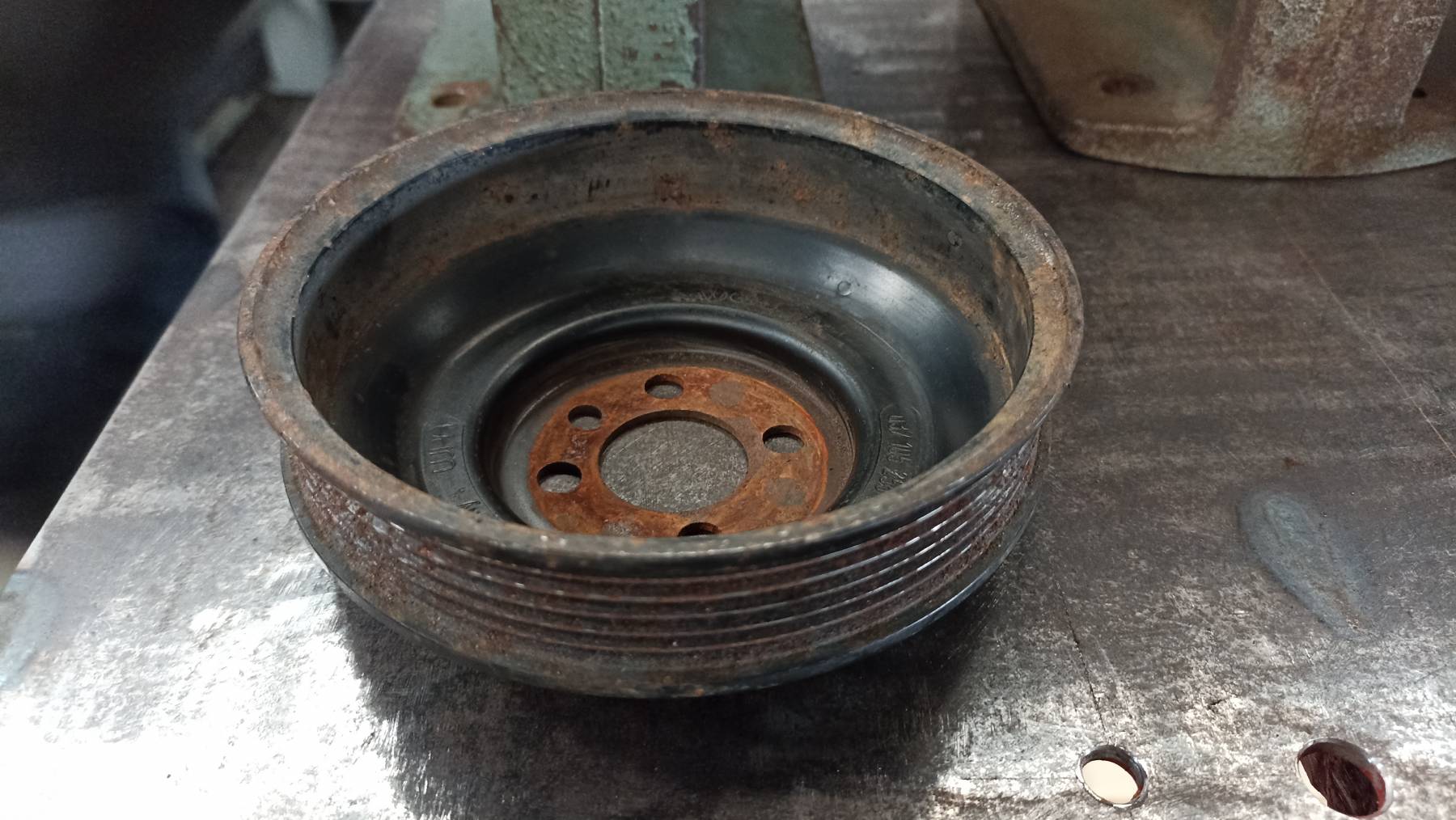

Du coup, j'ai récupéré une poulie oem G60 dans le stock qui va me servir de cobaye :P
Référence 037105255A
















Je n'ai plus la mesure précise en tête mais il fallait la rétrécir d'environ 10mm. En essayant de conserver les repères pour le calage.

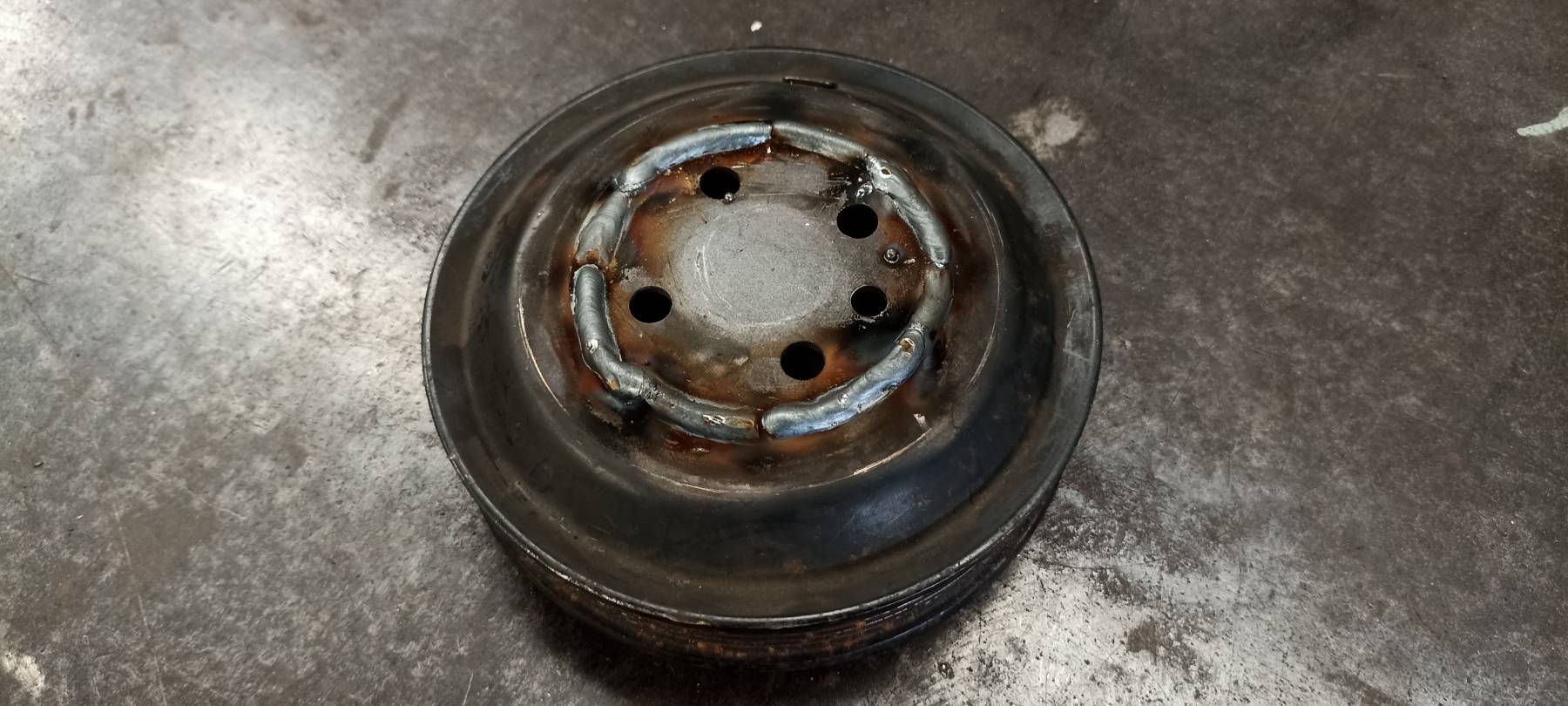

Un cercle qui formera le nouveau centre de la poulie et le second sert juste d'intercalaire. Les épaisseurs sont determinées pour obtenir le rétrécissement désiré.












Bien serrer pour limiter un maximum la déformation à la soudure. Cordons opposés et bien laisser refroidir entre 2.





G60 fire and ice
G60 rallye
G60 syncro
EO 16V
EO 8V
GTI 16v 20vT
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique 09 Sep 2025 20:33 #93937

  • G6016V (Mathieu)
  • Portrait de G6016V (Mathieu)
  • Hors ligne
  • Expert du G
  • Messages : 1101
  • Remerciements reçus 87

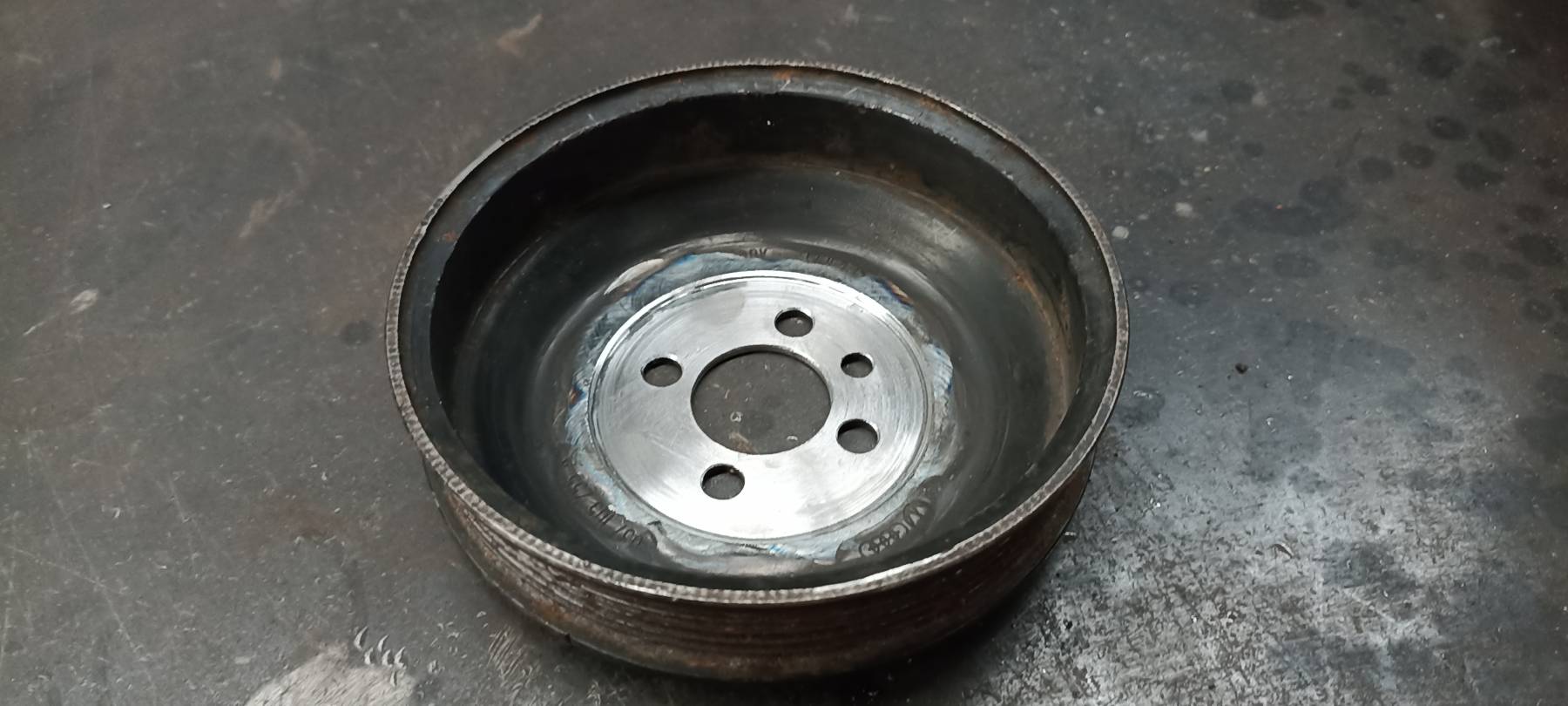

En la retournant, côté centre d'origine





Bon il va falloir récupérer un max la surface.

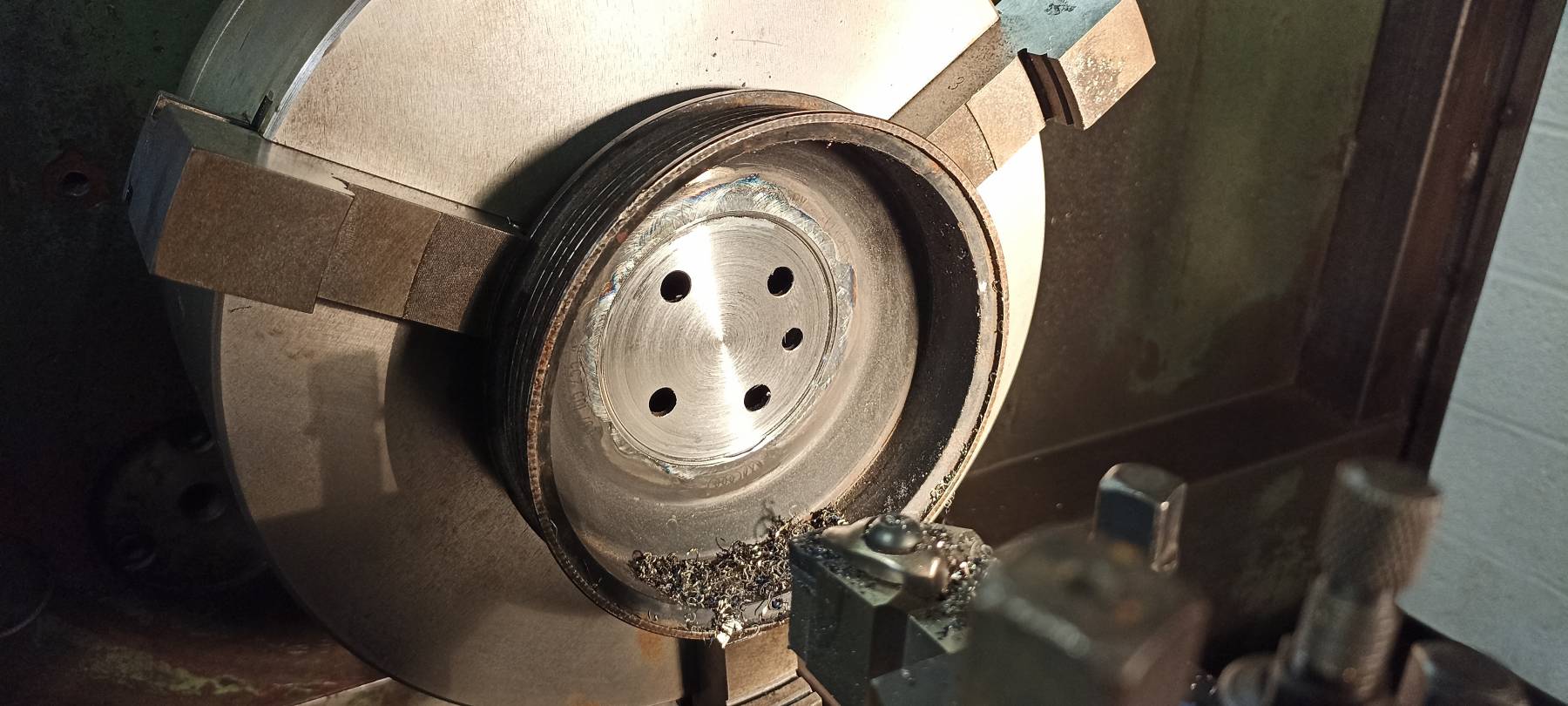

On attaque les différents perçages.

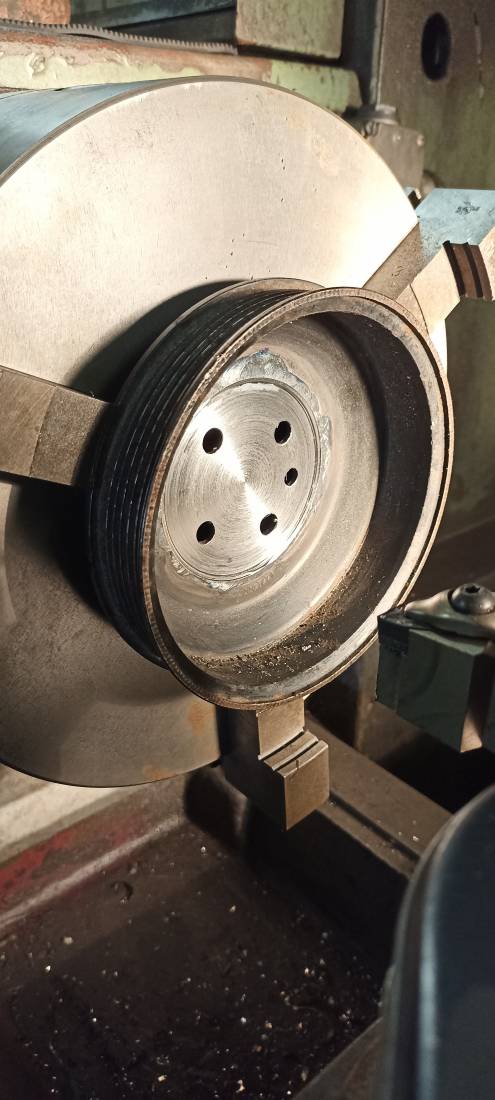

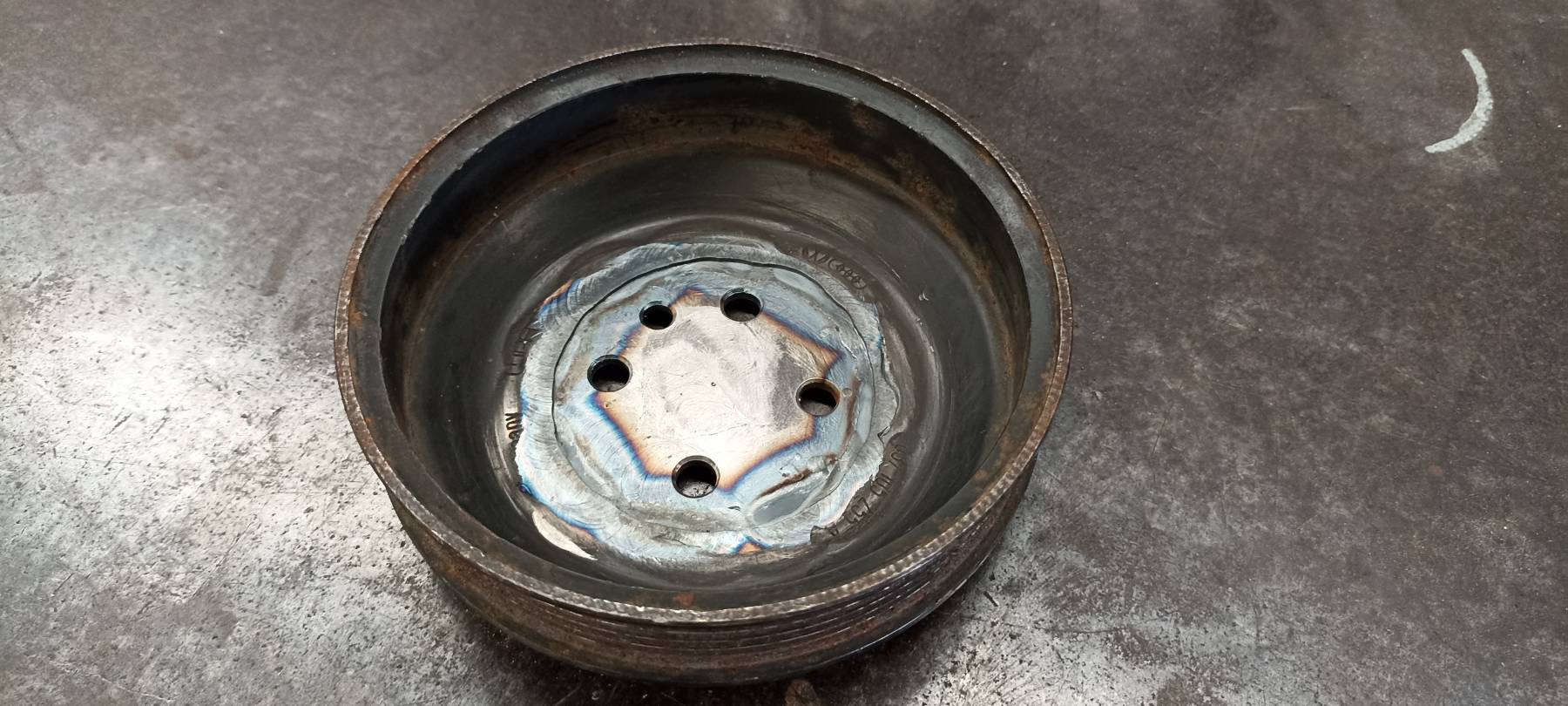

Le fond d'origine est découpé et un nouveau cordon de soudure est effectué de l'autre côté de la poulie.








G60 fire and ice
G60 rallye
G60 syncro
EO 16V
EO 8V
GTI 16v 20vT
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique 09 Sep 2025 20:43 #93938

  • G6016V (Mathieu)
  • Portrait de G6016V (Mathieu)
  • Hors ligne
  • Expert du G
  • Messages : 1101
  • Remerciements reçus 87

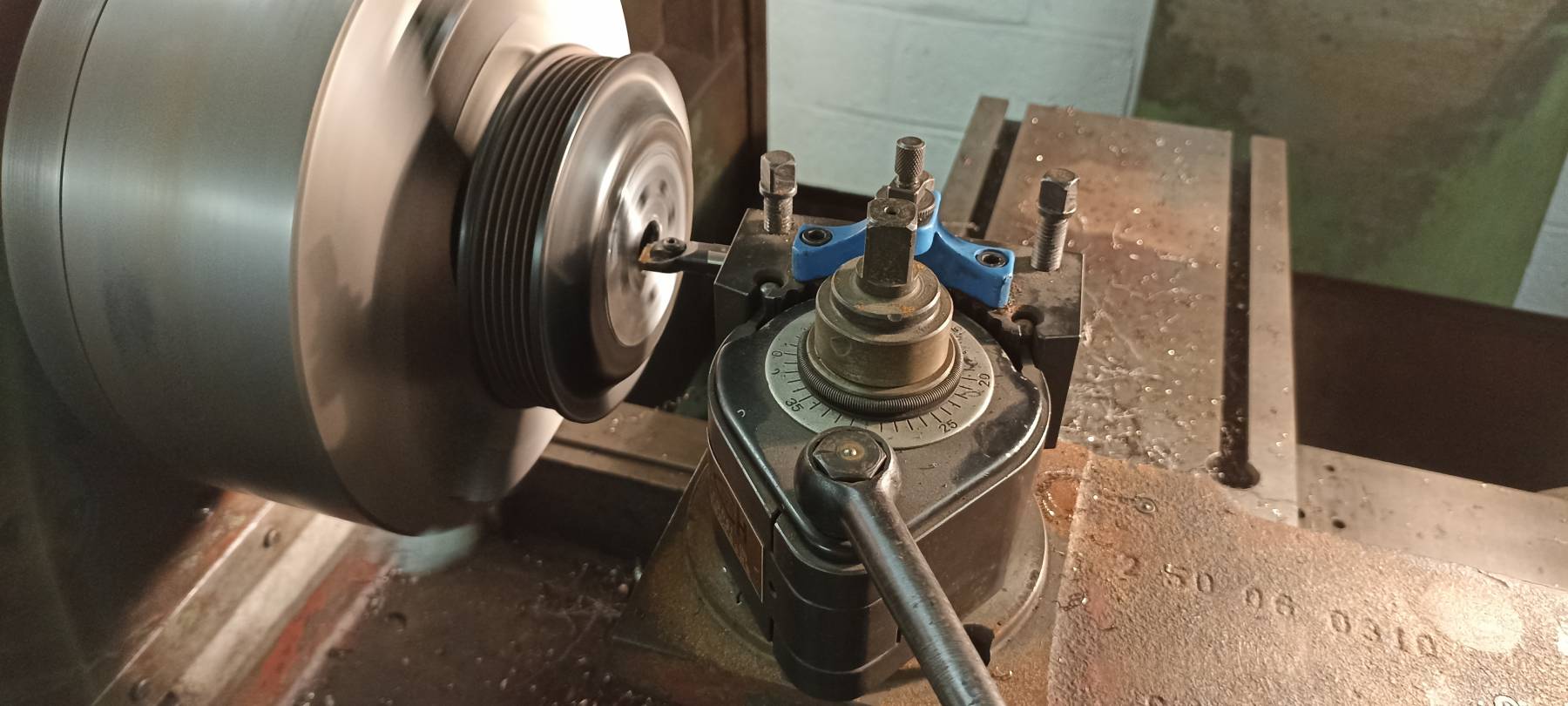

On va dégrossir un maximum maintenant














C'est déja nettement mieux.

Prochaine étape, l'alésage central

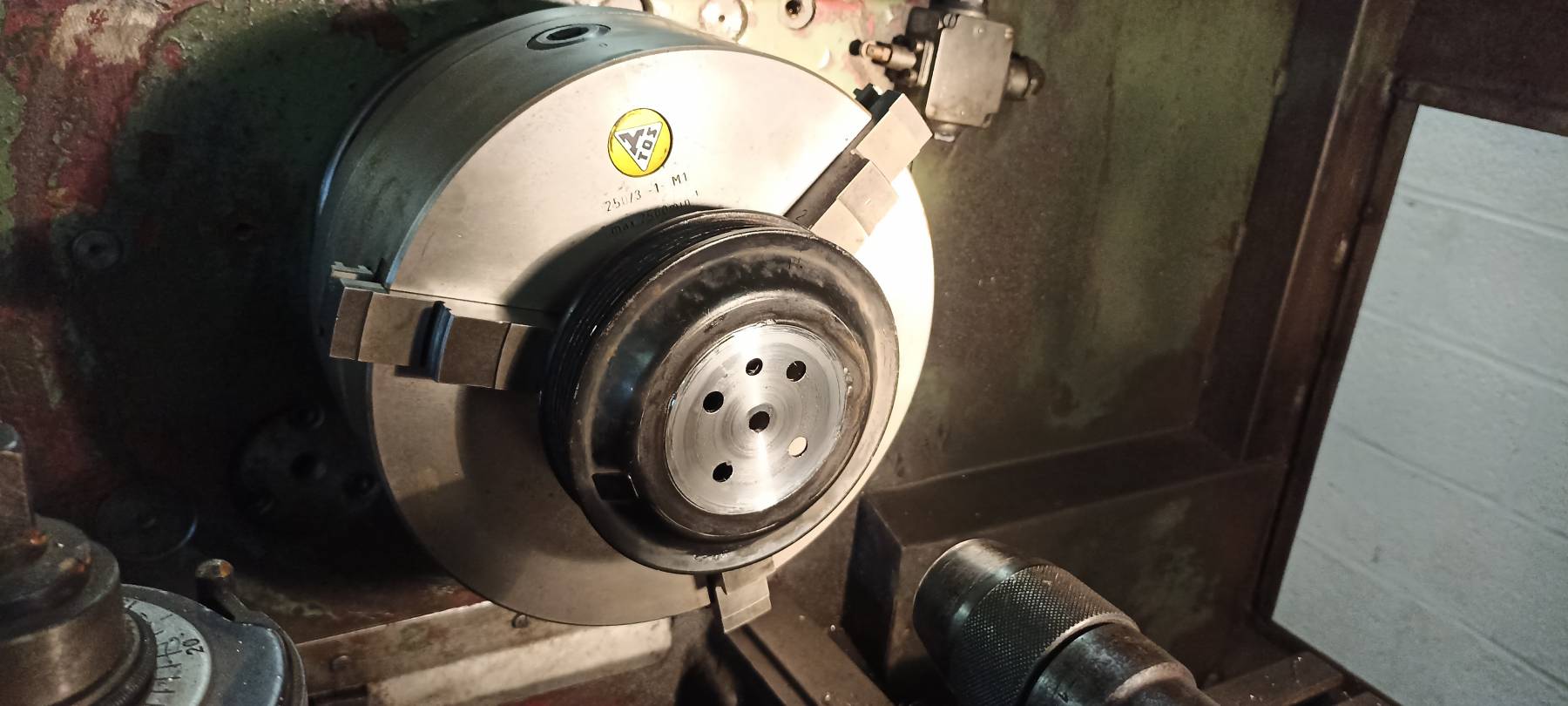

Fraichement usinée





G60 fire and ice
G60 rallye
G60 syncro
EO 16V
EO 8V
GTI 16v 20vT
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique 09 Sep 2025 20:49 #93939

  • G6016V (Mathieu)
  • Portrait de G6016V (Mathieu)
  • Hors ligne
  • Expert du G
  • Messages : 1101
  • Remerciements reçus 87

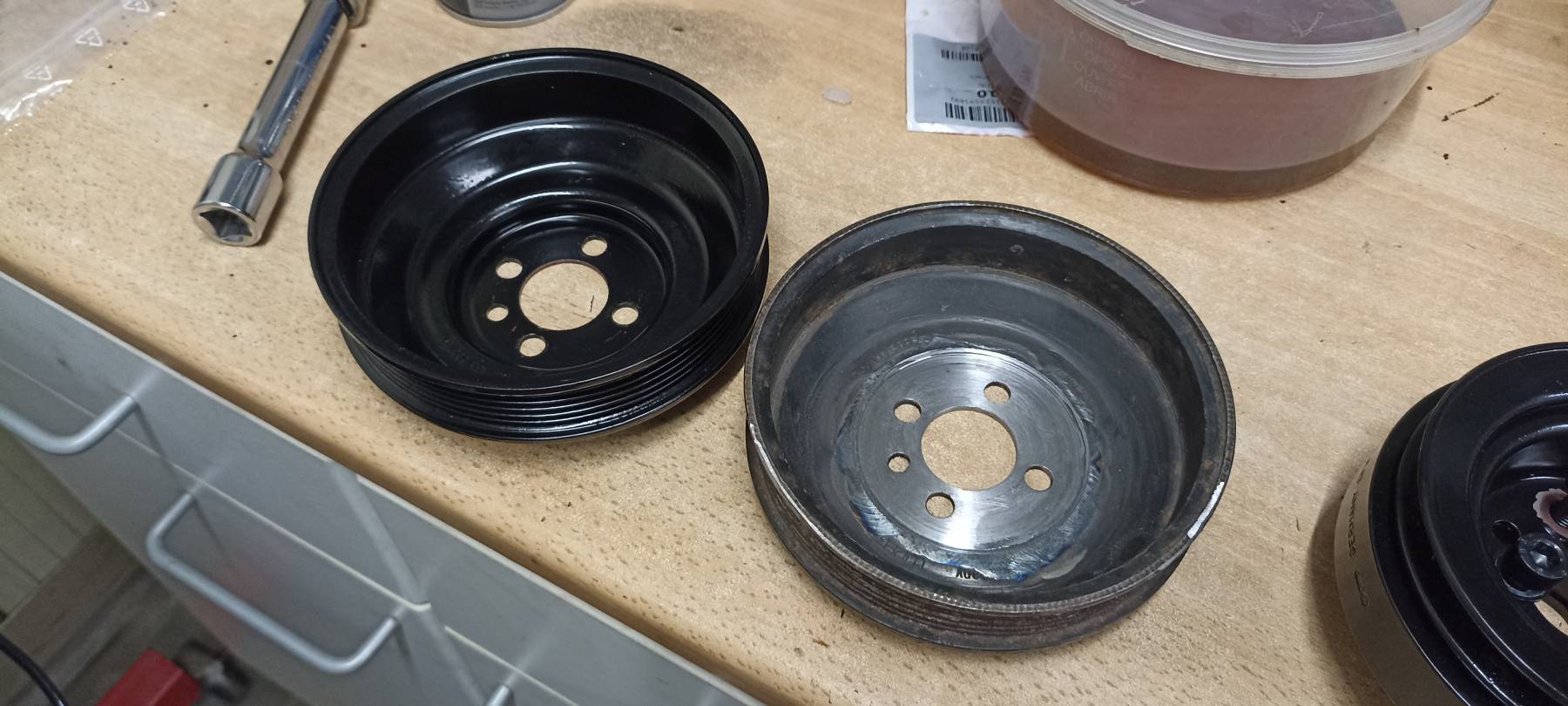

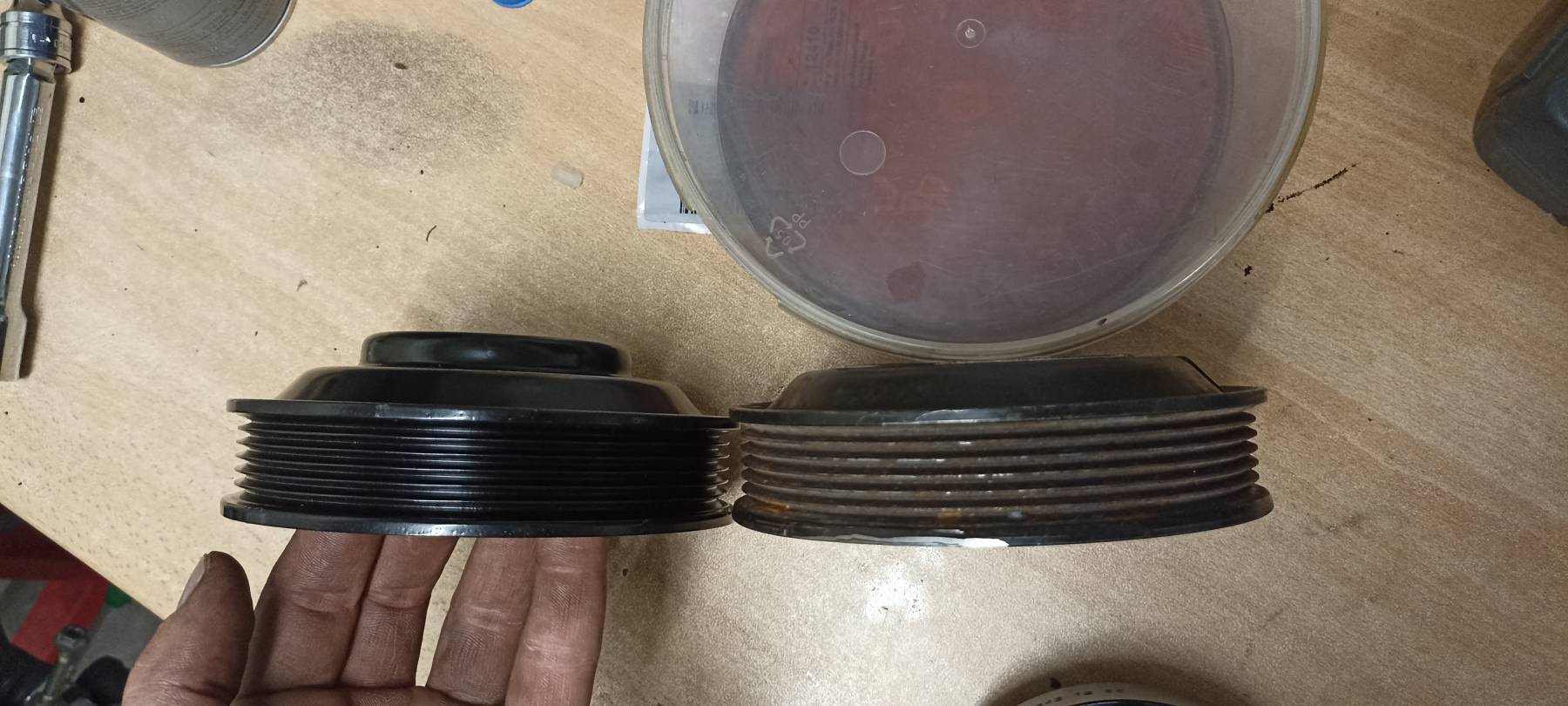

Petit comparatif avec la poulie d'origine
