Avant de le mettre en morceau, quelques mesures précises sont à effectuer.

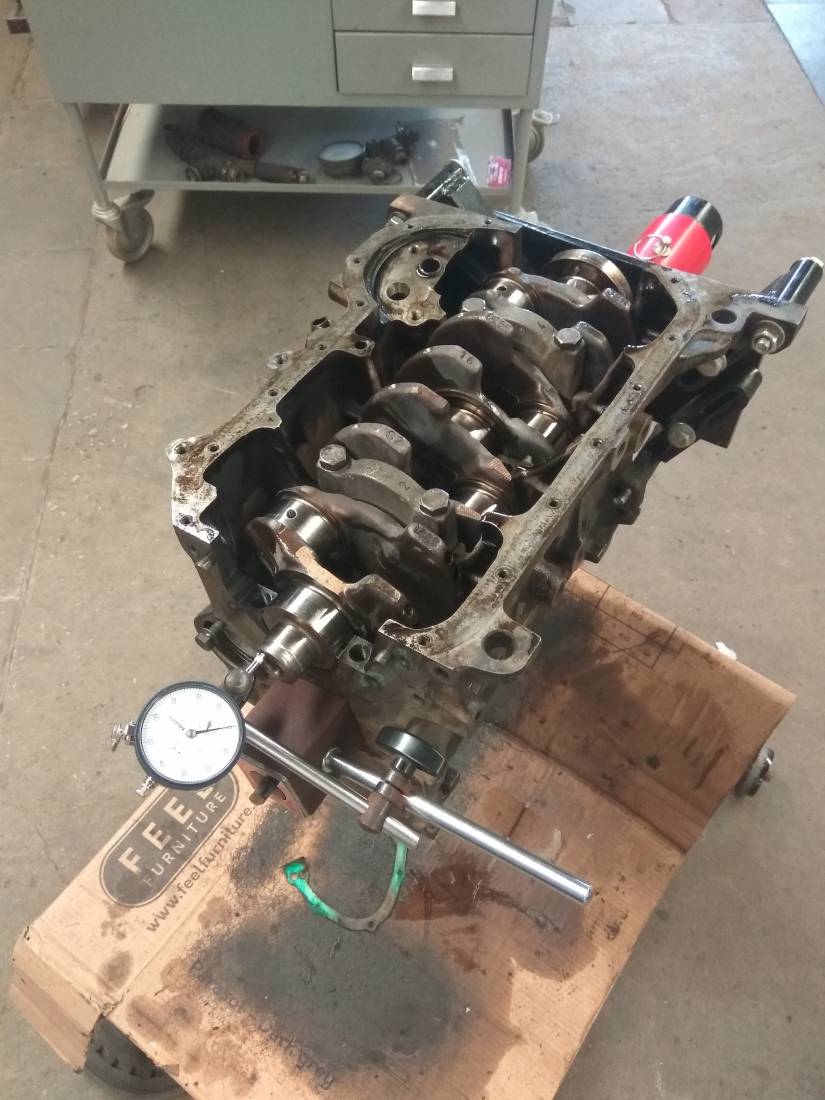

-> Jeu axial du vilo. Il est ok, je pourrai repartir sur des rondelles d'appui en côte STD.

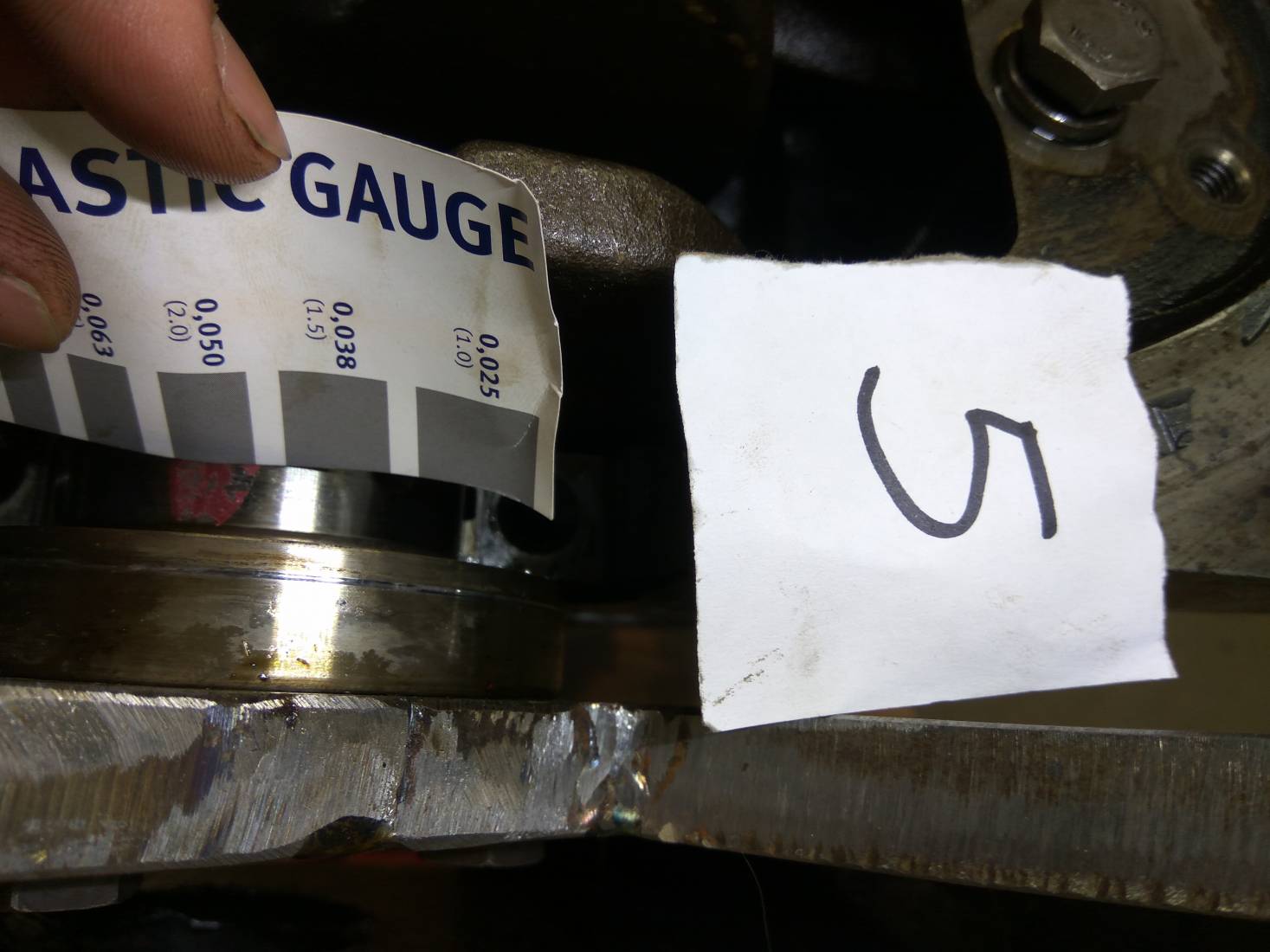

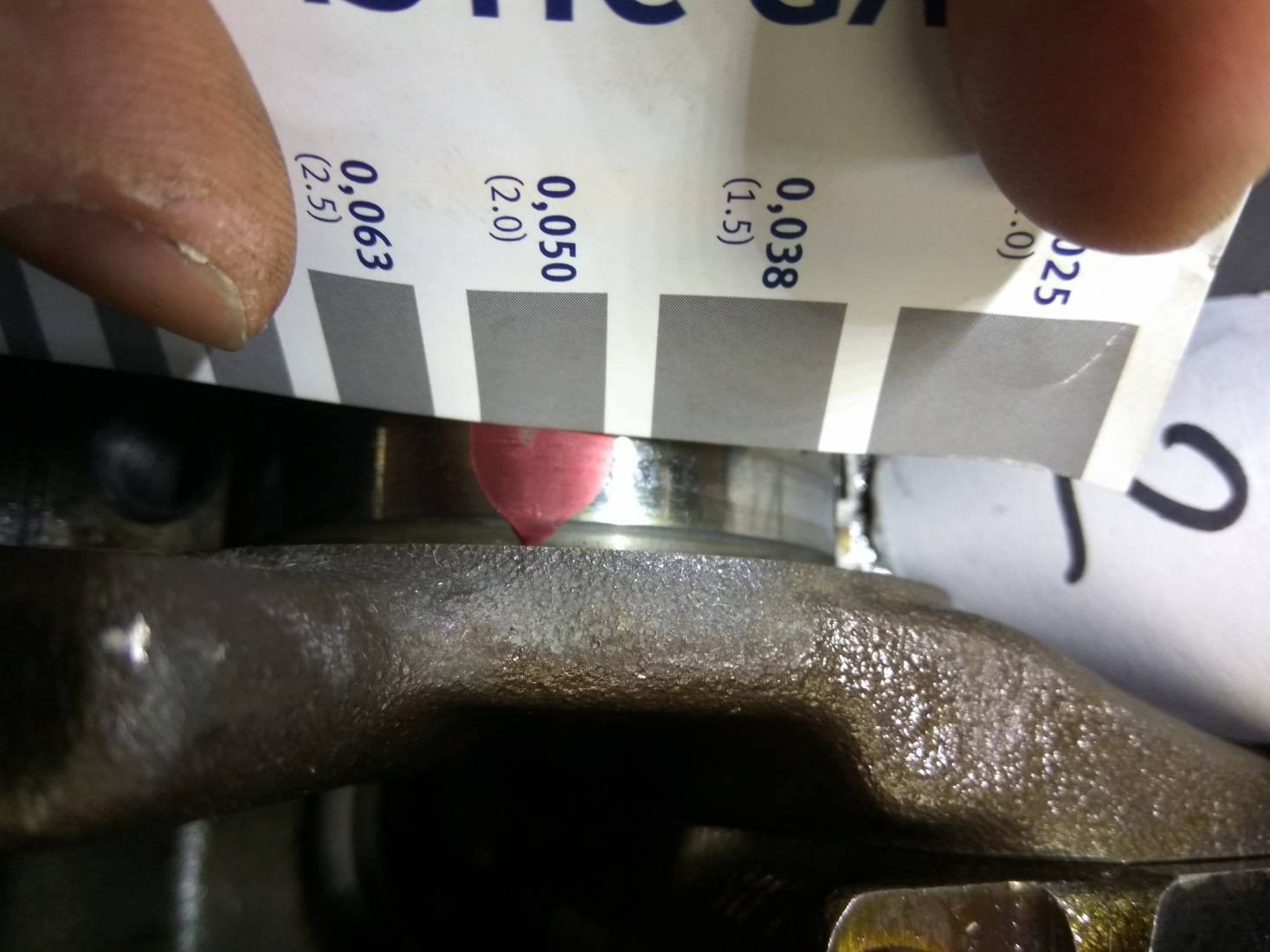

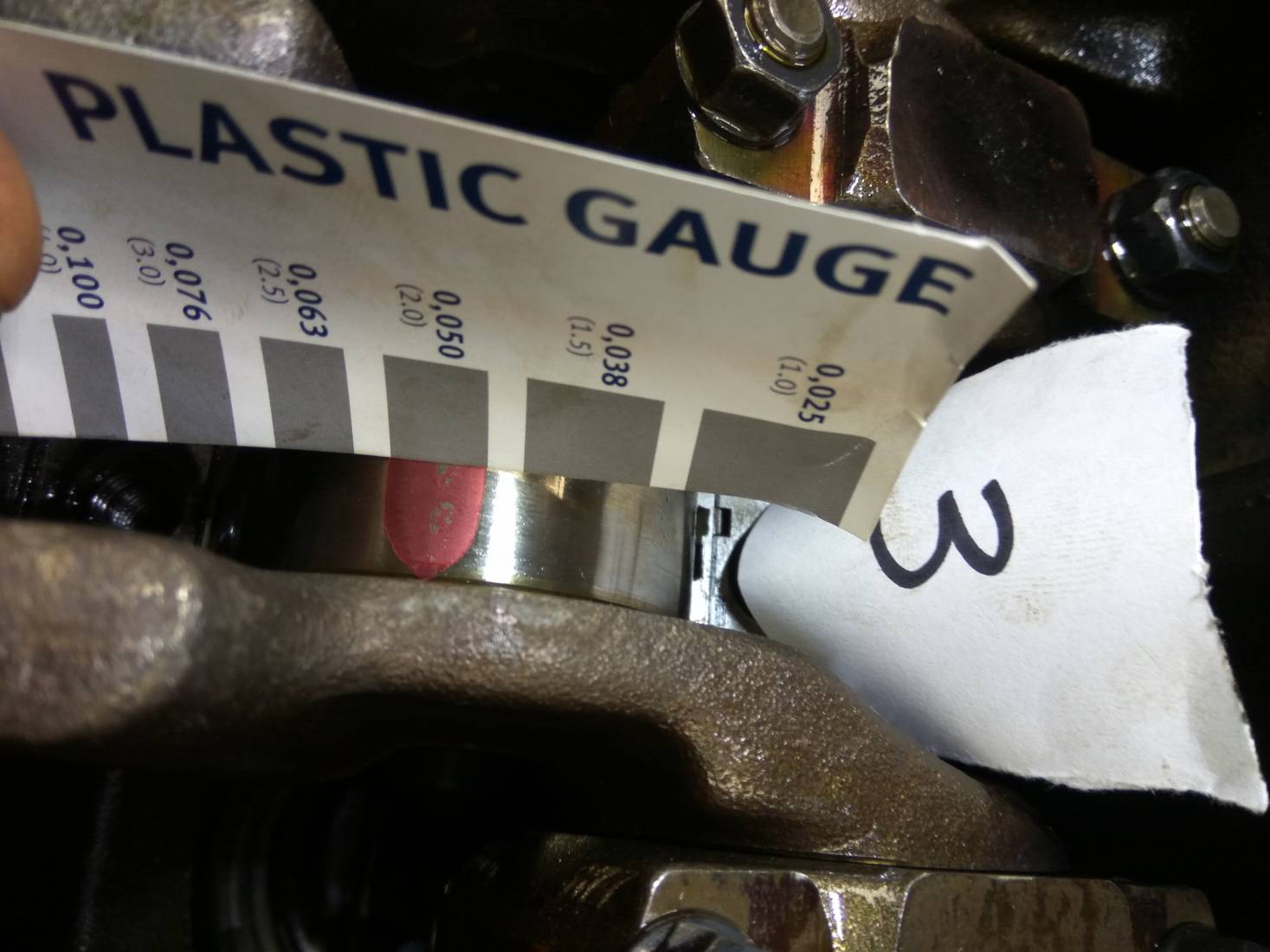

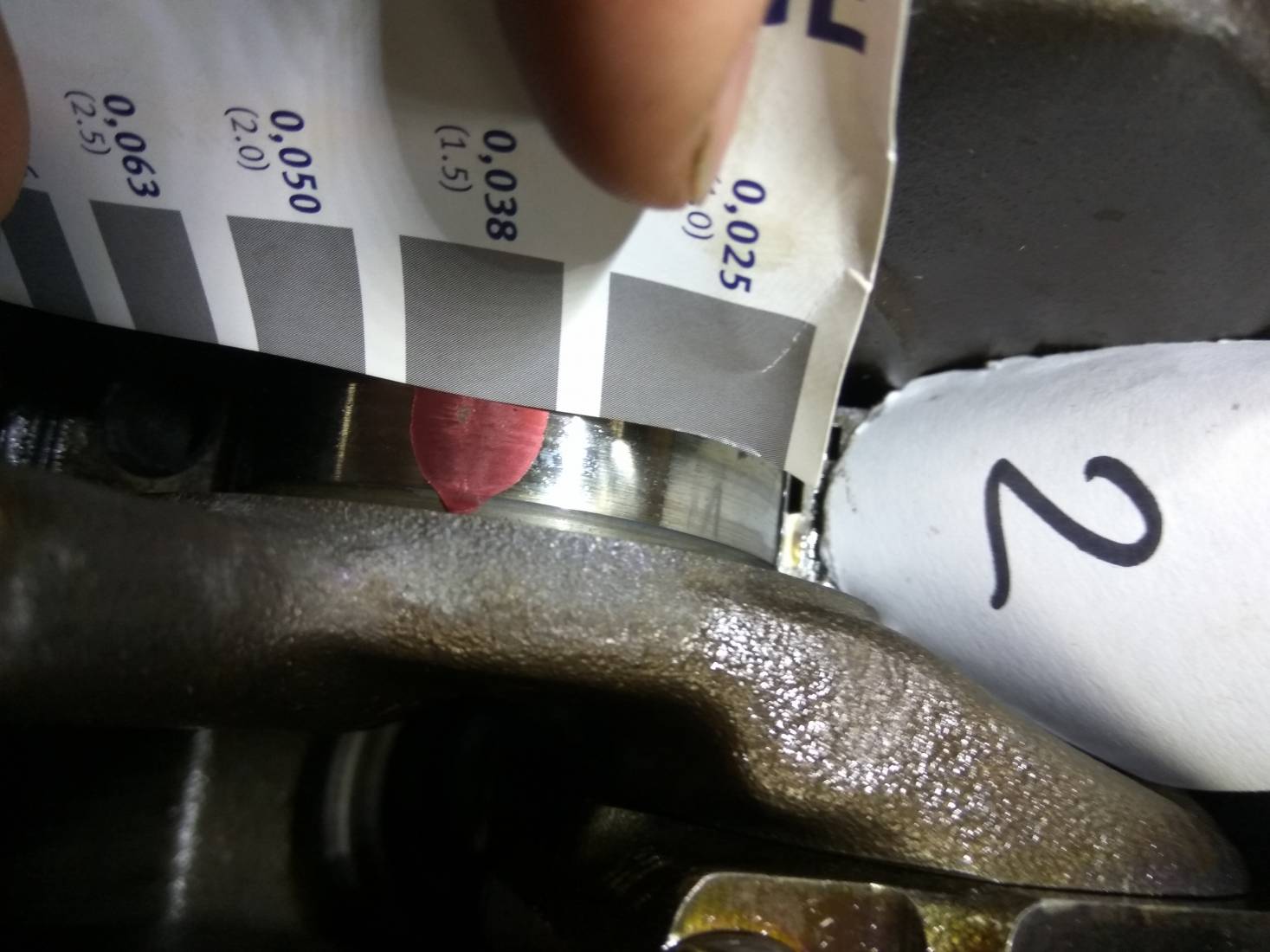

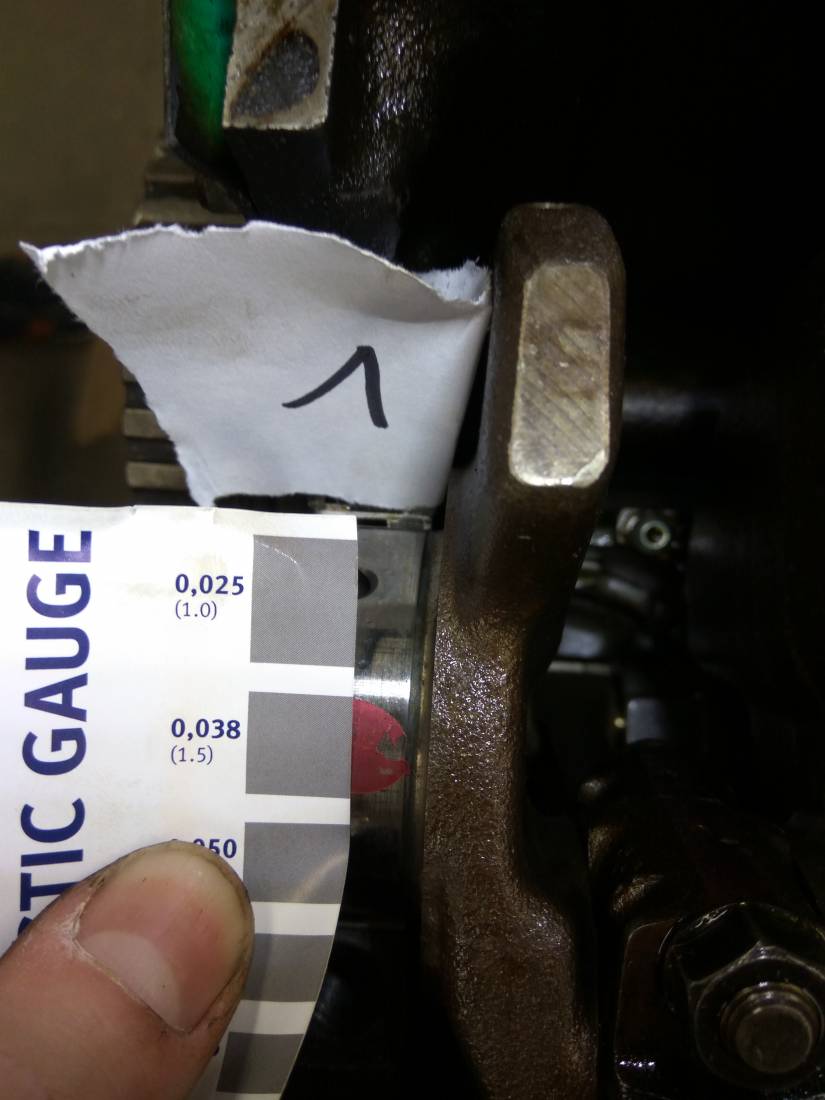

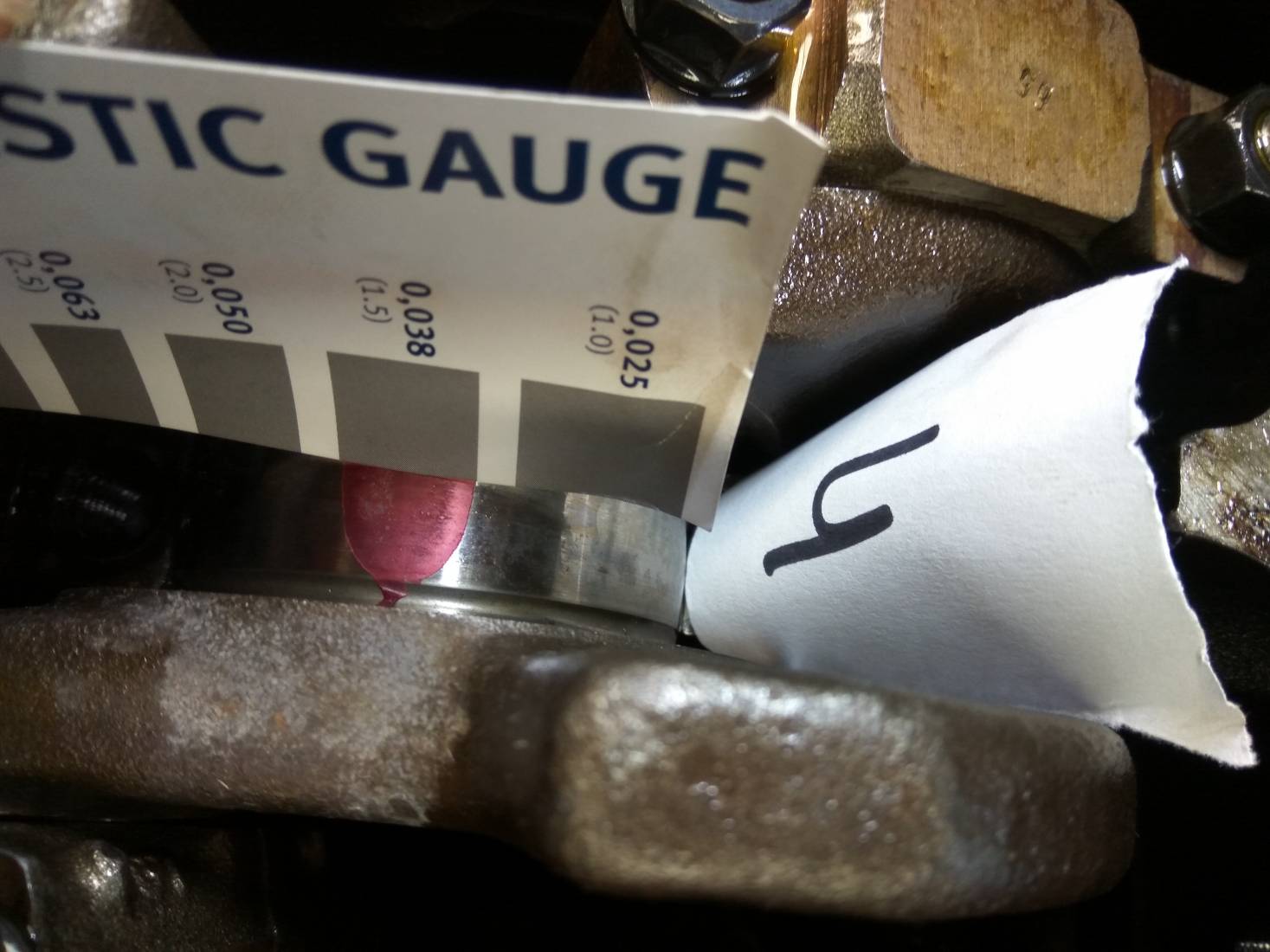

-> le jeu radial. Contrôle au plastigage des tourillons.























La tolérance est de 0.02-0.06 mm
De ce côté là, tout est très bien. Coussinets en côte STD

Tu peux m'expliquer comment ça marche ton système en.plastique pour les cotes ?

Oui moi aussi j ai pas compris lol

C'est le plastiquage ? En fait c'est assez simple de que j'ai compris tu met un petit morceau, style pâte à modeler sur le vilo
Ensuite on sert les paliers, on retire les paliers et tout dépend de comment il s'écrase, il te donne le jeux entre le vilo et le palier, ensuite tu sais sur quoi partir comme coussinets

J'ai tout bon ?

A bien manger le bout du vilo mais tu vas faire cela propre je n'en doute pas

je ne connaissais pas non plus cette technique

De ce que je vois et j'ai vu sur YouTube, ils utilisent du plastigauge sur coussinet ancien mais le couple de serrage n'est pas à la préco constructeur, si j'ai bien compris. Par exemple 3 kg de serrage et c'est juste pour faire un appui.

Tu as quasi tout dit Florian.
C'est bien du plastigage.

Cette technique est assez ancienne. Toute simple et précise.
Comme vous le savez tous, le moteur a besoin de jeux pour fonctionner de façon optimale. Ceux ci doivent rester dans une certaine fourchette de valeurs de tolérance fournies pour tout constructeur/motoriste.

Bref, cela permet de contrôler le jeux du coussinet.
Un petit morceau de cire est placé sur le tourillon où le maneton. On repose le chapeau et serrage au couple.
On redemonte et on "mesure".

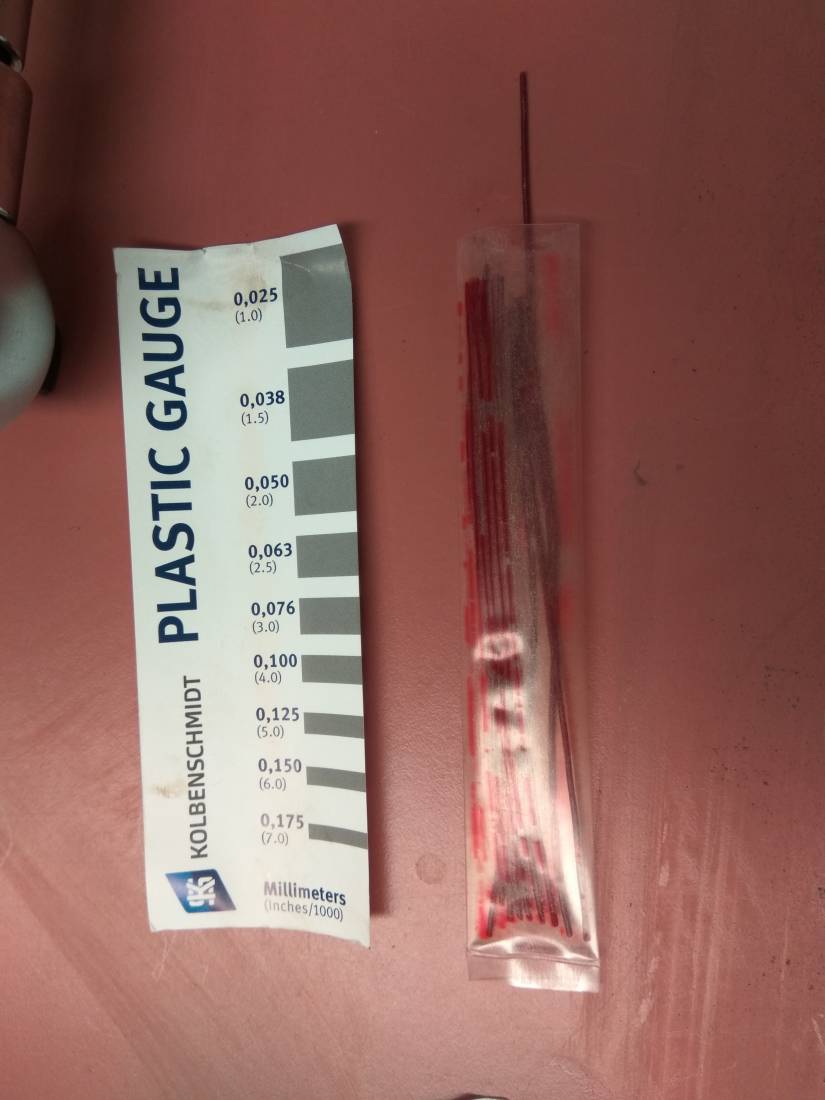

L'échelle permet de faire une comparaison entre la largeur du plastigage écrasé et le jeu

Dans mon cas, les jeux sont dans les tolérances, assez faibles d'ailleurs (entre 0.038 et 0.050mm)
Je peux donc réinstaller des coussinets de la même côte. STD donc

Étant donné que j'ai fait la mesure sur des coussinets usagés. Je sais qu'avec des neufs, les jeux seront encore un peu plus faibles.


Voilà vous savez tout

Prochaine étape, les coussinets de bielles..

Va tu le refaire avec les coussinets neufs pour être sûr ?

Châtelain (Christophe) écrit:
Pas cette fois-ci, je sais que les jeux seront tip top

Métrologie dans les règles du lard

Ca prend du temps mais au moins tu es sur et ca fait un bon billet d'économisé.

Un plaisir à lire

Ah super

En effet la au moins tu sais que au remontage tu vas être top
