Merci les gars

La mesure du jeu axial du vilo ainsi que le jeu radial pour les tourillons sont pile poil dans les normes.

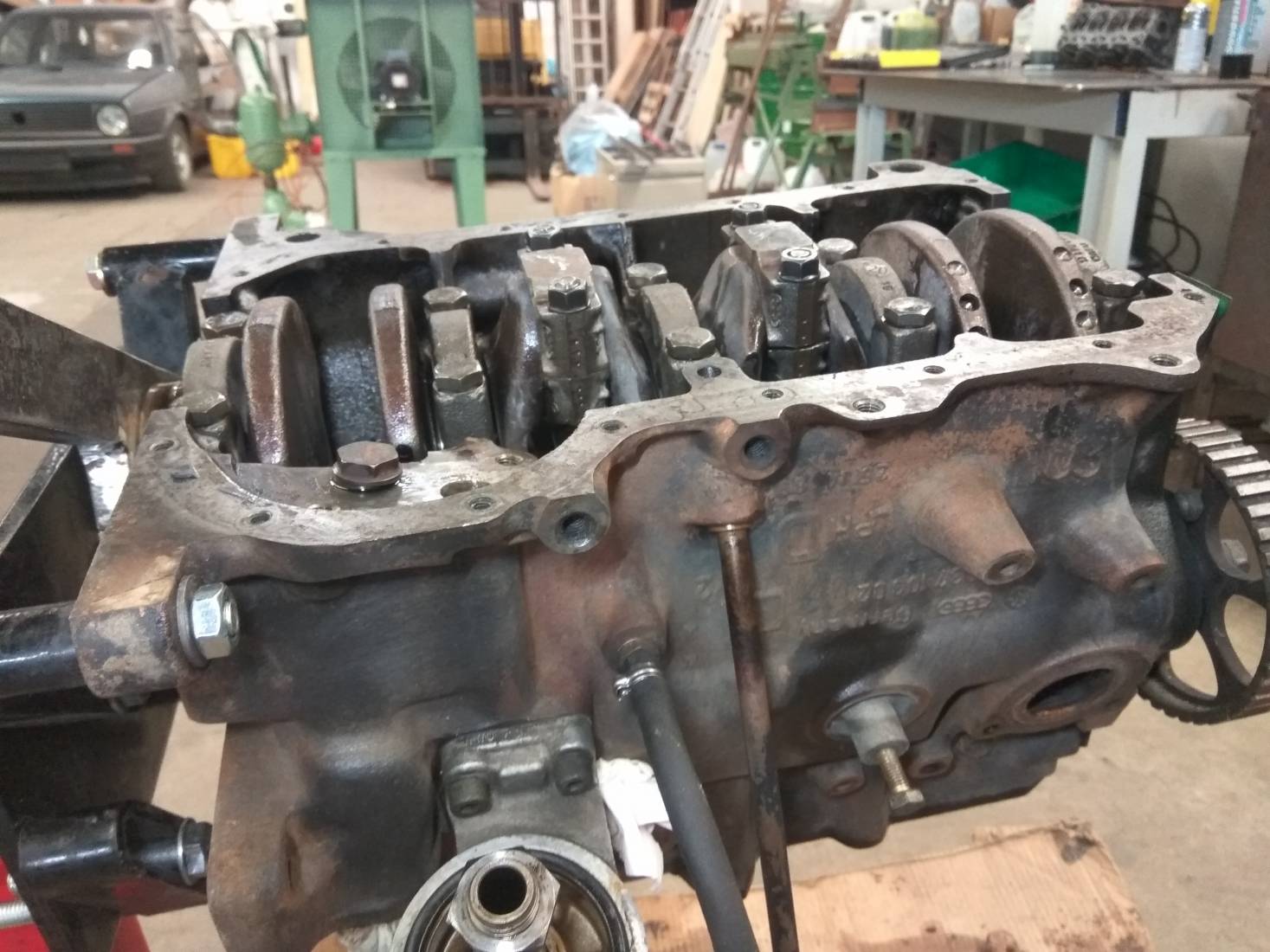

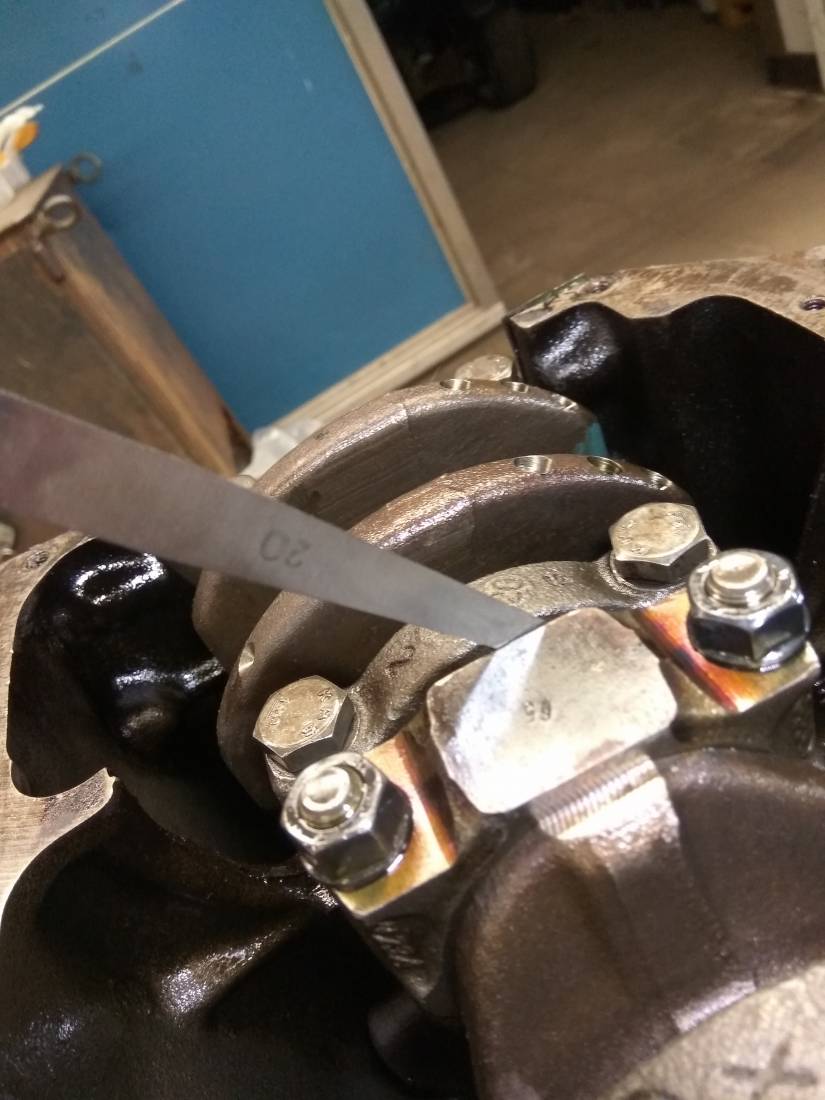

Il me reste à poursuivre les mesures du bas moteur avec la mesure du jeu axial au niveau des chapeaux de bielles.

La norme varie de 0.05 à 0.31mm.





Les 4 jeux sont les mêmes. Parfait.

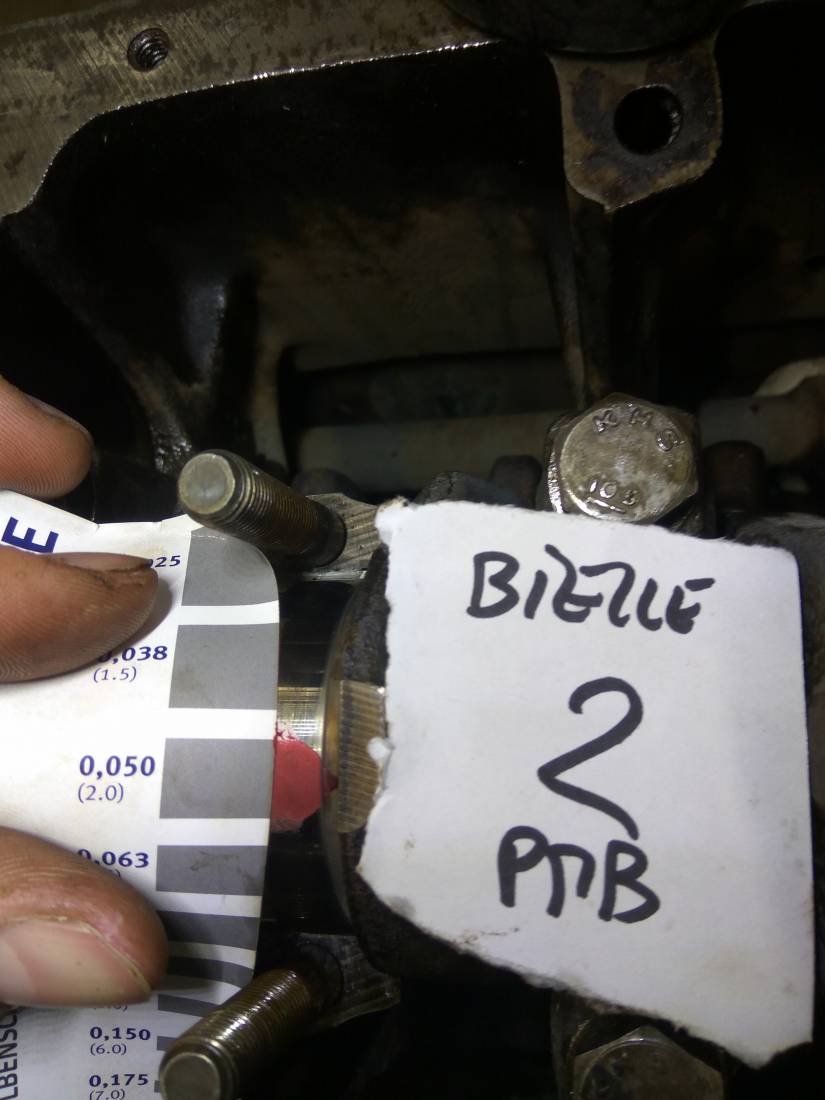

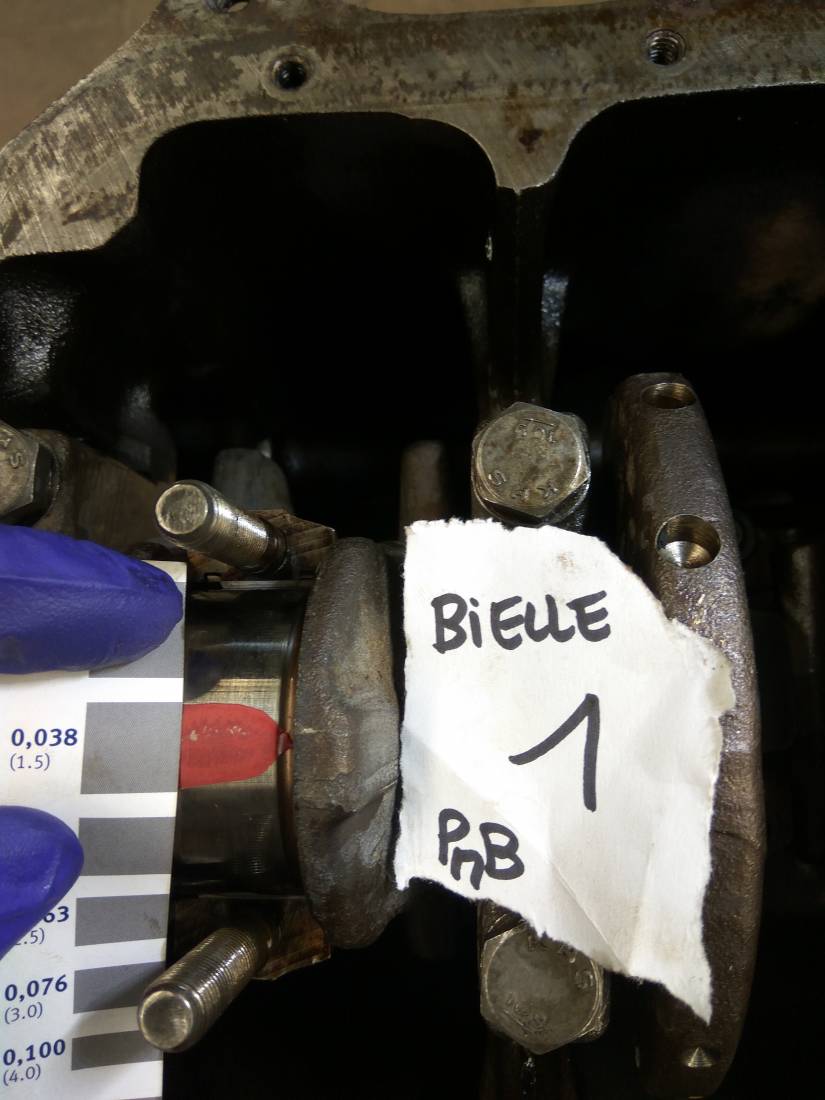

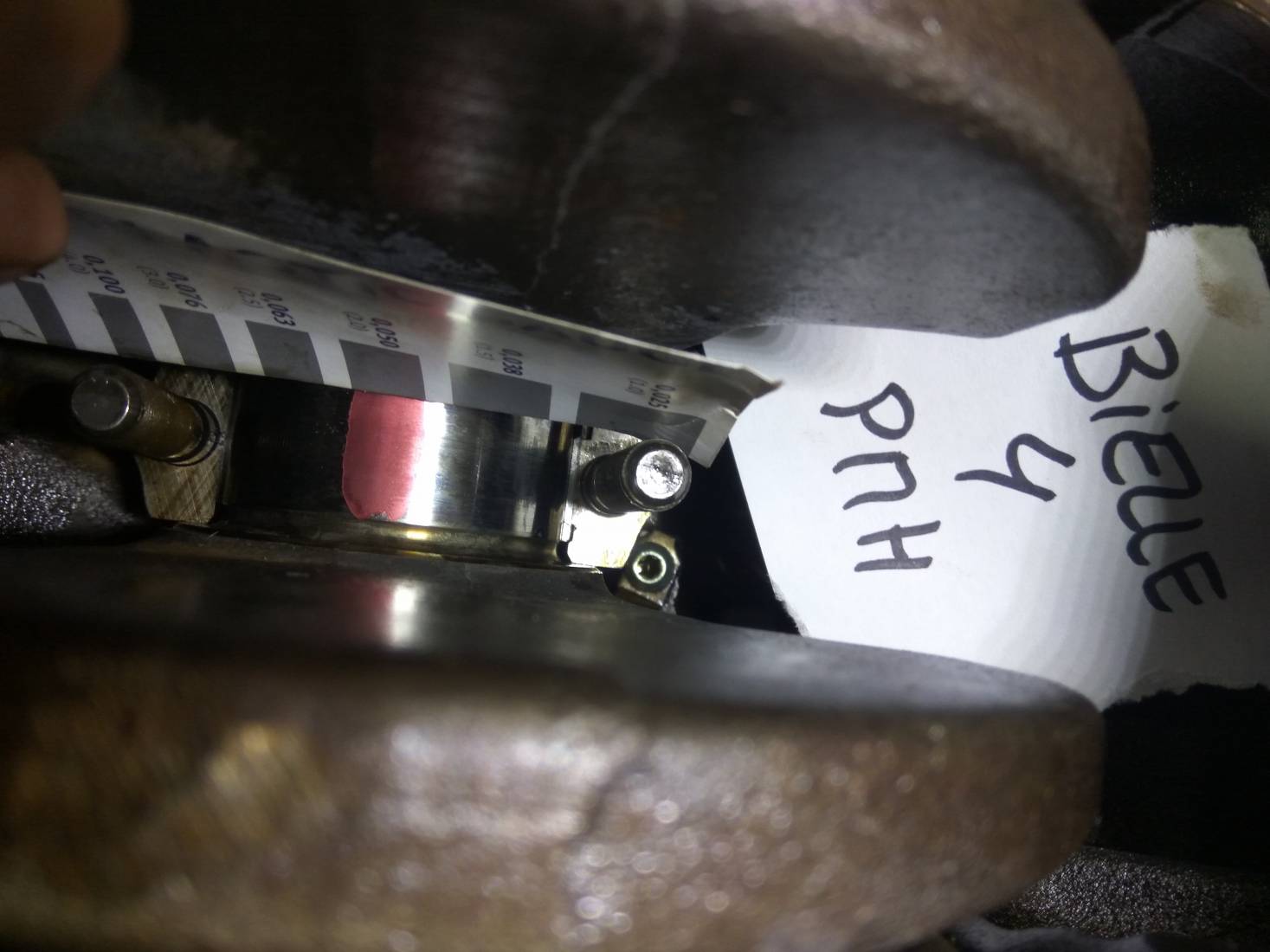

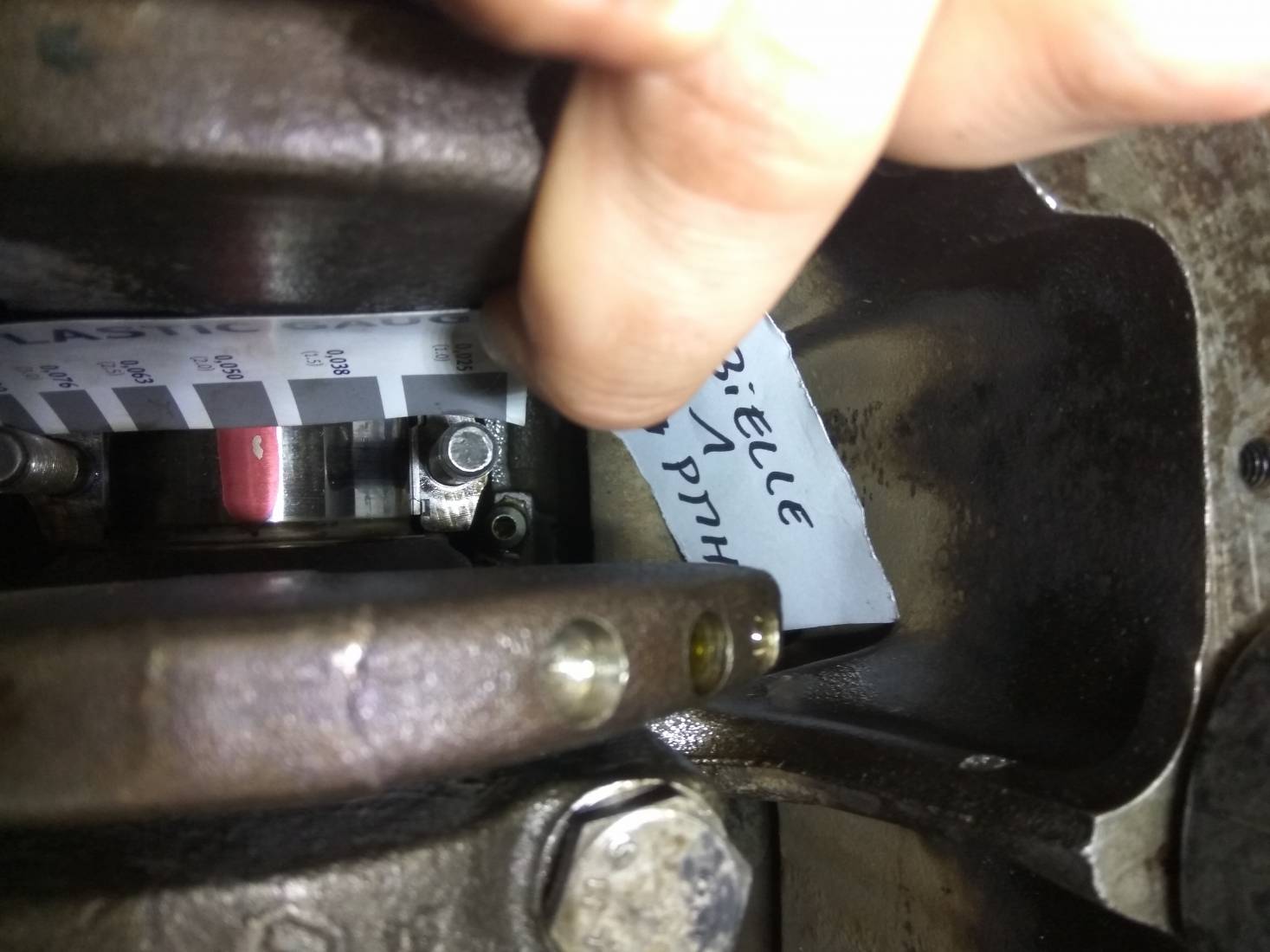

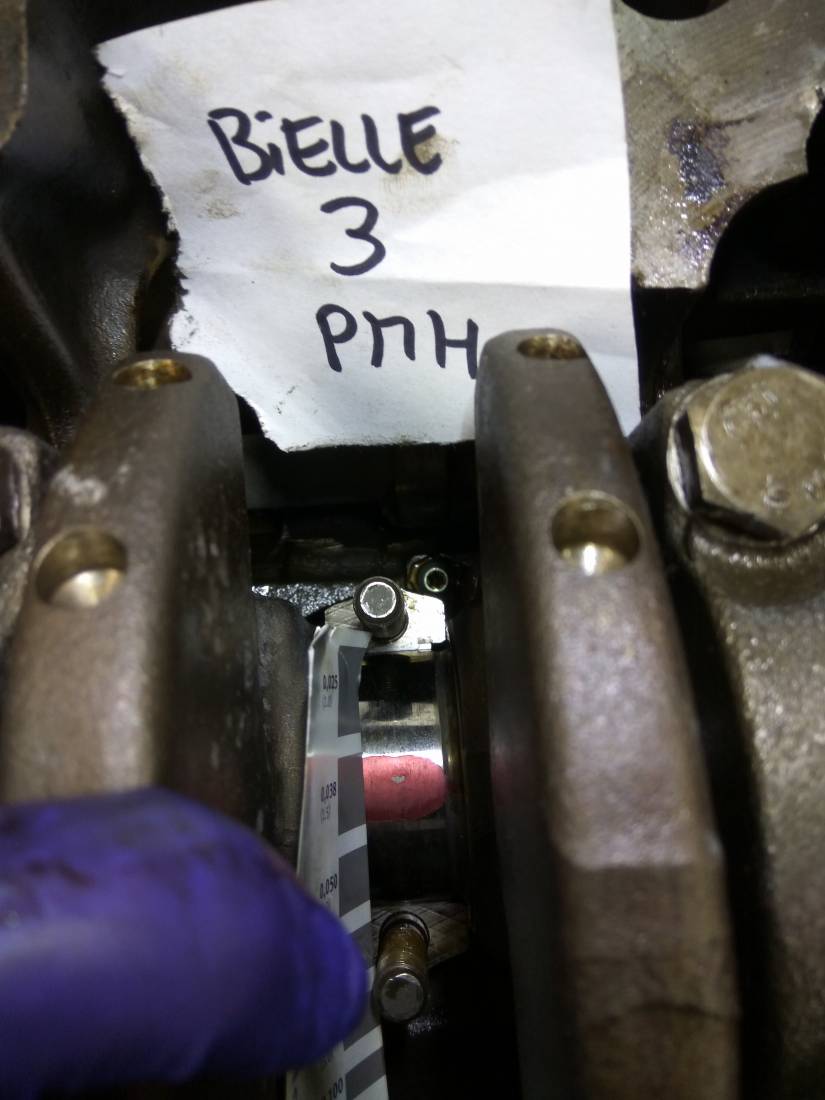

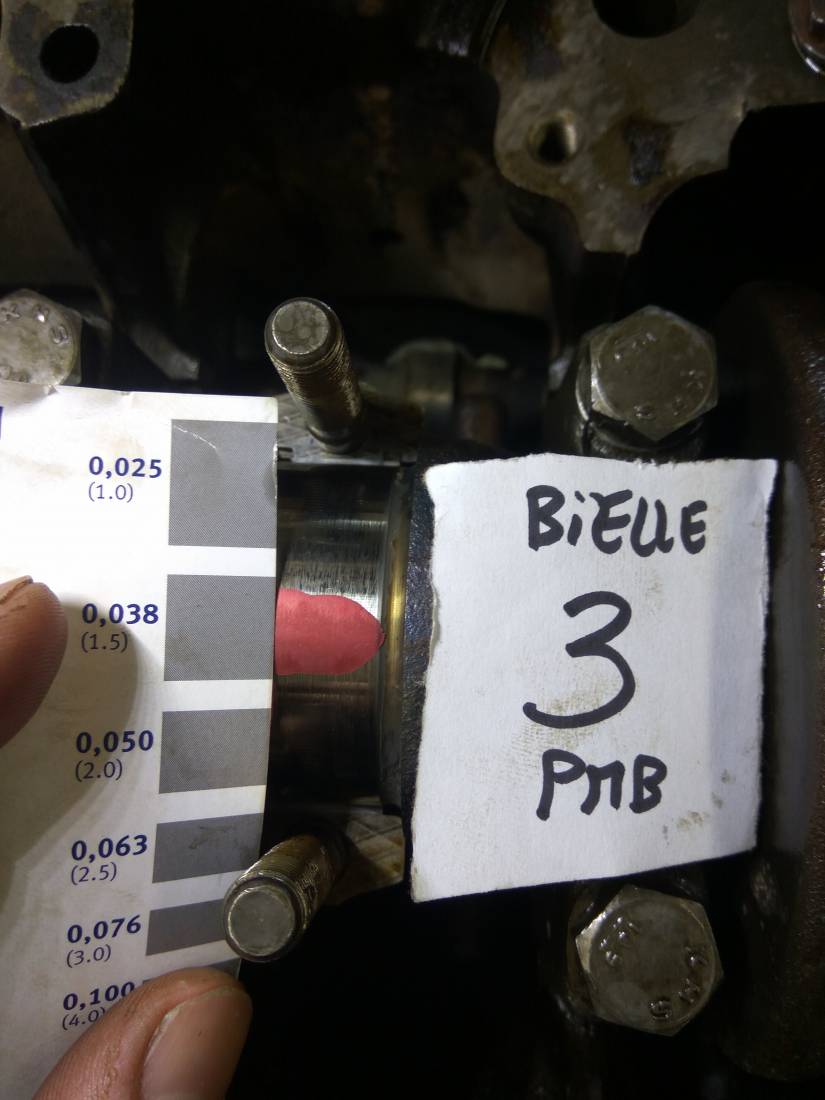

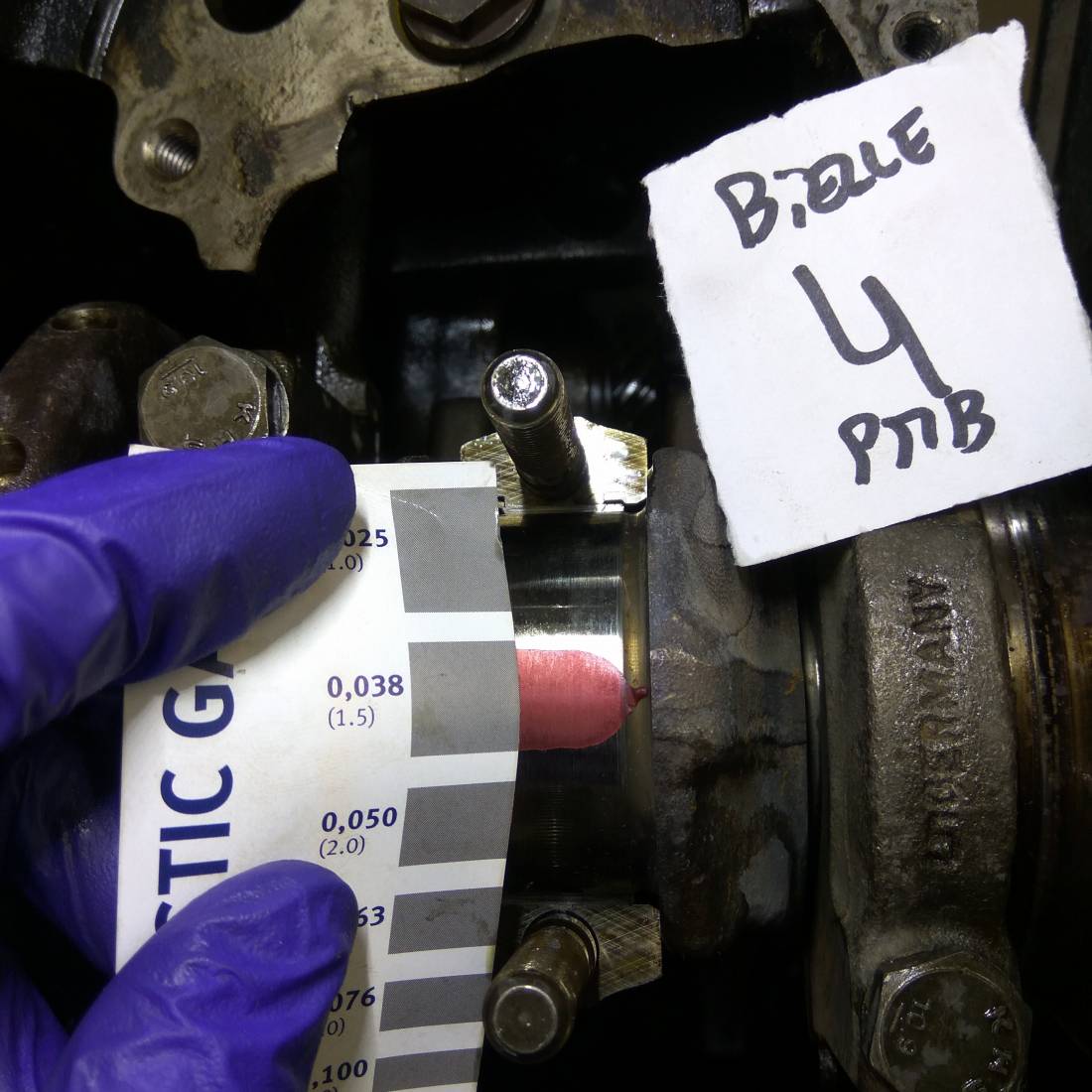

Et les jeux radiaux de manetons maintenant. Je vous avoue que vu le mouvement effectué par la bielle sur un tour moteur, j'effectue la mesure dans 2 positions. Une au PMH et une au PMB.
D'après la revue technique, le jeu neuf se trouve entre 0.01 et 0.06mm avec une valeur critique à 0.12mm.











J'ai à mon avis oublié de prendre en photo la bielle n°2 PMH















Les jeux mesurés sont parfaitement dans la zone de tolérance.
Ca sera donc des coussinets de bielles en côte STD également

Parfait tout dans les normes voilà des choses qui font plaisir

c'est parfait

Exactement Florian, c'est vraiment une chouette découverte.

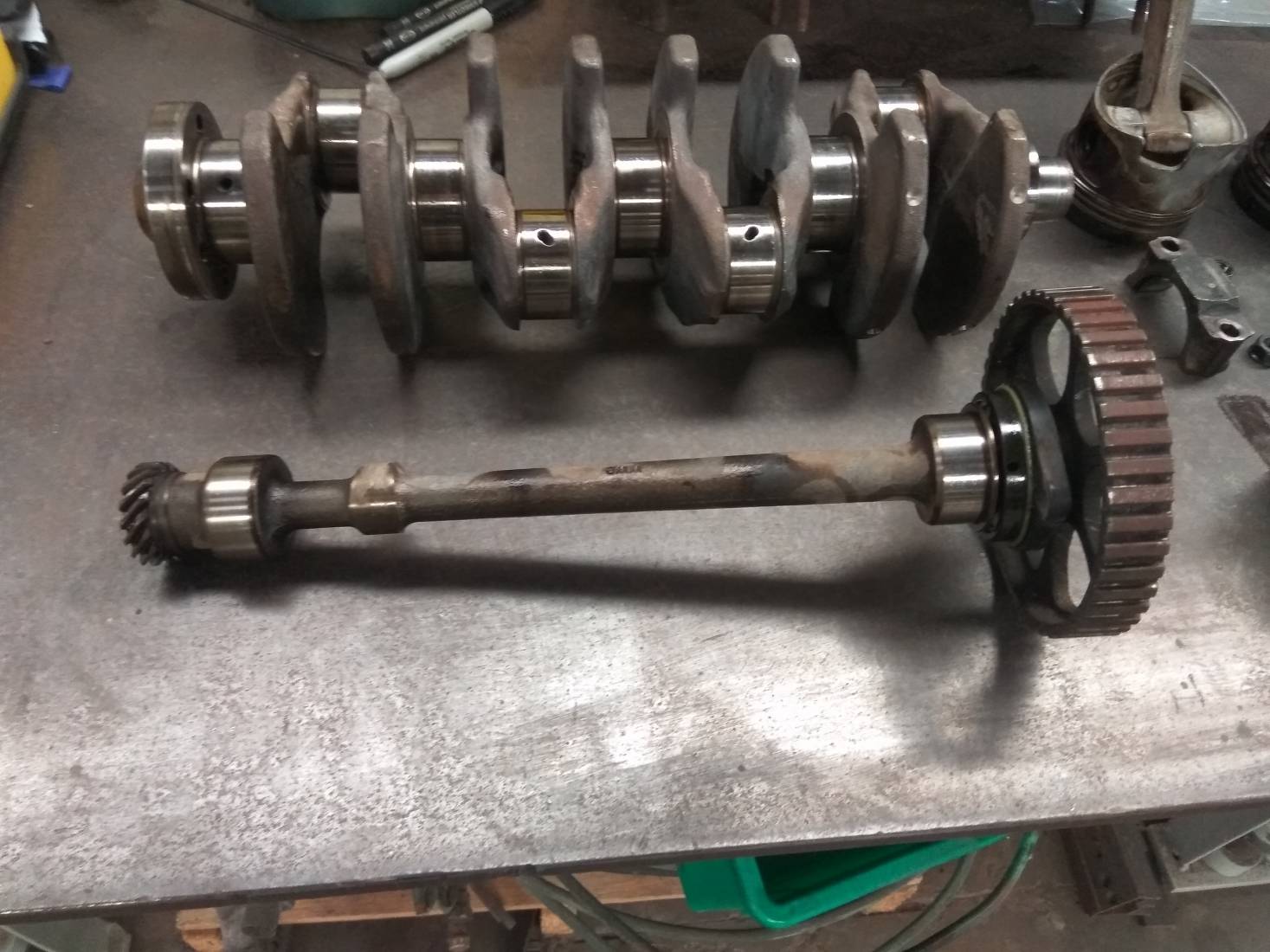

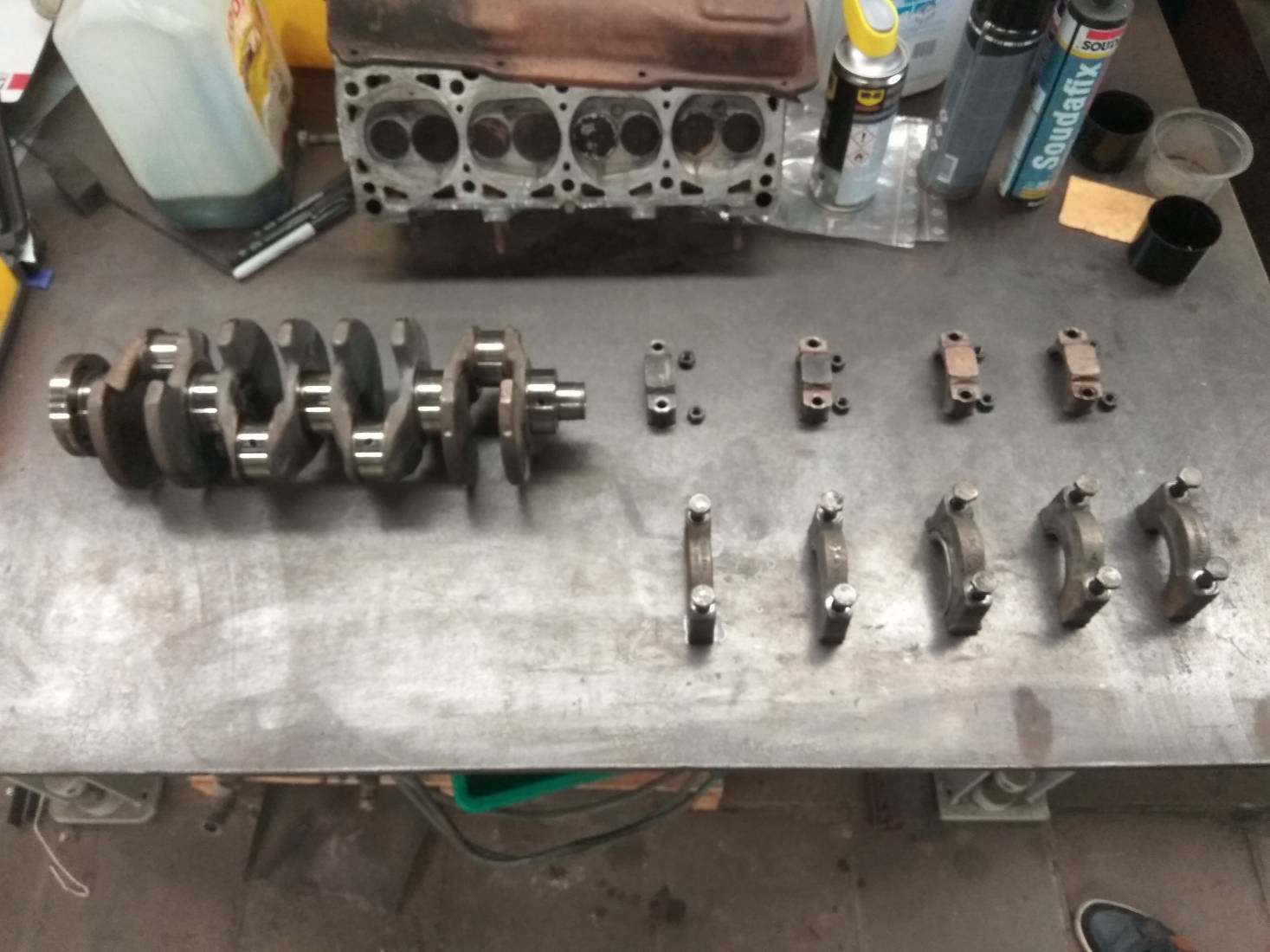

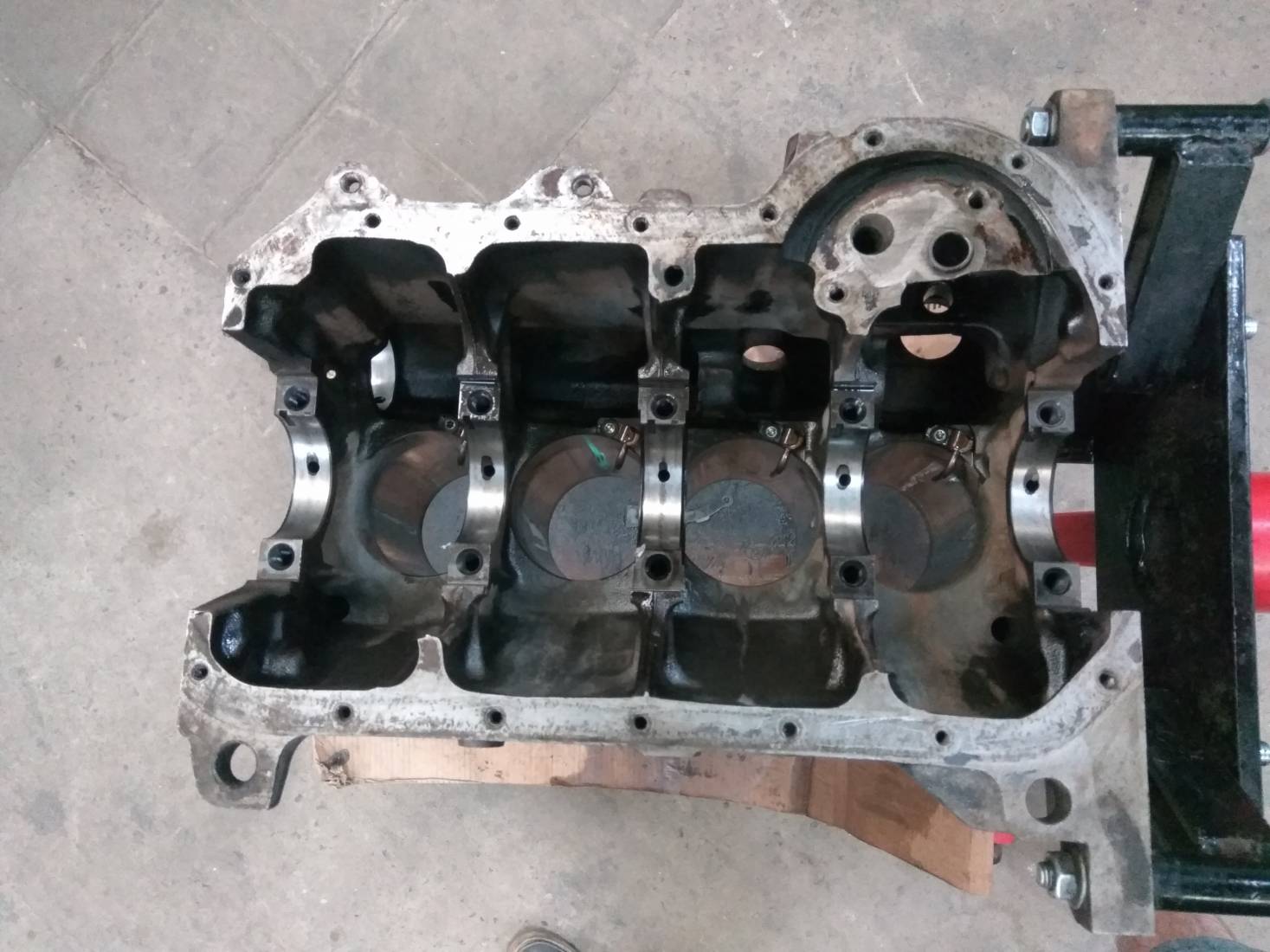

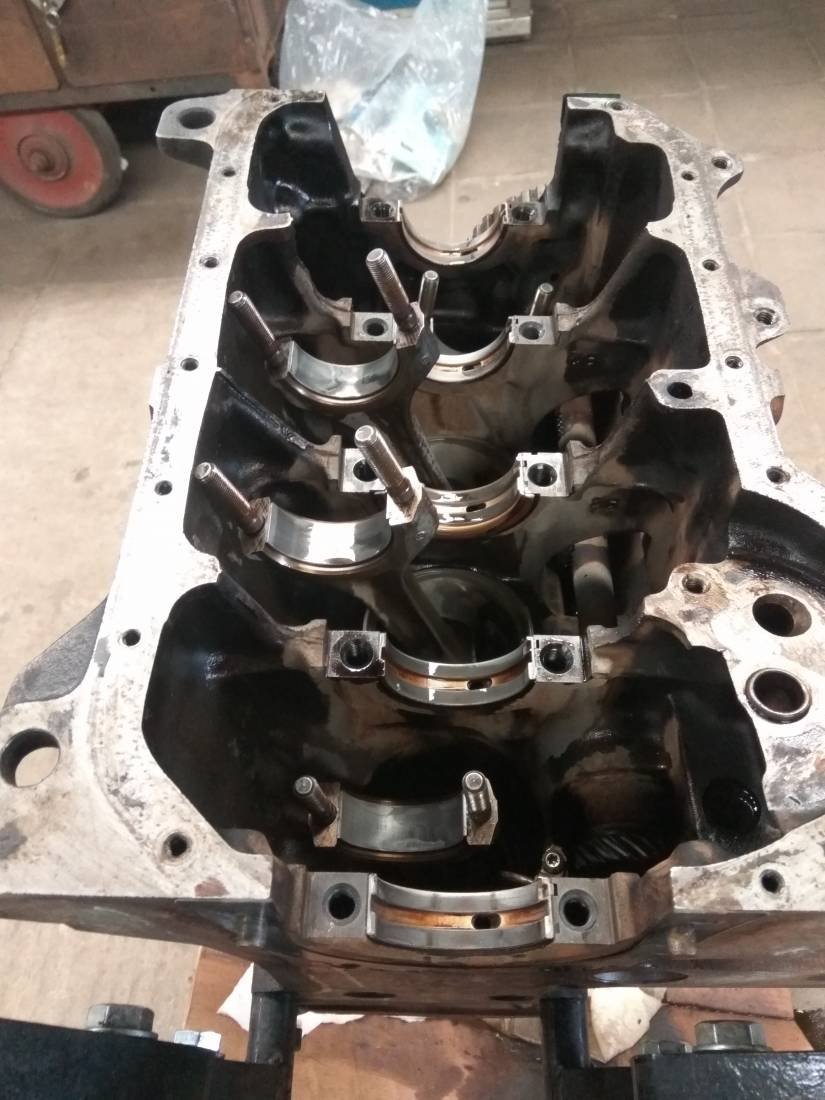

Maintenant que toutes les mesures sont prises, je peux démonter le bas.

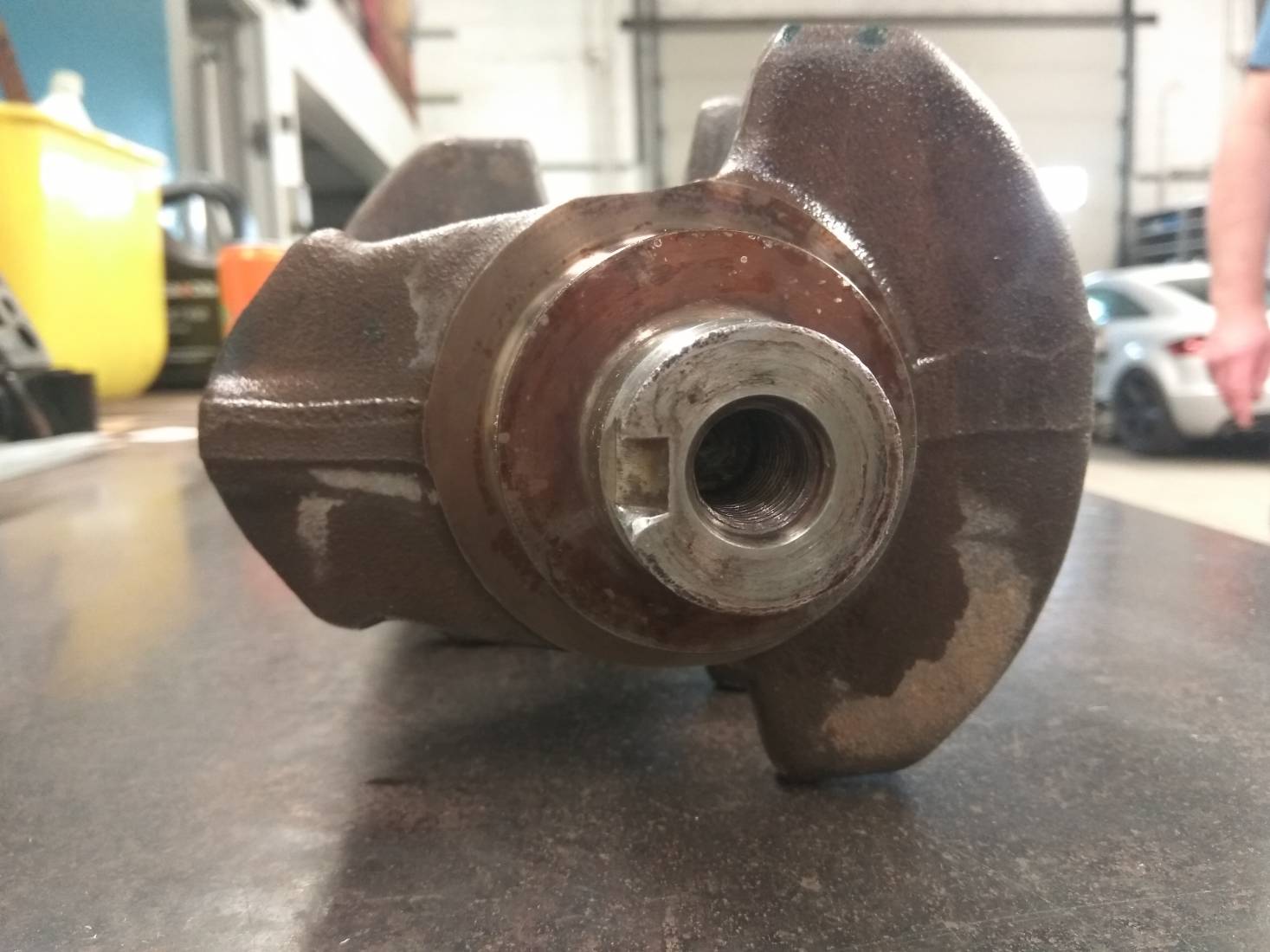

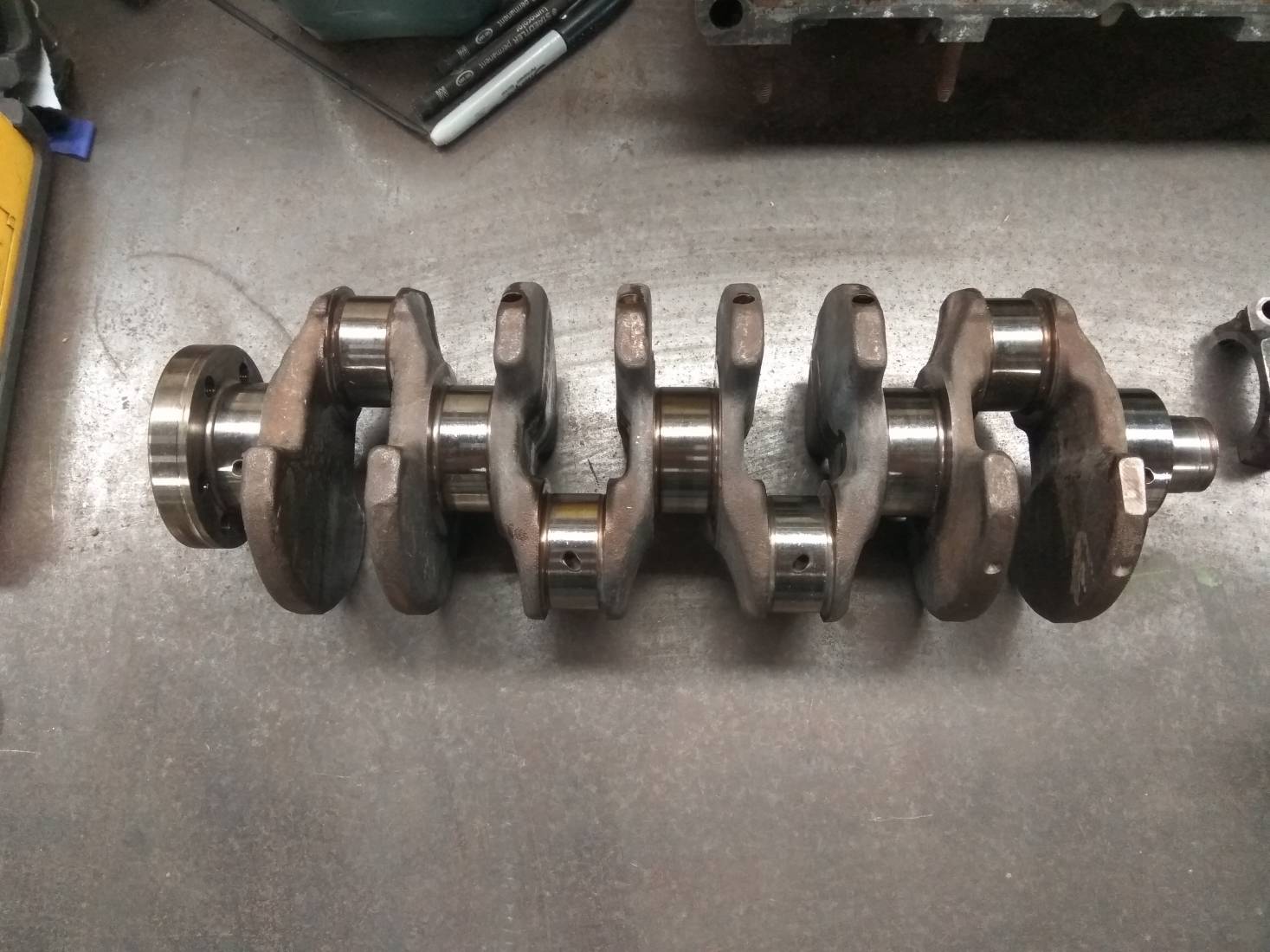

Et de nouveau le bout de vilebrequin endommagé

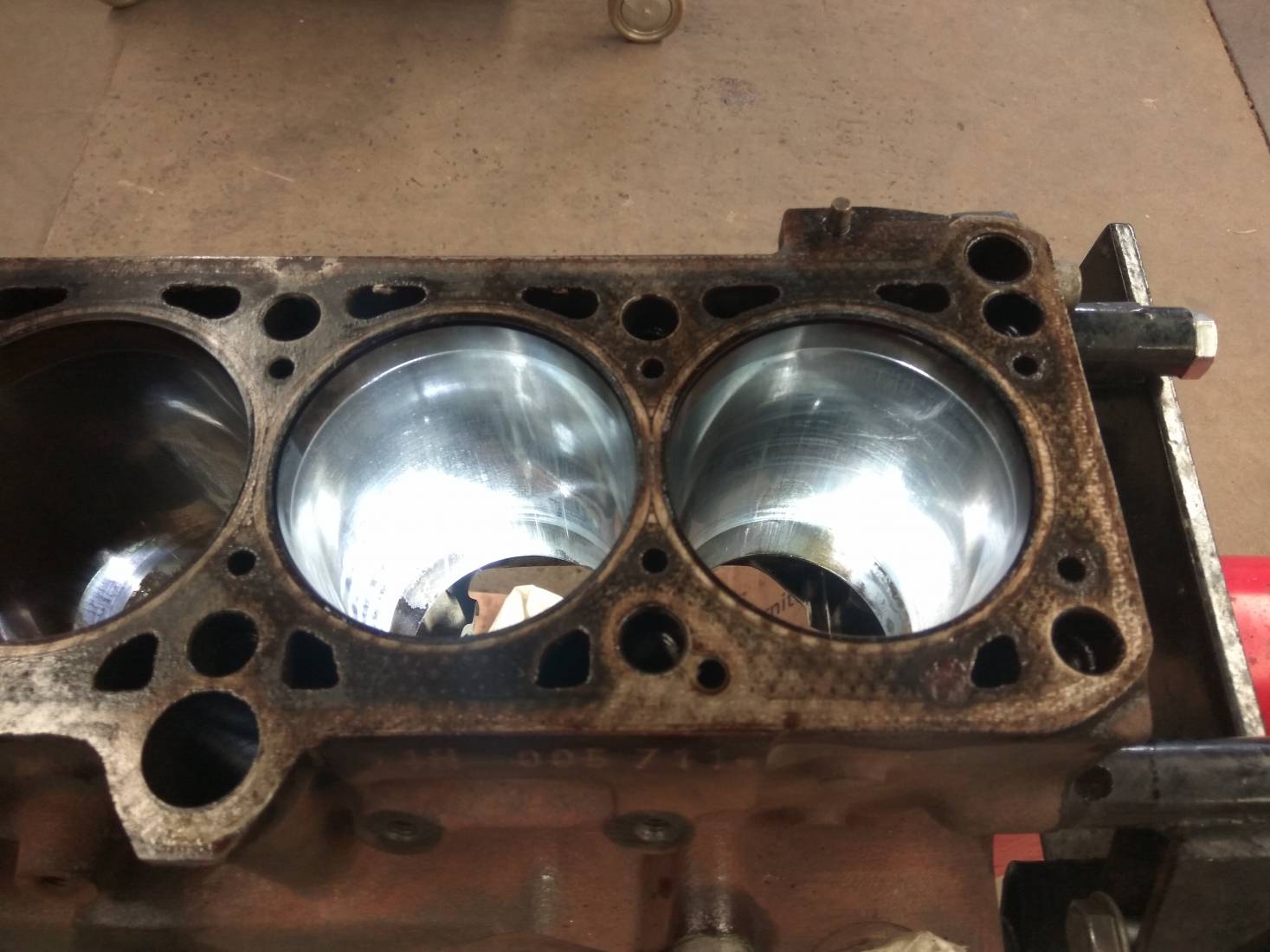

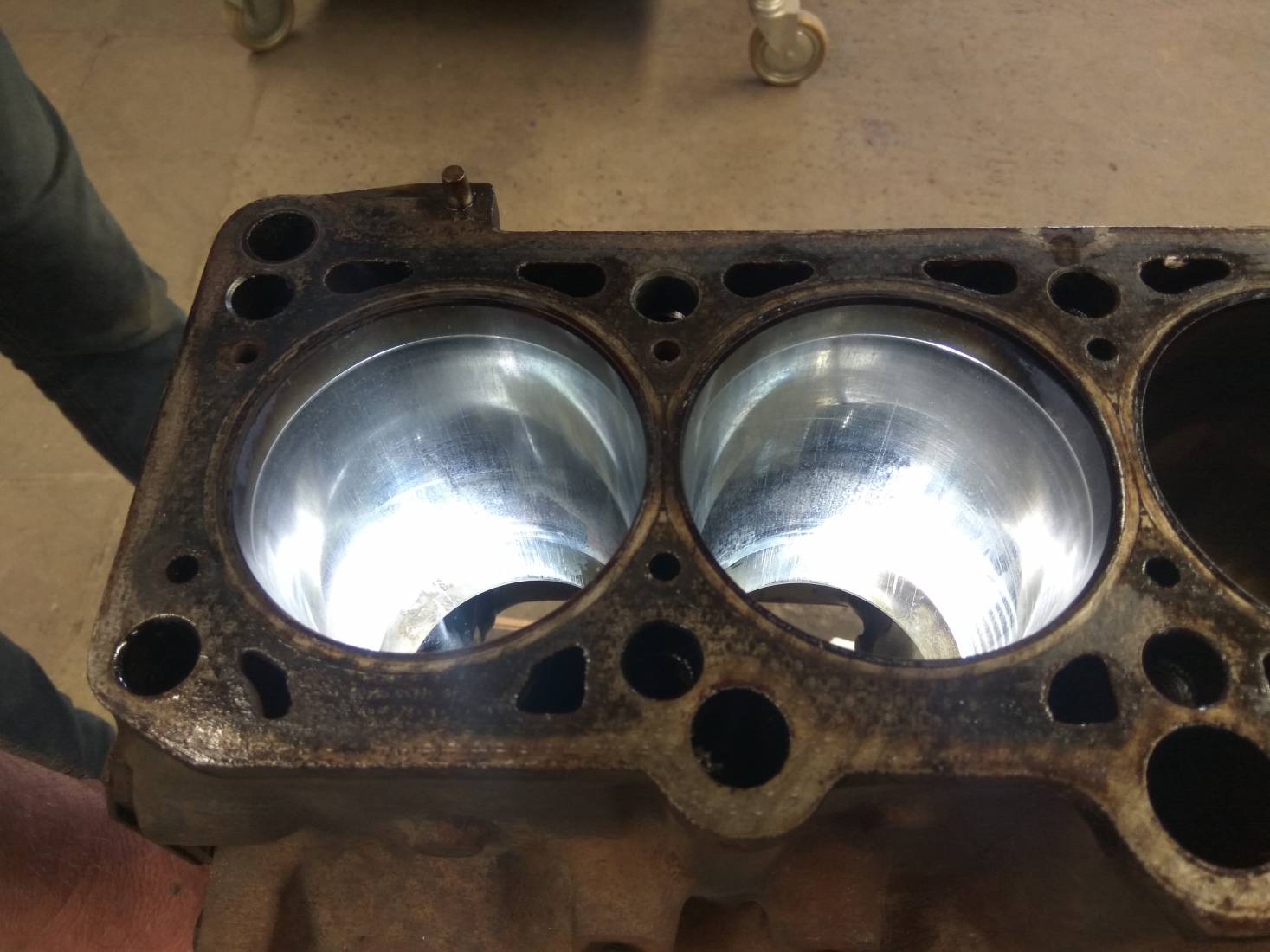

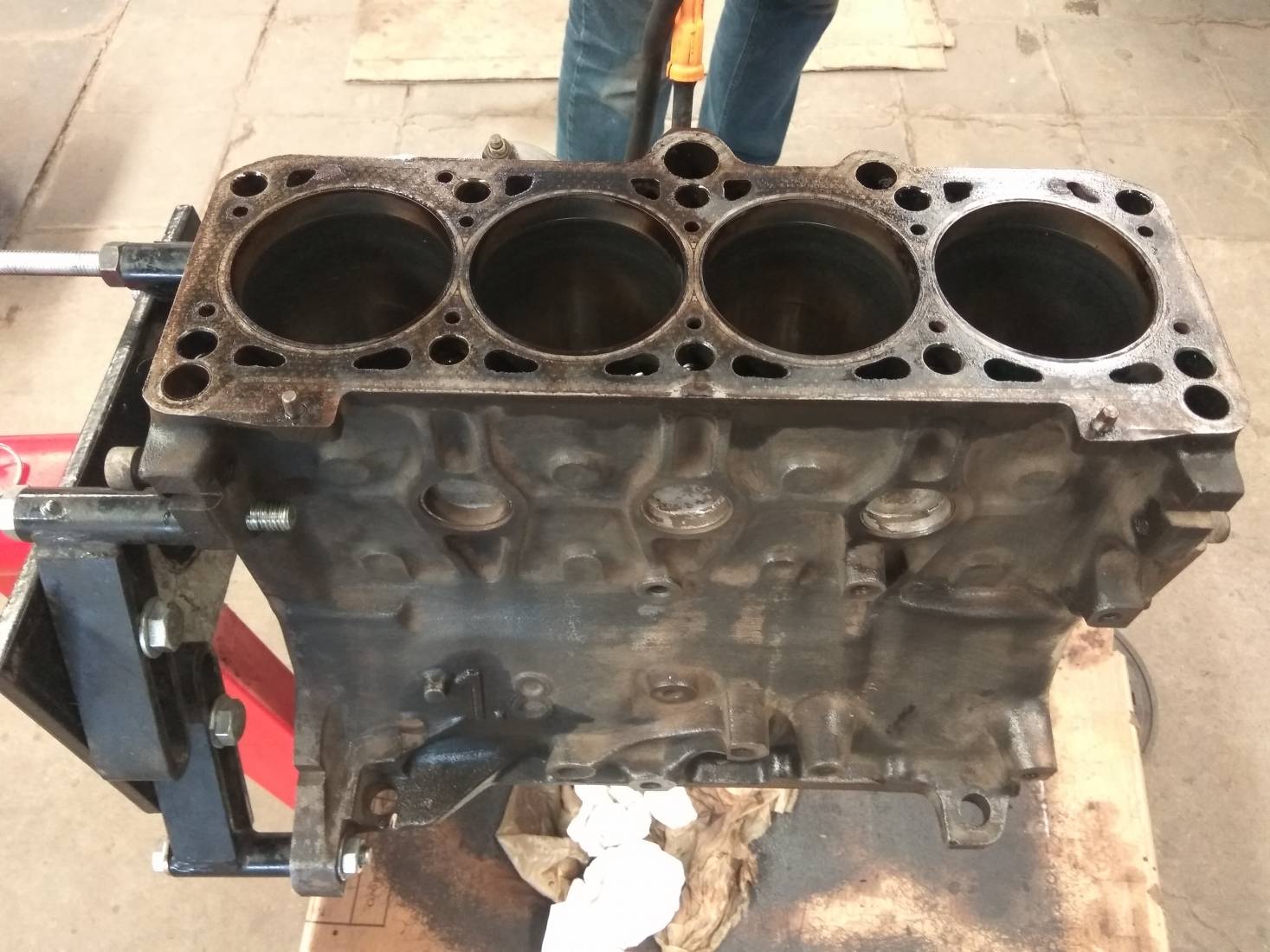

On voit bien sur les photos des cylindres éclairés, la colerette de ceux-ci où les segments ne sont jamais passés.
Le contrôle de l'alésage me donnera le reste de la marche à suivre..

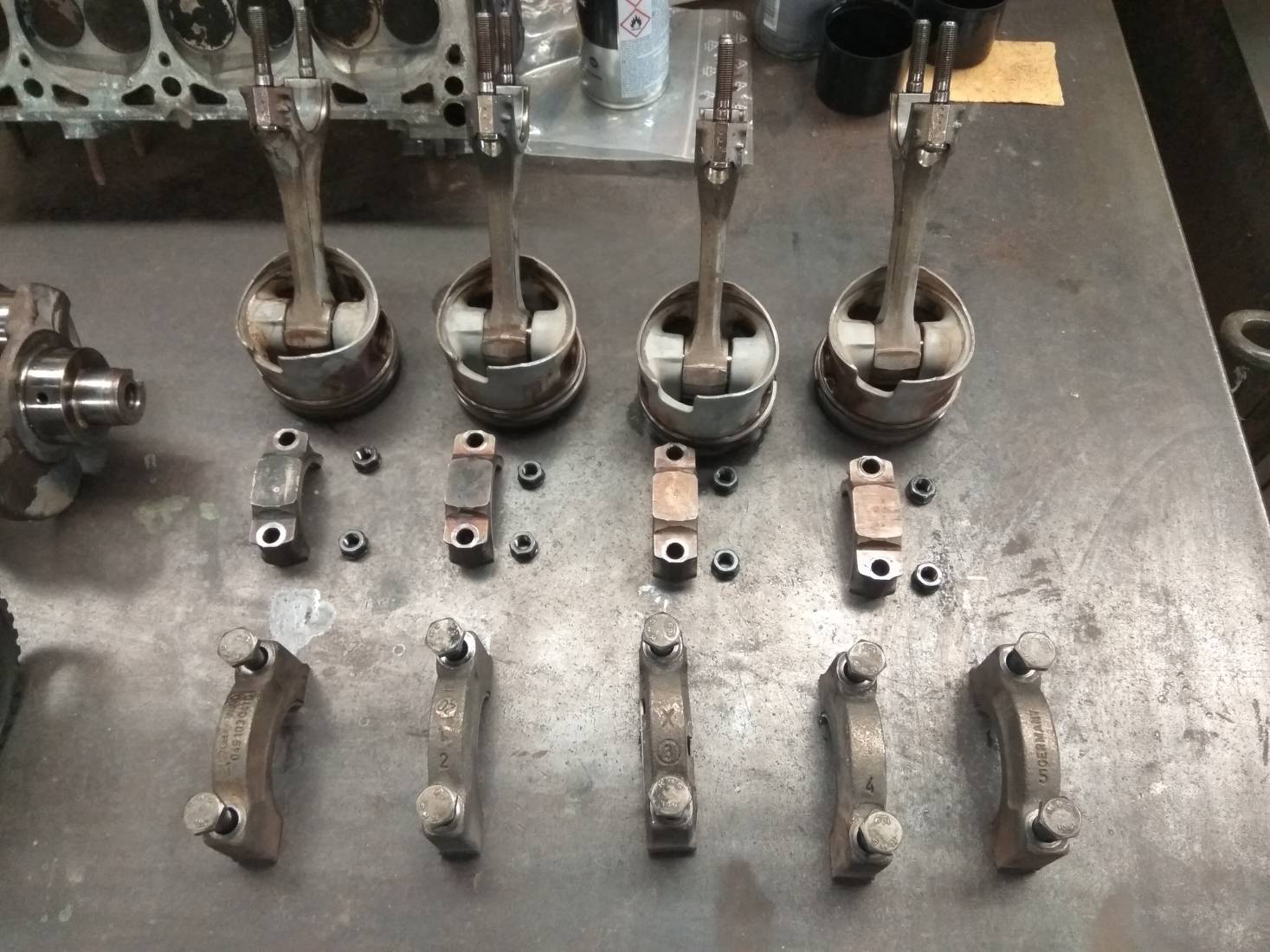

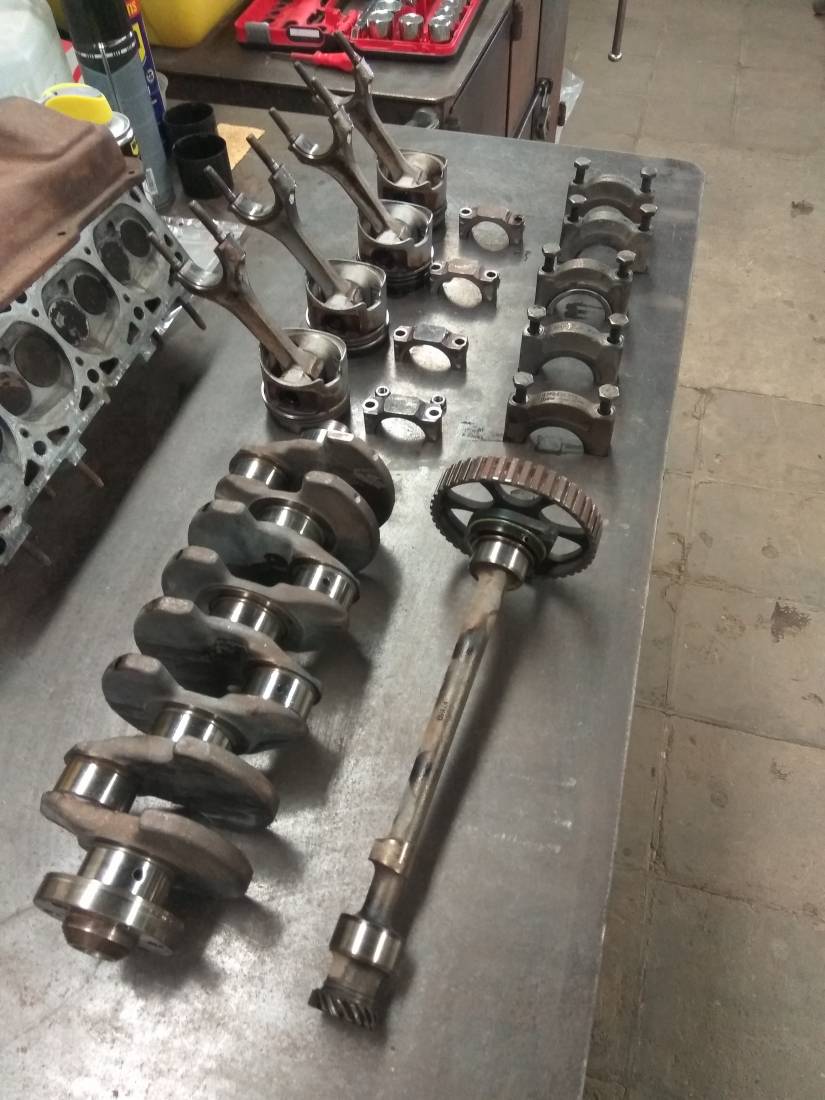

Tout bien rangé comme cela c'est beau pas a dire

tu as trouvé un autre vilo Mathieu ?

Vue toutes les mesures je crois il part plus sur une réparation non ?

la métrologie, j'aime vraiment pas ça
pour ma part, je trouve les valeurs très correct

Assez content des premières valeurs Pierre

Sinon , tu as raison Florian, le vilo a été controlé avant d'être rectifié
